Name: Uni-T UTG1042X Hálózatról működő függvénygenerátor 1 µHz - 40 MHz 2 csatornás Tetszőleges
Brand: Uni-T
SKU: 3757393

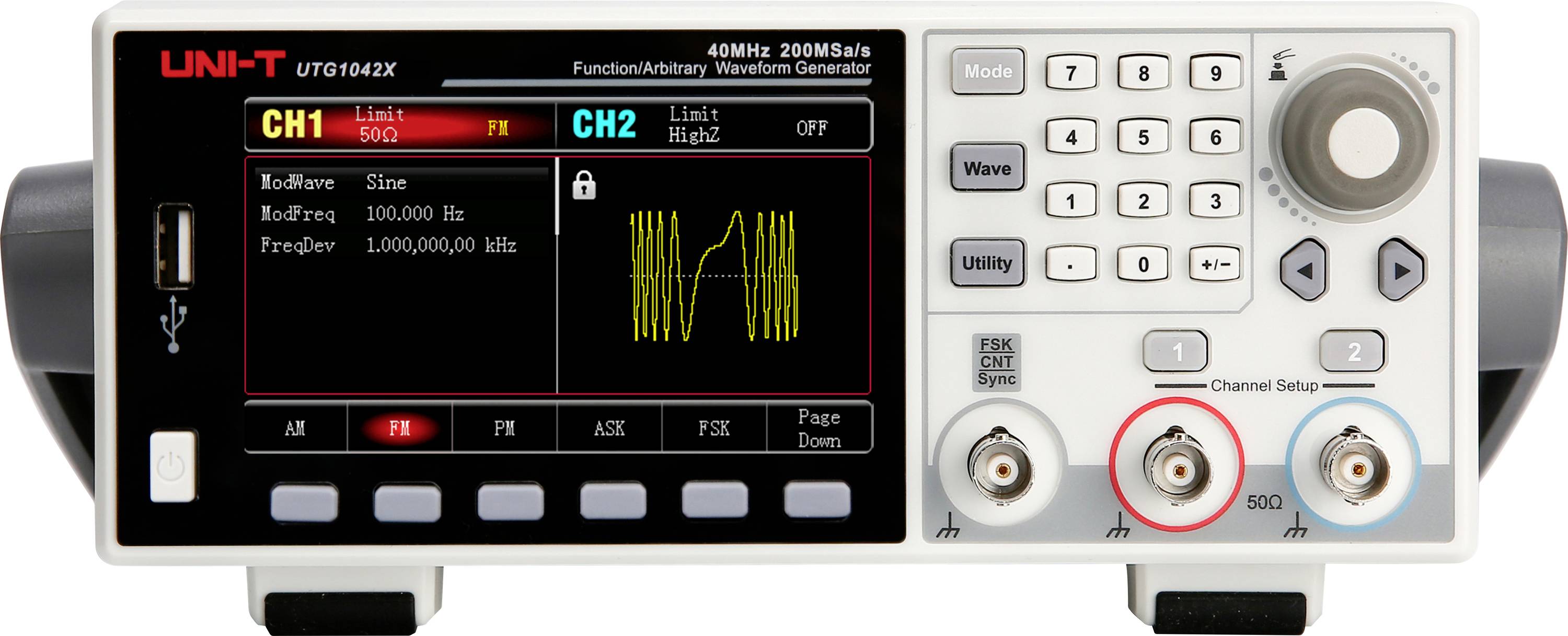

Digitális függvény/tetszőleges hullámforma generátor előlapi panele, amely CH1 és CH2 beállításokat, hullámforma kijelzést, billentyűzetet és három kimeneti csatlakozót mutat, a középső csatlakozó pirossal kiemelve.

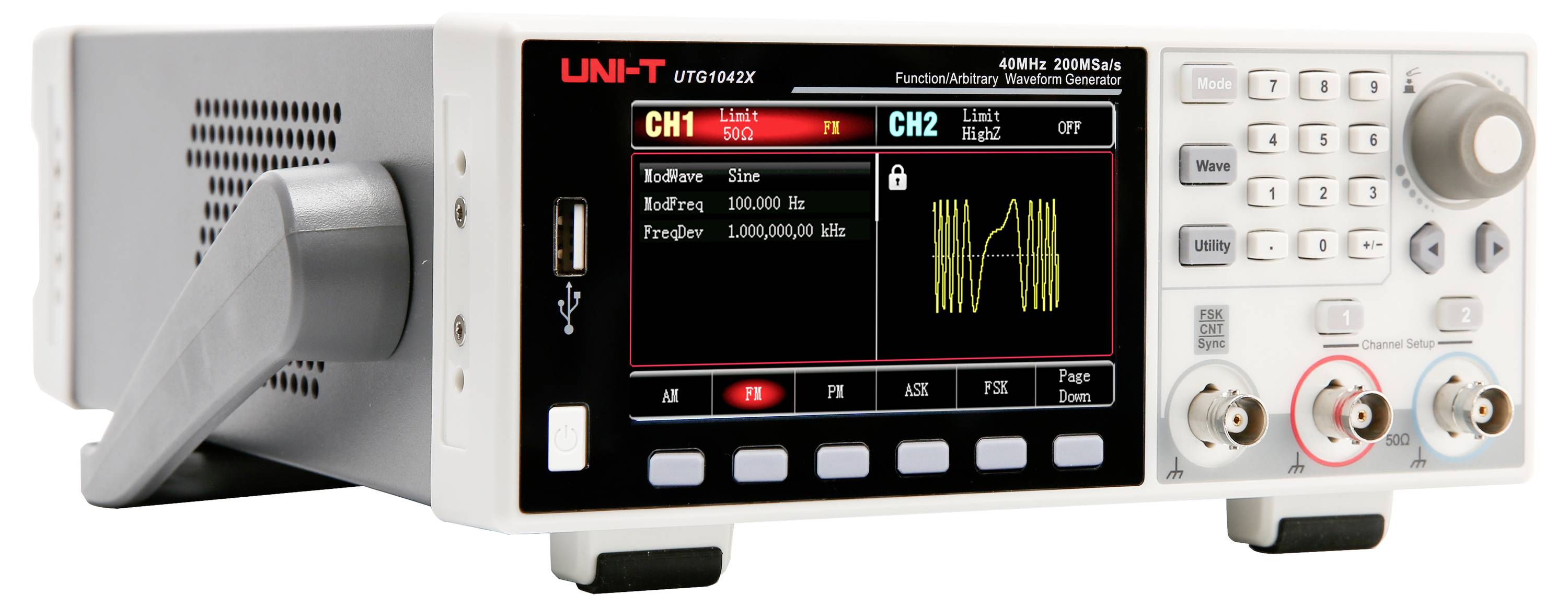

Uni-T UTG1042X Hálózatról működő függvénygenerátor 1 µHz - 40 MHz 2 csatornás Tetszőleges-1

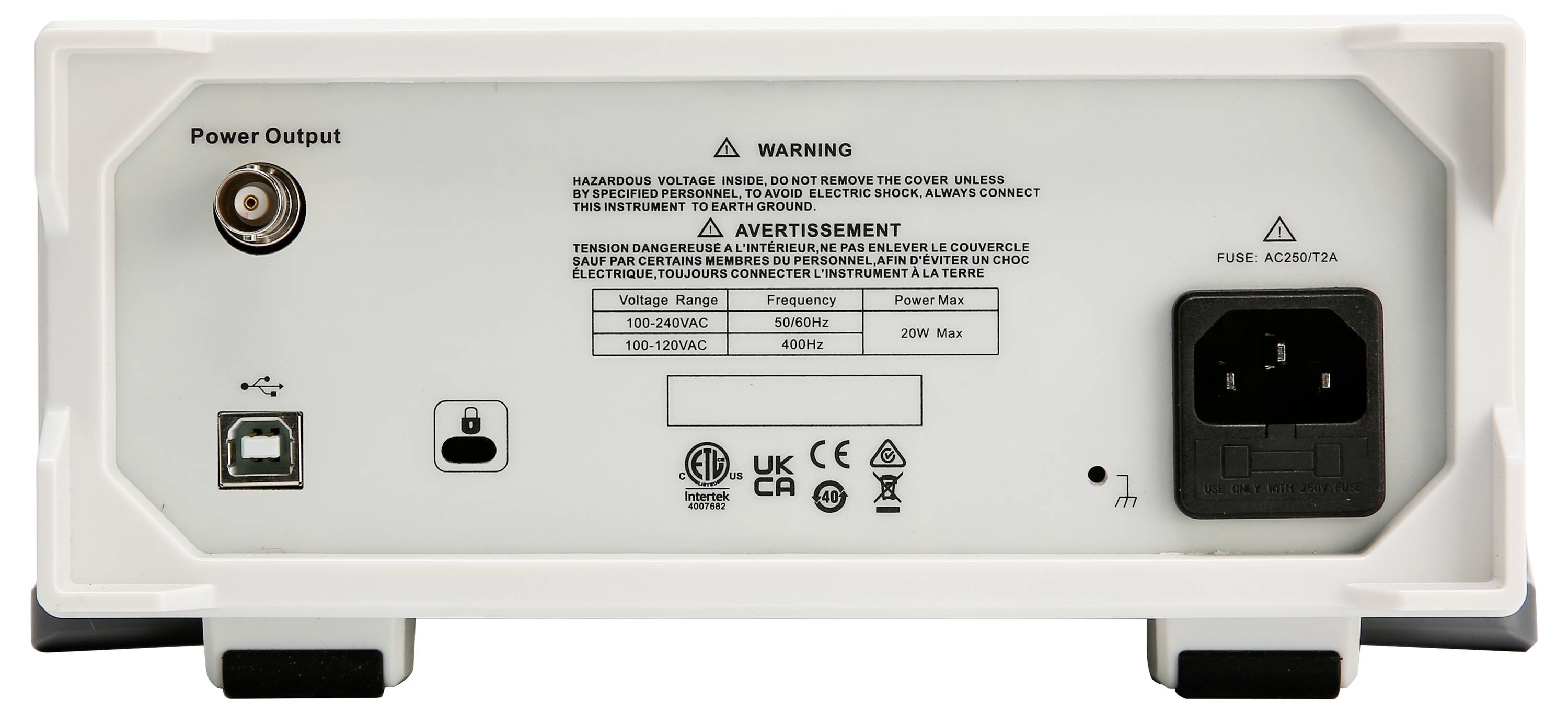

Uni-T UTG1042X Hálózatról működő függvénygenerátor 1 µHz - 40 MHz 2 csatornás Tetszőleges-2

1/3

Adatlap (PDF)

Jogellenes tartalom bejelentése

Főbb jellemzők

UNI-T UTG1042X tetszőleges függvénygenerátor 40MHz 2 csatornás 200MSa/S 4kpts4,3 hüvelykes TFT LCD

Maximális kimeneti frekvencia: 40 MHz
Mintavételi sebesség: 200MSa/s
Függőleges felbontás: 16 bit
Csatornák száma: 2
Tetszőleges hullámforma hossza: 4 kpt
Kijelző: 4,3 hüvelykes TFT-LCD

Műszaki adatok

8 hüvelykes TFT színes LCD, WVGA (800 x 480)

Jel kimeneti forma: Szinuszhullám, négyszöghullám, rámpahullám, harmonikus, impulzushullám, zajhullám, egyenfeszültség és tetszőleges hullámforma

Termék típus: Hálózatról működő függvénygenerátor

Frekvrencia tartomány: 1 µHz - 40 MHz

Kimeneti jelformák: Tetszőleges

Frekvenciatartomány (szinusz): 1 µHz bis 40 MHz

Klirr faktor (szinuszos): 0,2 %

Frekvenciatartomány (négyszög): 1 µHz bis 30 MHz

Felfutási idő (négyzet): 7 ns

Kijelző: LCD

Háromszög frekvenciatartomány: 1 µHz bis 2 MHz

Frekvenciatartomány (ARB): 1 µHz bis 420 MHz

: Gyári standard (tanúsítvány nélkül)

Wobbel funkció: Támogatja a lineáris és logaritmikus frekvenciaváltást

Moduláció (belső): AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Moduláció (külső): Támogatja a külső digitális és analóg modulációt

VCF: Külső analóg modulációval vezérelve

Trigger (szinkron): Belső, külső és manuális triggerforrások

Gate (aszinkron): Támogatja a sorozatfelvételi módot (kapuzolva) külső digitális interfészen keresztül

Frekvenciamérés (külső): Integrált 6 bites frekvenciaszámláló, 100mHz és 800MHz közötti tartományban

Méret: (Sz x Ma) 336 mm x 164 mm

Súly: 3.5 kg

Csatornák száma: 2 csatornás

Frekvencia (max.): 40 MHz

Frekvencia (min.): 1 µHz

Jellemzők: Moduláció
Teljesítményerősítő

Szélesség: 336 mm

Magasság: 164 mm

Csatlakozók: USB-Host
USB-Device
LAN

Tápellátás: 230 V/AC

Gyártói szám: UTG1042X

Dokumentumok és letöltések

Adatlap

Adatlap 3757393 Uni-T UTG1042X Hálózatról működő függvénygenerátor 1 µHz - 40 MHz 2 csatornás Tetszőleges

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3757393 Uni-T UTG1042X Hálózatról működő függvénygenerátor 1 µHz - 40 MHz 2 csatornás Tetszőleges

Leírás

Az UTG1042X precíz és stabil jelet kínál akár 1 μHz felbontással. Ez egy költséghatékony, nagy teljesítményű és multifunkcionális funkcionális és tetszőleges hullámforma-generátor. Pontos, stabil, tiszta és alacsony torzítású kimeneti jeleket állít elő. Egyszerű kezelhetőségének, kiváló műszaki teljesítményadatainak és felhasználóbarát grafikus kijelzőjének köszönhetően sokoldalú eszköz az oktatásban, tesztelésben és gyártásban való alkalmazásokhoz.

Ez a szöveg gépi fordítással készült.

Kivitel

Kétcsatornás kimenet azonos teljesítménnyel: Két független nagy teljesítményű kimenet stabil amplitúdóval még magas frekvenciákon is.
Ultra alacsony jitter: Akár 10 MHz-es négyszöghullámú jel, kevesebb mint 200 ps jitterrel a tiszta jelszélekért
Magas jel-zaj arány: Tiszta jelminőség még nagy eltolások és alacsony jelszintek esetén is.
Opcionális teljesítményerősítő modul: Akár 4 W kimeneti teljesítmény igényes alkalmazásokhoz
Rugalmas sorozatlöket funkció: Három mód különböző impulzussorozatok generálására
Több modulációs típus: AM, FM, PM, FSK, ASK, PSK és PWM támogatás
Sweep funkció: Lineáris és logaritmikus frekvencia sweep

Szállítás tartalma

UTG1042X x 1
1 db tápkábel
1 db USB-kábel
BNC-BNC átmenőkábel × 1
BNC krokodilcsipeszes kábel (piros és fekete) × 1

Tudnivalók

Egyéb modellek

- UTG1022X-PA: 20 MHz kimeneti frekvencia, 200 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 4 kbit/s tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD.

- UTG1022X: 20 MHz kimeneti frekvencia, 200 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 4 kbit/s tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD.
