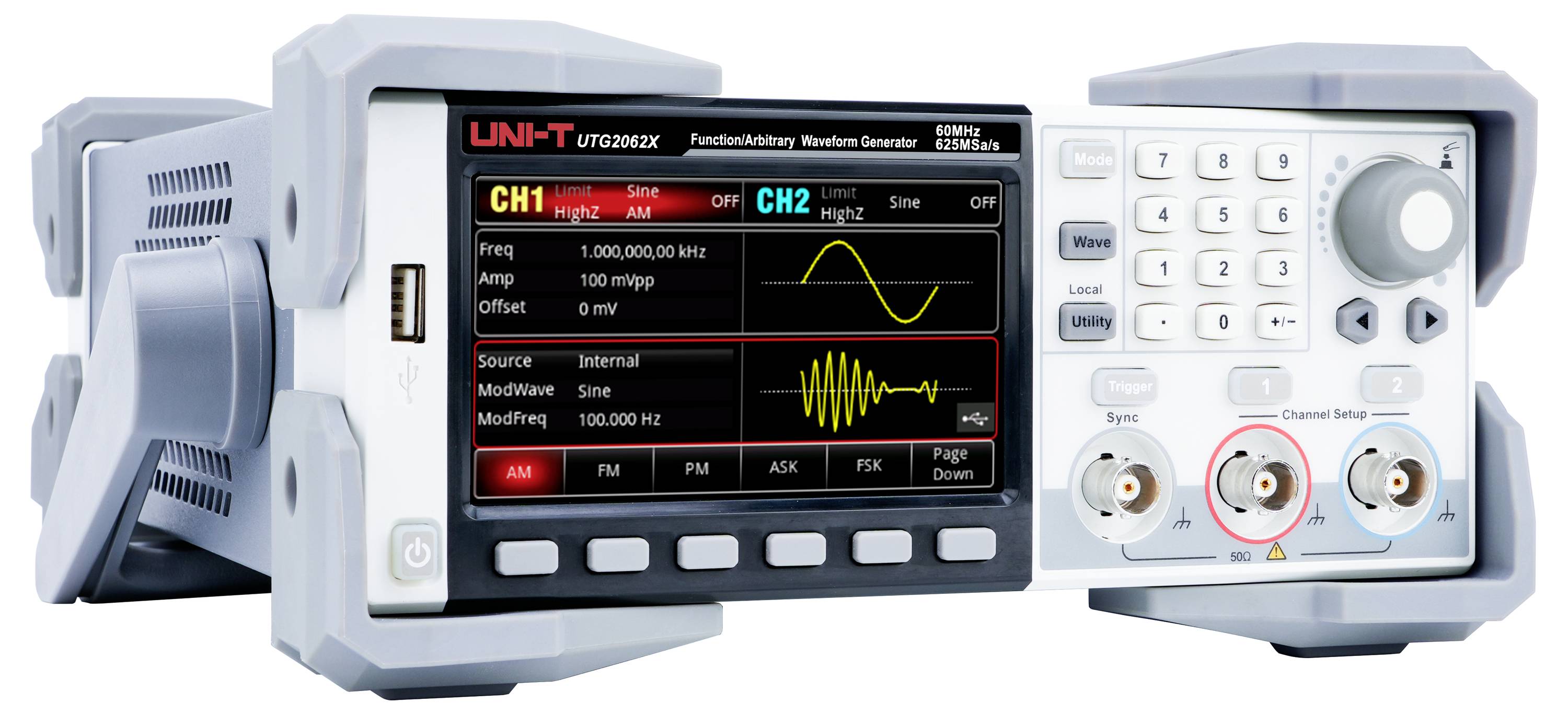

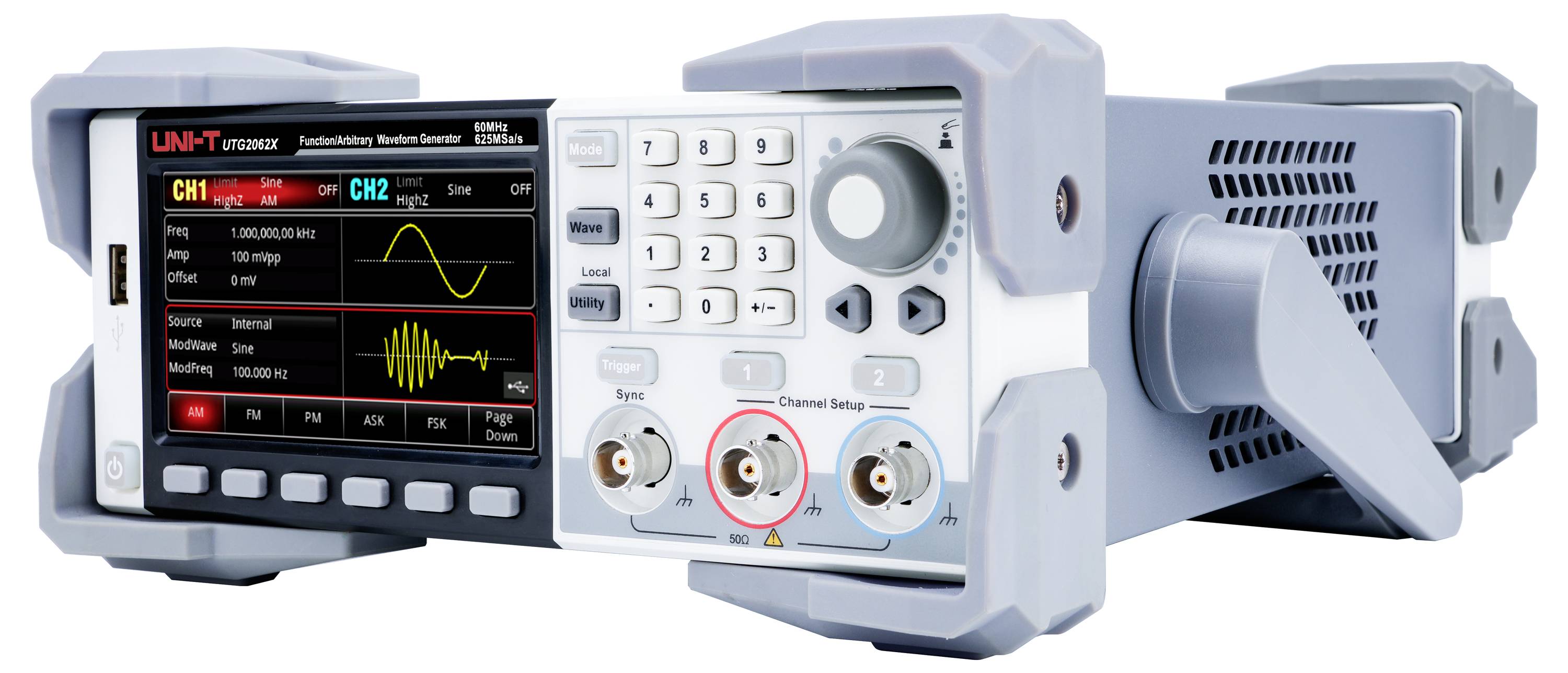

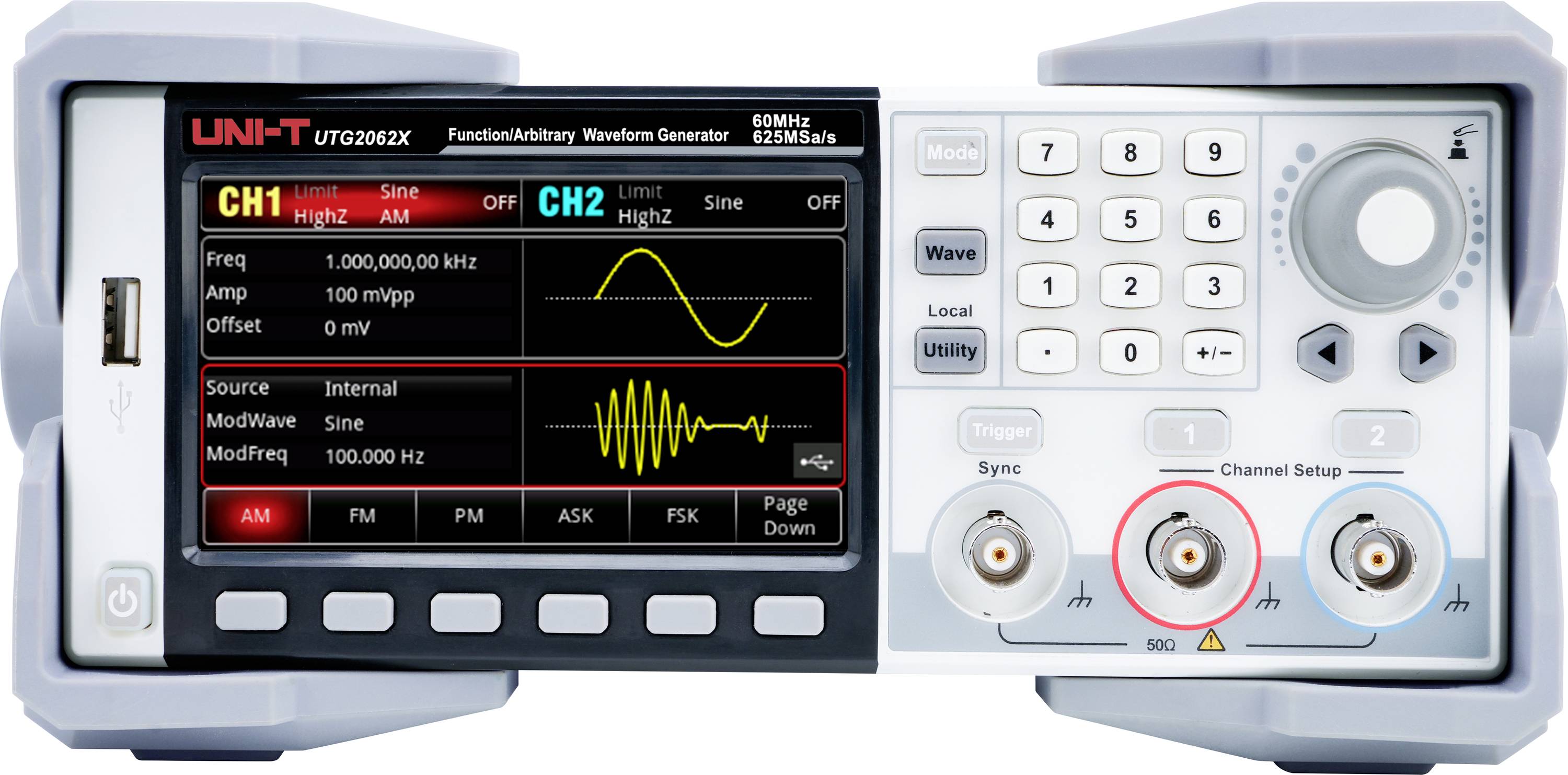

Uni-T UTG2062X Hálózatról működő függvénygenerátor 60 MHz (max) 2 csatornás
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
15 db
Szám
Összesen (192 118 Ft / Darab)
192 118 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
UNI-T UTG2062X tetszőleges függvénygenerátor 60MHz 2 csatornás 625MS/s 64Mpts 4.3″ TFT-LCD
- - Max. Kimeneti frekvencia: 60 MHz
- - Mintavételi sebesség: 625 MSa/s
- - Függőleges felbontás: 16 bit
- - Csatornák: 2
- - Tetszőleges hullámforma hossza: 64 Mpts
- - Kijelző: 4,3 hüvelykes TFT LCD
Műszaki adatok
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
60 MHz (max)
- Kijelző
LCD
Gyári standard (tanúsítvány nélkül)
- Méret
(Sz x Ma) 190 mm x 330 mm
- Súly
3 kg
- Csatornák száma
2 csatornás
- Frekvencia (max.)
60 MHz
- Szélesség
190 mm
- Magasság
330 mm
- Gyártói szám
UTG2062X
Dokumentumok és letöltések
Adatlap
Adatlap 3400015 Uni-T UTG2062X Hálózatról működő függvénygenerátor 60 MHz (max) 2 csatornás
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3400015 Uni-T UTG2062X Hálózatról működő függvénygenerátor 60 MHz (max) 2 csatornás
Kezelési- és biztonsági utasítások 3400015 Uni-T UTG2062X Hálózatról működő függvénygenerátor 60 MHz (max) 2 csatornás
Kezelési- és biztonsági utasítások 3400015 Uni-T UTG2062X Hálózatról működő függvénygenerátor 60 MHz (max) 2 csatornás
Leírás
Az UTG2062X egy költséghatékony függvény/tetszőleges hullámforma-generátor, amely DDS technológiát használ precíz, alacsony torzítású jelek előállításához. Maximális kimeneti frekvencia 60 MHz, mintavételi frekvencia 625 MSa/s és 16 bites felbontás a stabil és nagy pontosságú jelkimenet biztosítása érdekében. 2 csatornájával, 64 Mpts hullámforma-hosszával és 4,3 hüvelykes TFT LCD érintőképernyőjével az UTG2062X könnyen használható, és hatékony megoldást kínál a tanuláshoz, teszteléshez és hullámforma-elemzéshez.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- - 4,3 hüvelykes érintőképernyő: Nagy felbontású, 4,3 hüvelykes kijelző érintőképernyős működéssel a készülék gyorsabb és kényelmesebb vezérléséhez.
- - Egyenlő teljesítmény mindkét csatornán: Nagy amplitúdójú kimenet – mindkét csatorna teljes, 20 Vpp amplitúdót biztosít akár 20 MHz-es frekvenciákon.
- - Alacsony torzítás: Kiváló harmonikus torzítás zajmentes, -80 dBc dinamikatartománnyal.
- - Alacsony jitter: A fejlett digitális mintavételezési technológia stabil és pontos jelkimenetet biztosít.
- - Gyors élvezérlés: Az új generációs nagy pontosságú, széles dinamikus impulzushullámok minimum 8 ns impulzusszélességet kínálnak. Az impulzusszélesség finoman állítható, minimális lépésköz 100 ps, és lehetővé teszi magasabb felharmonikusok előállítását.
- - Magas jel-zaj viszony (SNR): Egy kis jel-szuperpozíció nagy egyenáramú komponenssel csökkenti a kimeneti zajt és növeli a jel-zaj viszonyt (SNR). (Az ábrán látható CH1 jelet az UTG2000X sorozat generálja.)
- - Különböző modulációs módok: 15 modulációs típus támogatása, beleértve az AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM és PWM modulációkat.
- - Csatornaegyesítés: A jelek SUM függvény vagy csatorna-összevonás segítségével kombinálhatók, így állítható jel-zaj arányú jeleket és kéthangú, többfrekvenciás jeleket generálhatnak.
- - Tetszőleges hullámforma-szerkesztő: Az önkényes hullámforma-szerkesztő lehetővé teszi egyéni hullámformák létrehozását szabványos hullámok beszúrásával vagy szabad rajzolással.
Szállítás tartalma
- - UTG2062X (2 csatorna, 60 MHz)
- - Tápkábel × 1
- - 1 db USB-kábel
- - 1 db BNC-BNC kábel
- - BNC kábel piros és fekete krokodilcsipeszekkel × 1
- - Többnyelvű biztonsági utasítások
- - Gyors útmutató
- - Kalibrációs tanúsítvány
Tudnivalók
Egyéb modellek
- UTG2122X: 120 MHz kimeneti frekvencia, 625 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 64 Mpt tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD érintőképernyő.
UTG2082X: 80 MHz kimeneti frekvencia, 625 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 64 Mpt tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD érintőképernyő.
