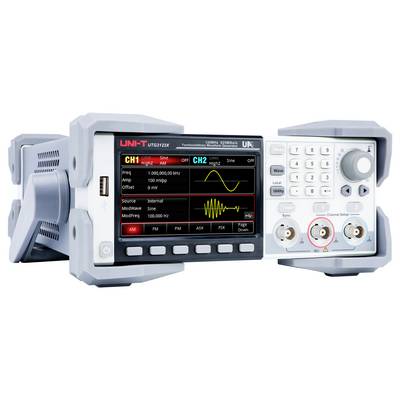

Uni-T UTG2122X Hálózatról működő függvénygenerátor 120 Hz (max) 2 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
9 db
Szám
Összesen (344 087 Ft / Darab)
344 087 Ft
ÁFA nélkül
Már csak 9 db érhető el
Főbb jellemzők
UNI-T UTG2122X tetszőleges függvénygenerátor 120MHz 2 csatornás 625MS/s 64Mpts 4.3″ TFT-LCD
- - Max. Kimeneti frekvencia: 120 MHz
- - Mintavételi sebesség: 625 MSa/s
- - Függőleges felbontás: 16 bit
- - Csatornák: 2
- - Tetszőleges hullámforma hossza: 64 Mpts
- - Kijelző: 4,3 hüvelykes TFT LCD
Műszaki adatok
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
120 Hz (max)
- Kimeneti jelformák
Tetszőleges
Négyszög
Pulzus
Rámpa
Zaj
- Frekvenciatartomány (szinusz)
1 μHz bis 120 MHz
- Frekvenciatartomány (négyszög)
1 μHz bis 50 MHz
Gyári standard (tanúsítvány nélkül)
- Moduláció (belső)
2 mHz - 1 MHz
- Méret
(Sz x Ma) 215 mm x 103 mm
- Súly
2.5 kg
- Csatornák száma
2 csatornás
- Frekvencia (max.)
120 Hz
- Szélesség
215 mm
- Magasság
103 mm
- Tápellátás
Hálózatról működik
- Gyártói szám
UTG2122X
Dokumentumok és letöltések
Adatlap
Adatlap 3400013 Uni-T UTG2122X Hálózatról működő függvénygenerátor 120 Hz (max) 2 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3400013 Uni-T UTG2122X Hálózatról működő függvénygenerátor 120 Hz (max) 2 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj
Kezelési- és biztonsági utasítások 3400013 Uni-T UTG2122X Hálózatról működő függvénygenerátor 120 Hz (max) 2 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj
Kezelési- és biztonsági utasítások 3400013 Uni-T UTG2122X Hálózatról működő függvénygenerátor 120 Hz (max) 2 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj
Leírás

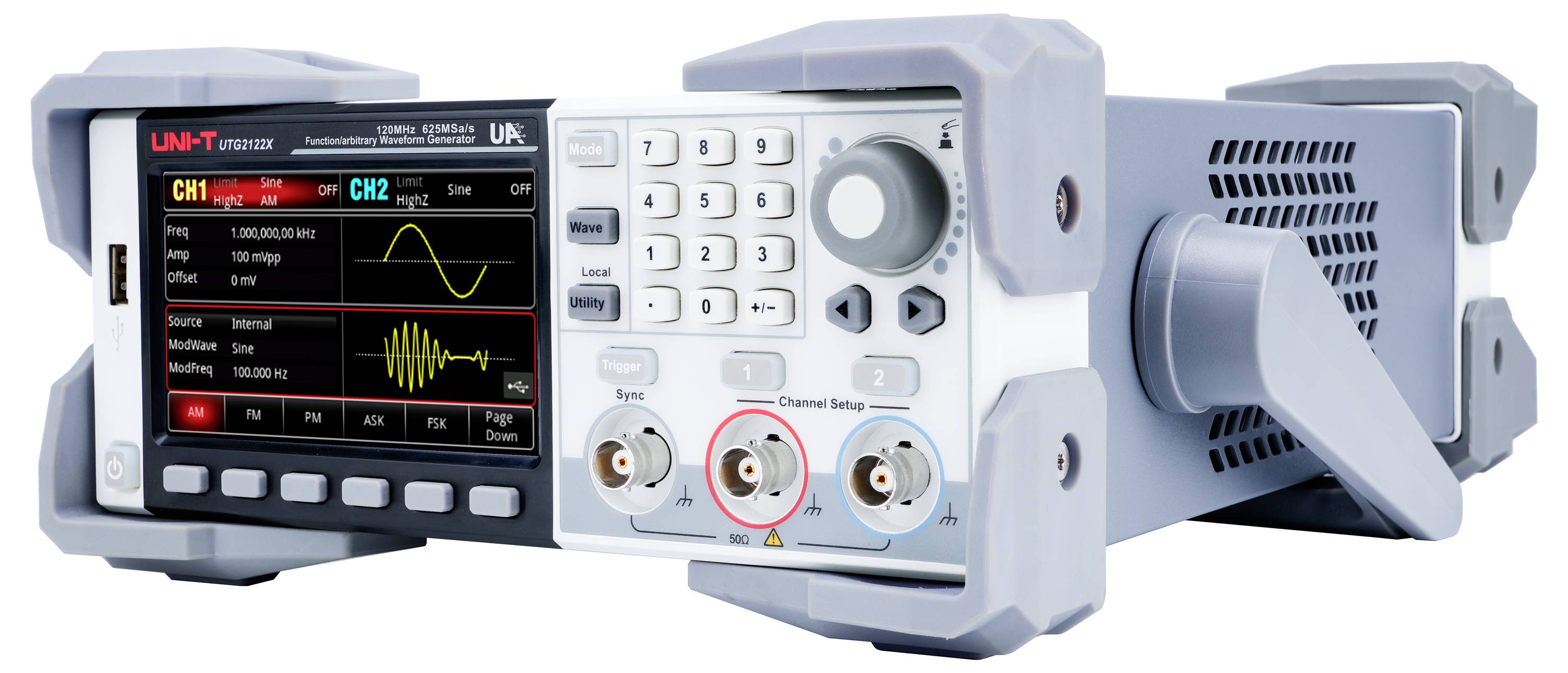

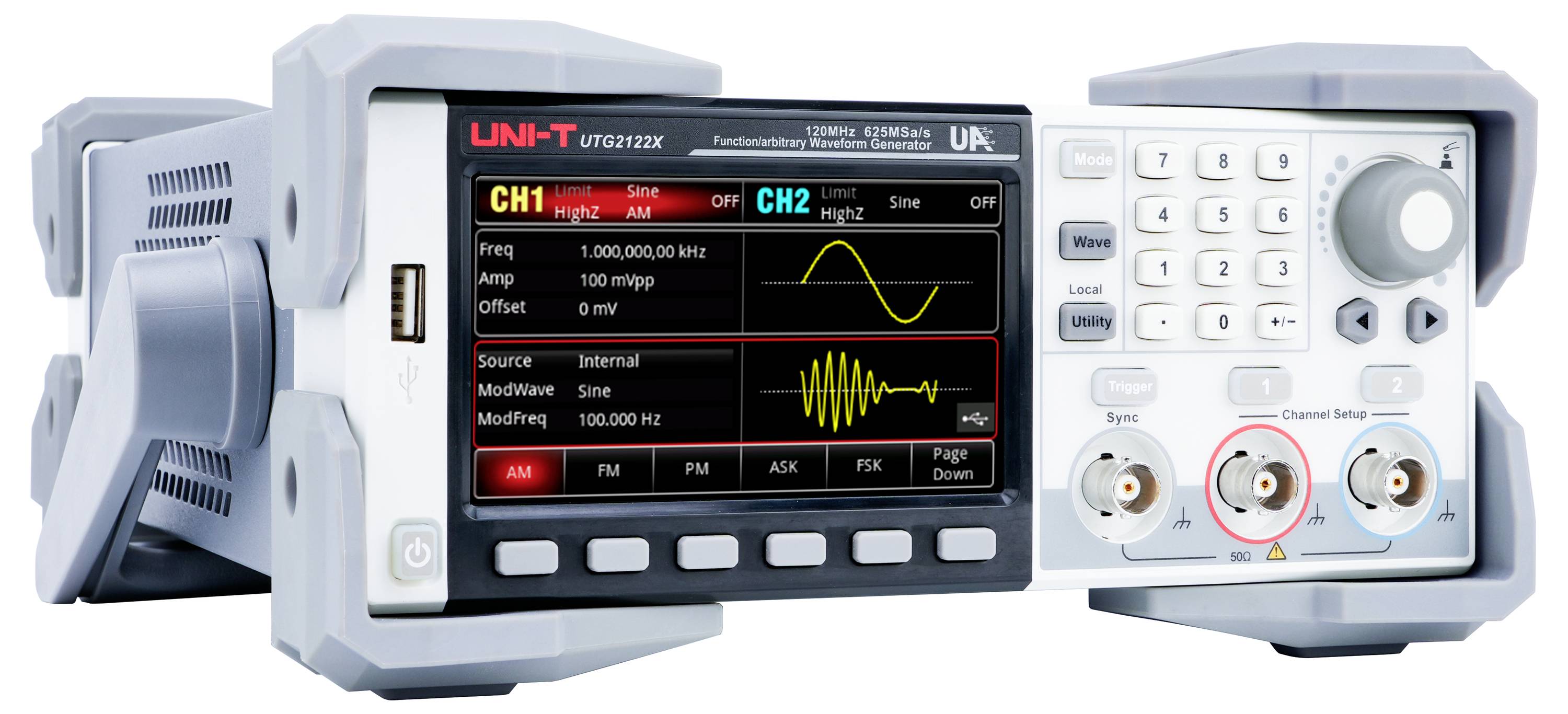

Az UTG2122X egy függvény/tetszőleges hullámforma-generátor, amely a közvetlen digitális szintézis (DDS) technológián alapul, és precíz és stabil hullámforma-kimenetet biztosít akár 1 μHz felbontással. Maximális kimeneti frekvenciát 120 MHz-ben, mintavételi frekvenciát 625 MSa/s-ban és 16 bites felbontást kínál a precíz jelgeneráláshoz. 2 csatornájával, 64 Mpt tetszőleges hullámformahosszával és 4,3 hüvelykes TFT LCD érintőképernyőjével az UTG2122X intuitív felhasználói felületet és kiváló jelminőséget kínál, ideális tesztelési és tanulási alkalmazásokhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel

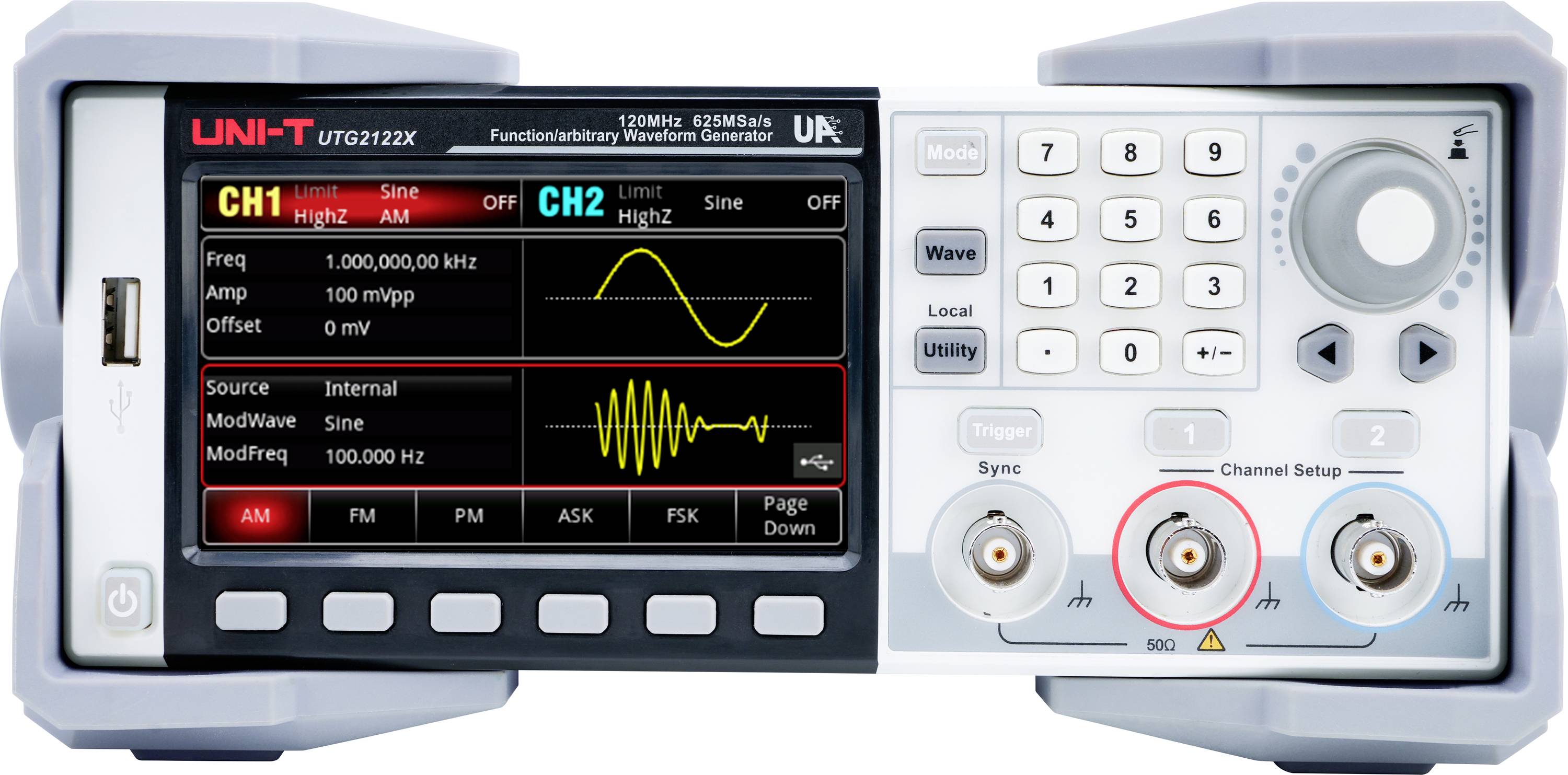

- - 4,3 hüvelykes érintőképernyő: Nagy felbontású, 4,3 hüvelykes kijelző érintőképernyős működéssel a készülék gyorsabb és kényelmesebb vezérléséhez.
- - Egyenlő teljesítmény mindkét csatornán: Nagy amplitúdójú kimenet – mindkét csatorna teljes, 20 Vpp amplitúdót biztosít akár 20 MHz-es frekvenciákon.

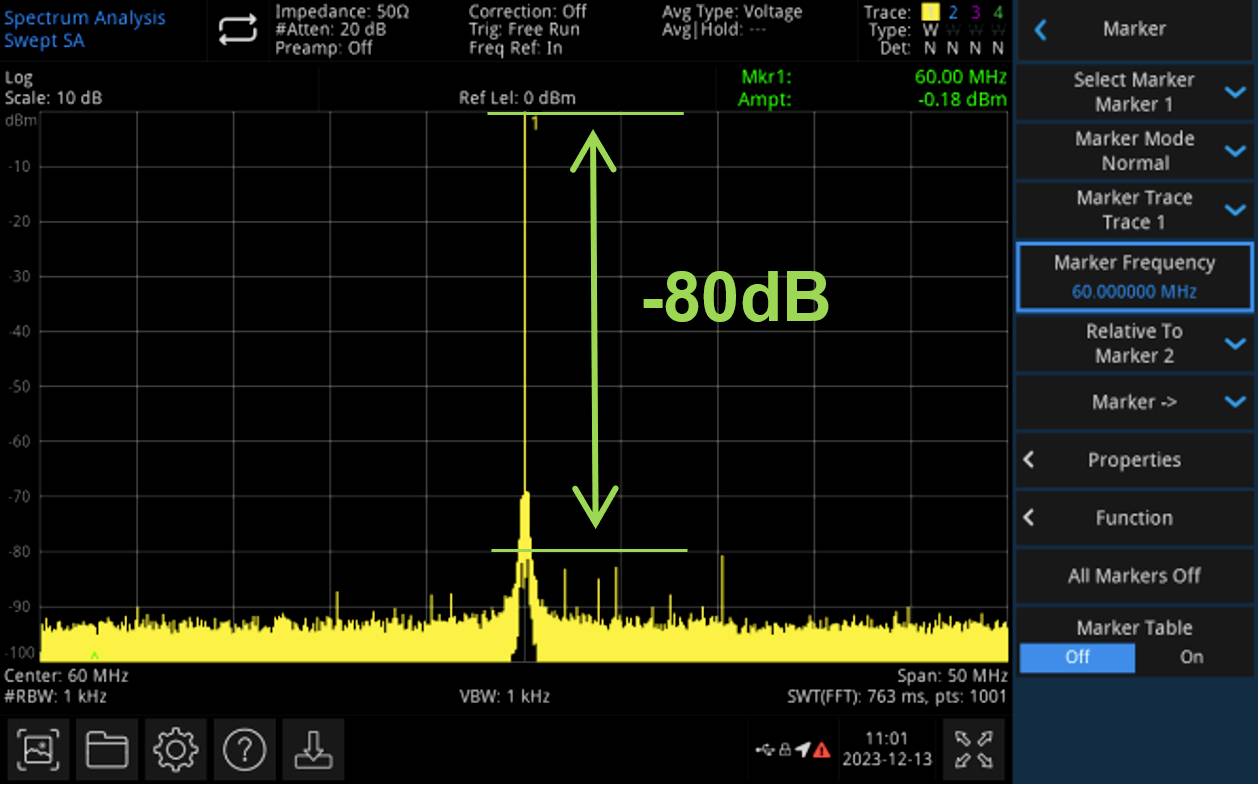

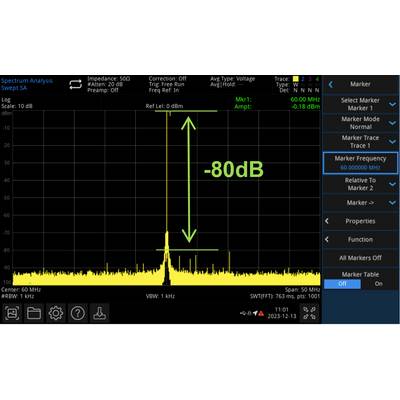

- - Alacsony torzítás: Kiváló harmonikus torzítás zajmentes, -80 dBc dinamikatartománnyal.

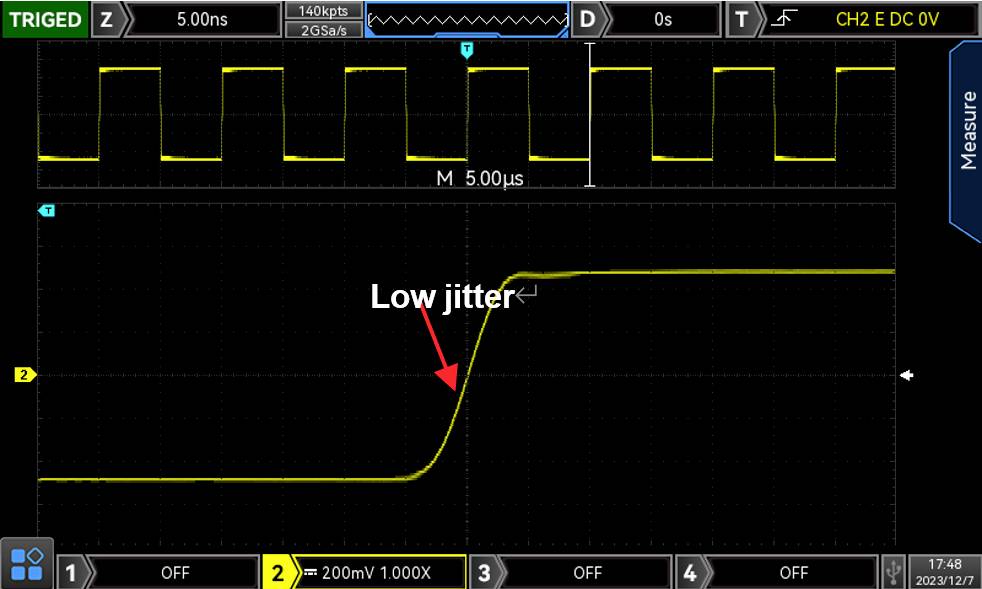

- - Alacsony jitter: A fejlett digitális mintavételezési technológia stabil és pontos jelkimenetet biztosít.

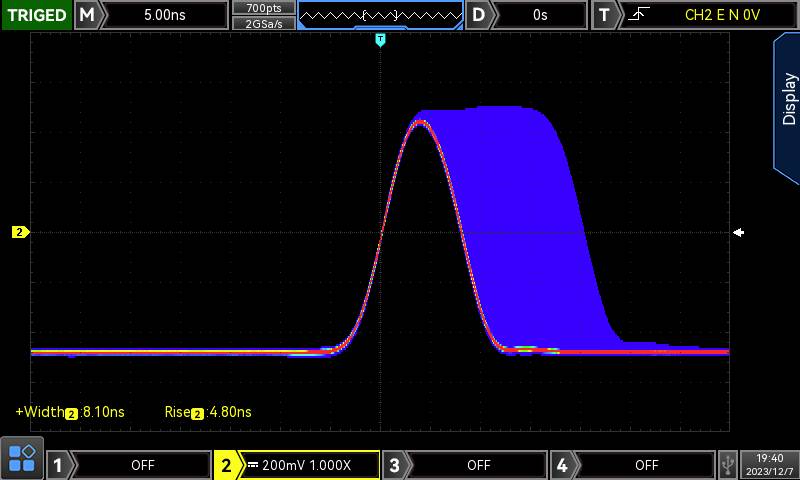

- - Gyors élvezérlés: Az új generációs nagy pontosságú, széles dinamikus impulzushullámok minimum 8 ns impulzusszélességet kínálnak. Az impulzusszélesség finoman állítható, minimális lépésköz 100 ps, és lehetővé teszi magasabb felharmonikusok előállítását.
- - Magas jel-zaj viszony (SNR): Egy kis jel-szuperpozíció nagy egyenáramú komponenssel csökkenti a kimeneti zajt és növeli a jel-zaj viszonyt (SNR). (Az ábrán látható CH1 jelet az UTG2000X sorozat generálja.)
- - Különböző modulációs módok: 15 modulációs típus támogatása, beleértve az AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM és PWM modulációkat.
- - Csatornaegyesítés: A jelek SUM függvény vagy csatorna-összevonás segítségével kombinálhatók, így állítható jel-zaj arányú jeleket és kéthangú, többfrekvenciás jeleket generálhatnak.
- - Tetszőleges hullámforma-szerkesztő: Az önkényes hullámforma-szerkesztő lehetővé teszi egyéni hullámformák létrehozását szabványos hullámok beszúrásával vagy szabad rajzolással.
Szállítás tartalma
- - UTG2122X (2 csatorna, 120 MHz)
- - Tápkábel × 1
- - 1 db USB-kábel
- - 1 db BNC-BNC kábel
- - BNC kábel piros és fekete krokodilcsipeszekkel × 1
- - Többnyelvű biztonsági utasítások
- - Gyors útmutató
- - Kalibrációs tanúsítvány
Tudnivalók
Egyéb modellek
- UTG2082X: 80 MHz kimeneti frekvencia, 625 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 64 Mpt tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD érintőképernyő.
- UTG2062X: 60 MHz kimeneti frekvencia, 625 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 64 Mpt tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD érintőképernyő.
