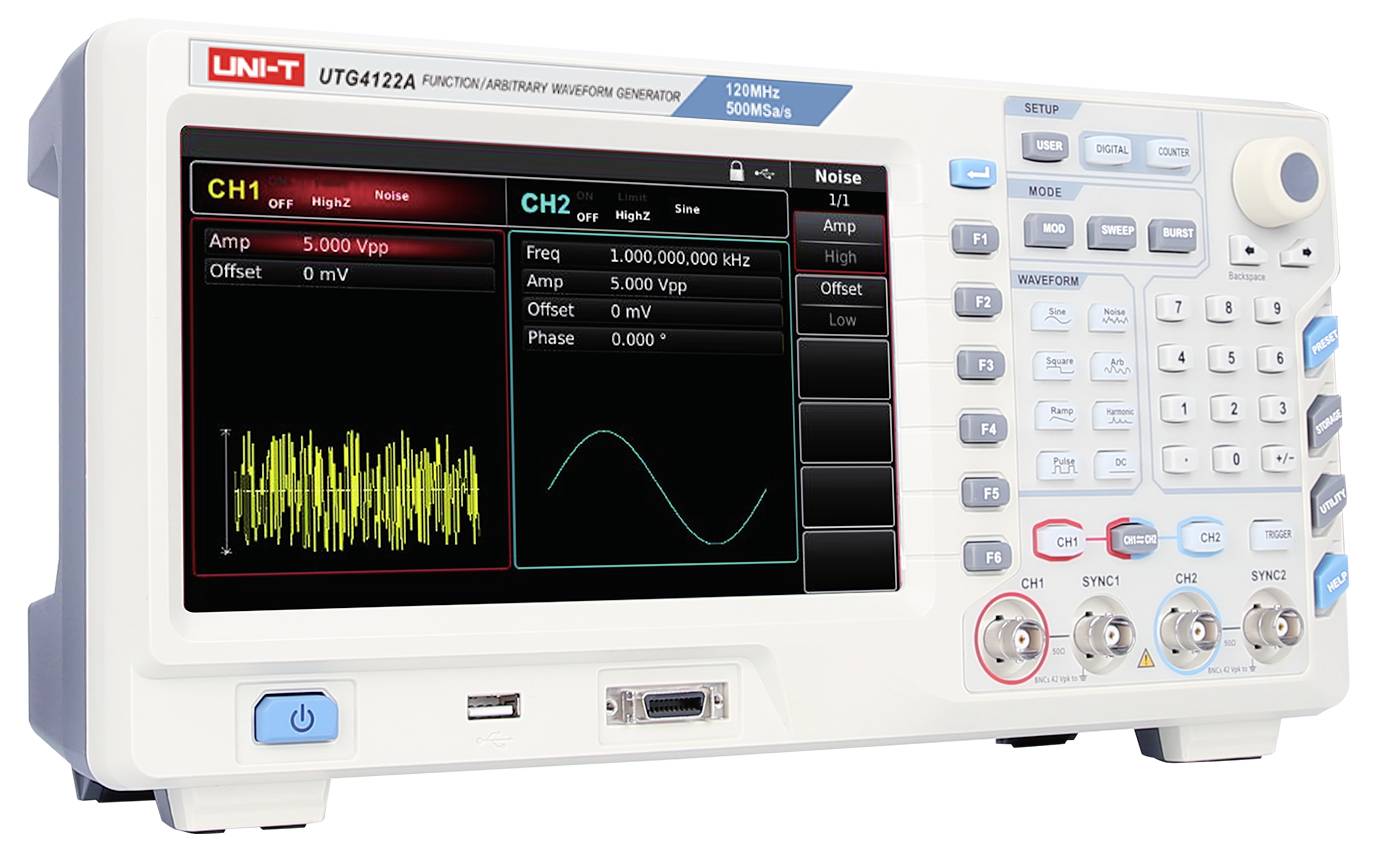

Uni-T UTG4122A Hálózatról működő függvénygenerátor 1 µHz - 120 MHz 2 csatornás Tetszőleges
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Főbb jellemzők
UNI-T UTG4122A tetszőleges függvénygenerátor 120MHz 2 csatornás 500MSa/S 32Mpts8 hüvelykes TFT LCD
- Maximális kimeneti frekvencia: 120 MHz
- Mintavételi sebesség: 500MSa/s
- Függőleges felbontás: 16 bit
- Csatornák száma: 2
- Tetszőleges hullámforma hossza: 32 Mpts
- Kijelző: 8 hüvelykes TFT-LCD
Műszaki adatok
- Jel kimeneti forma
Szinusz, Négyzet, Meredekség (Háromszög), Impulzus, Zaj, Egyenfeszültség, Felharmonikusok, Tetszőleges
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
1 µHz - 120 MHz
- Kimeneti jelformák
Tetszőleges
- Frekvenciatartomány (szinusz)
1 µHz - 120 MHz
- Klirr faktor (szinuszos)
0,2 %
- Frekvenciatartomány (négyszög)
1 µHz bis 40 MHz
- Felfutási idő (négyzet)
6 ns
- Kijelző
LCD
- Háromszög frekvenciatartomány
1 µHz bis 3 MHz
- Frekvenciatartomány (ARB)
1 µHz bis 30 MHz
Gyári standard (tanúsítvány nélkül)
- Wobbel funkció
Lineáris és logaritmikus
- Moduláció (belső)
AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
- Moduláció (külső)
AM, FM, PM, ASK, FSK, PSK, PWM, SUM
- VCF
Külső analóg modulációval támogatott
- Trigger (szinkron)
Belső, Külső, Manuális
- Gate (aszinkron)
Kapuzási mód (burst) támogatása külső triggerrel
- Frekvenciamérés (külső)
Integrált 6 bites frekvenciaszámláló, 100mHz és 800MHz közötti tartományban
- Méret
(Sz x Ma) 336 mm x 164 mm
- Súly
3.5 kg
- Csatornák száma
2 csatornás
- Frekvencia (max.)
120 MHz
- Frekvencia (min.)
1 µHz
- Jellemzők
Moduláció
- Szélesség
336 mm
- Magasság
164 mm

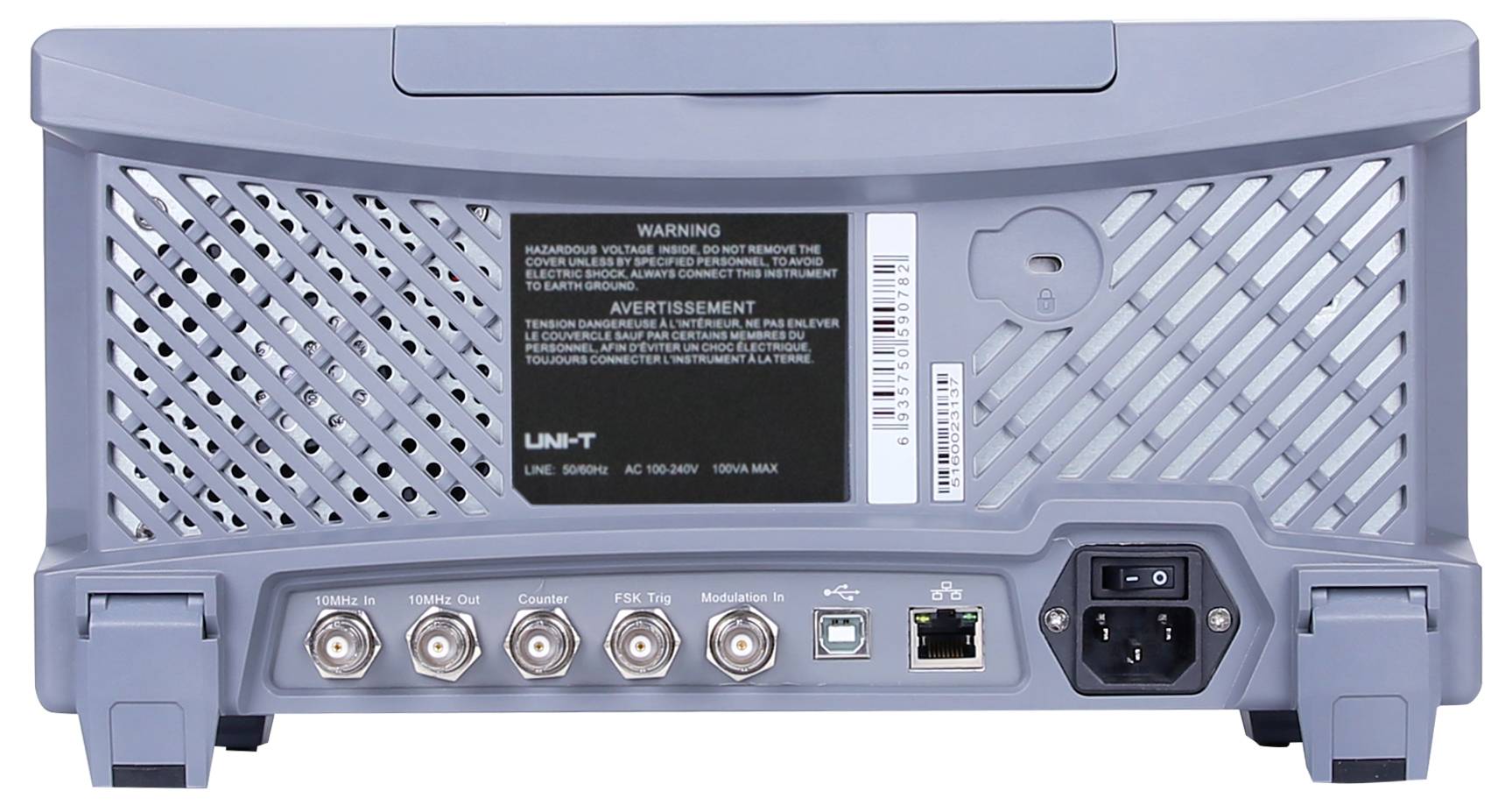

- Csatlakozók
USB-Host
USB-Device
LAN
- Tápellátás
230 V/AC
- Gyártói szám
UTG4122A
Dokumentumok és letöltések
Adatlap
Adatlap 3757390 Uni-T UTG4122A Hálózatról működő függvénygenerátor 1 µHz - 120 MHz 2 csatornás Tetszőleges
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3757390 Uni-T UTG4122A Hálózatról működő függvénygenerátor 1 µHz - 120 MHz 2 csatornás Tetszőleges
Leírás

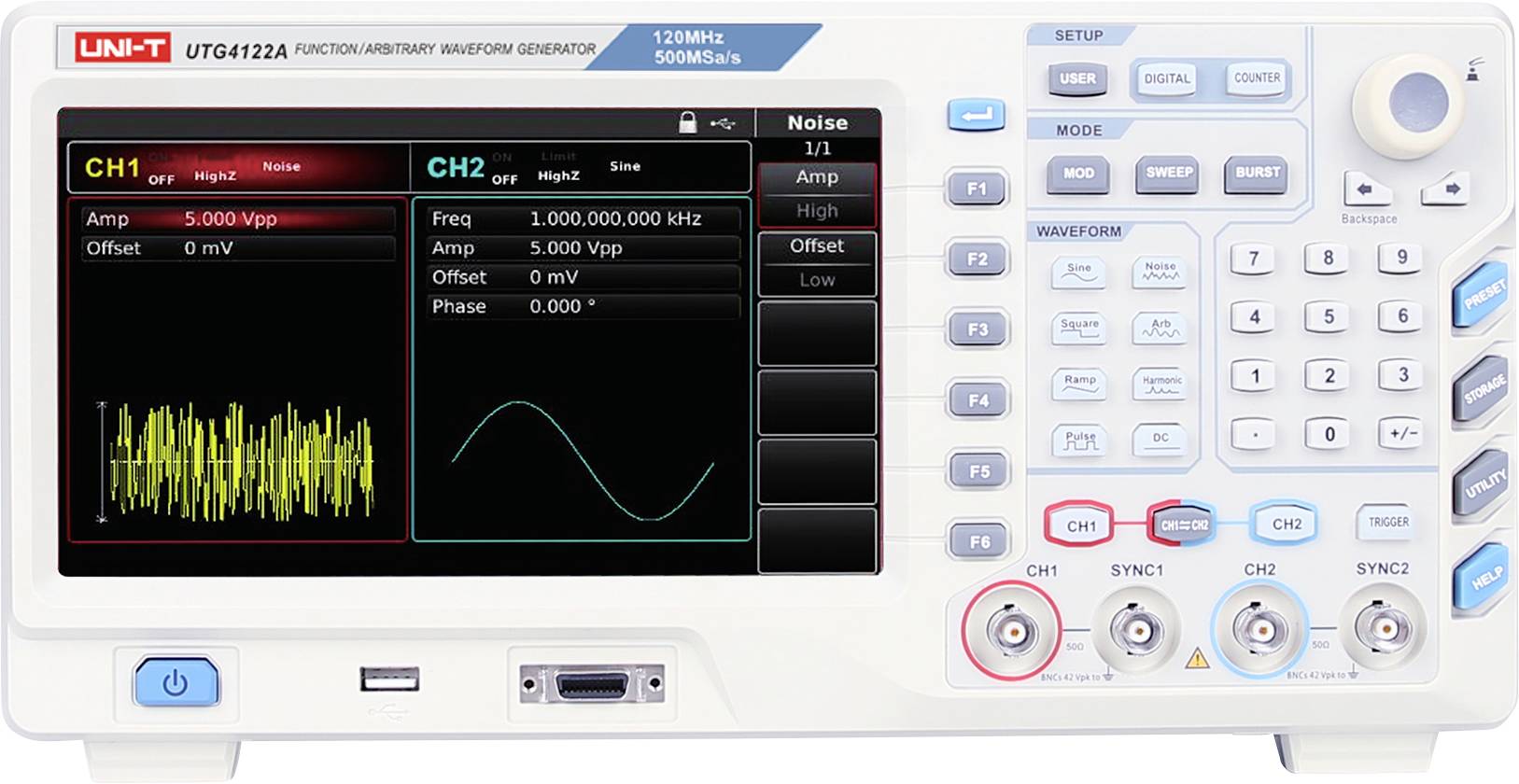

Az UTG4122A-t számos alkalmazásban használják, és számos jelformát integrál, beleértve a függvénygenerátort, az önkényes hullámforma-generátort, az impulzusgenerátort, a harmonikus generátort, valamint az analóg és digitális modulációs forrásokat. Akár 500 MSa/s mintavételi sebességet és akár 32 Mpt maximális hullámforma-hosszt kínál. Az UTG4122A közvetlen digitális szintetizátor (DDS) technológiát használ stabil, precíz és alacsony torzítású jelek előállításához. A felhasználóbarát kezelőfelület, a nagy felbontású, 8 hüvelykes kijelző és a jól megtervezett kezelőpanel hatékony és kényelmes működést biztosít.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Különböző modulációs típusok: Támogatja az AM, FM, PM, valamint a digitális modulációkat, mint például az ASK, FSK, PSK, QAM és még sok más.
- Harmonikus kimeneti funkció: Akár 16 harmonikus, szabadon állítható (rend, amplitúdó, fázis)
- 32 Mpts memóriamélység és 7 GB memória: Nagy, tetszőleges hullámforma memóriamélység és kiterjedt belső memória.
- Sweep funkció: Lineáris és logaritmikus sweep módok
- Digitális interfészek (opcionális): SPI, I²C és UART támogatás
Szállítás tartalma
- UTG4122A x 1
- 1 db tápkábel
- 1 db USB-kábel
- BNC-BNC átmenőkábel × 2
Tudnivalók
Egyéb modellek
- UTG4082A: 80 MHz kimeneti frekvencia, 500 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 32 Mpts tetszőleges hullámforma-hossz, 8 hüvelykes TFT-LCD érintőképernyő.
- UTG4162A: 160 MHz kimeneti frekvencia, 500 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 32 Mpts tetszőleges hullámforma-hossz, 8 hüvelykes TFT-LCD érintőképernyő.
- UTG4202A: 200 MHz kimeneti frekvencia, 500 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 32 Mpts tetszőleges hullámforma-hossz, 8 hüvelykes TFT-LCD.
