Name: Uni-T UTG4202A Hálózatról működő függvénygenerátor 1 µHz - 200 MHz 2 csatornás Tetszőleges
Brand: Uni-T
SKU: 3757392

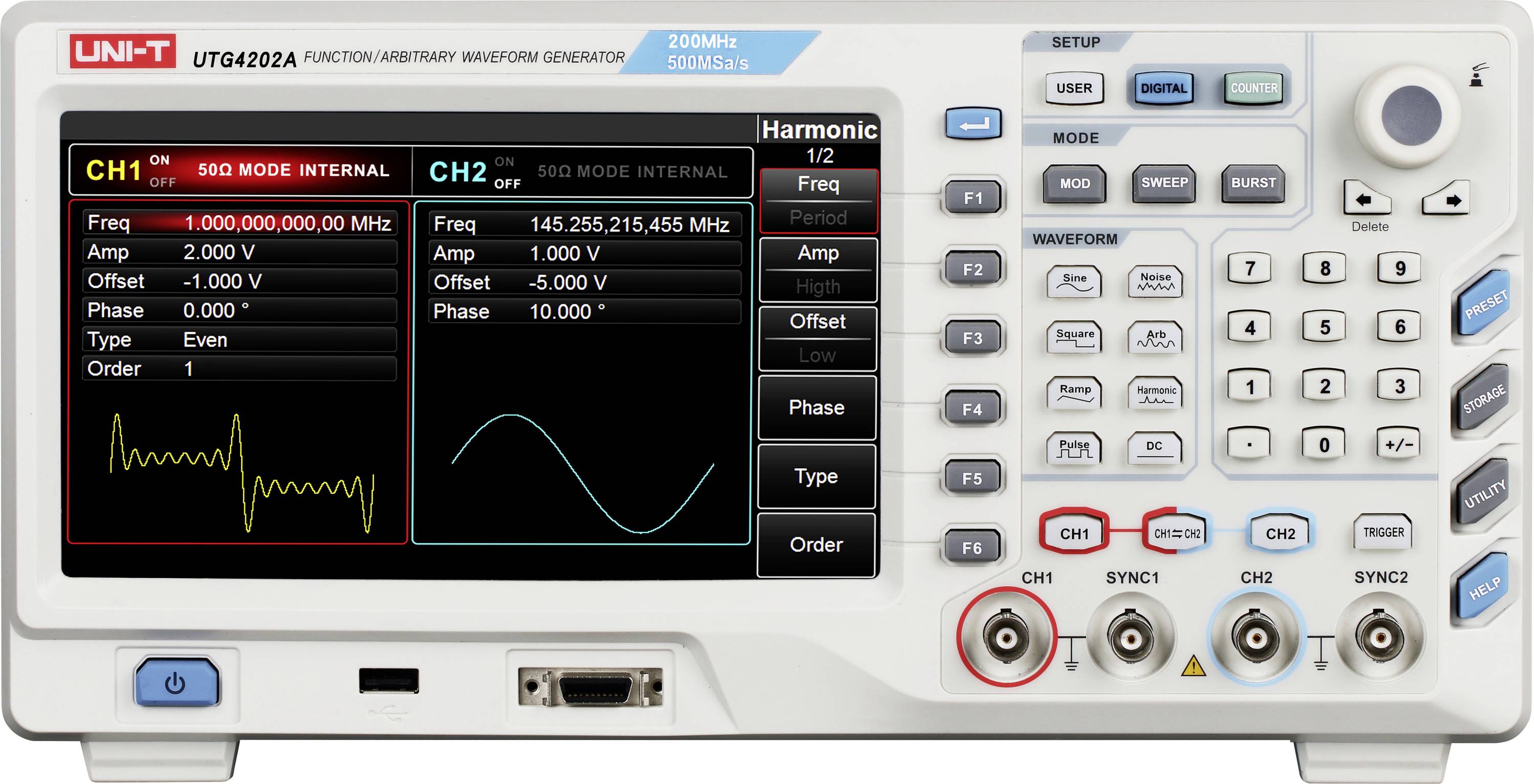

Egy UNI-T UTG4024 hullámforma-generátor elölnézete, amely a kettős csatorna beállításait és a hullámforma-megjelenítéseket mutatja a képernyőn, a CH1 pirossal és a CH2 kékkel kiemelve.

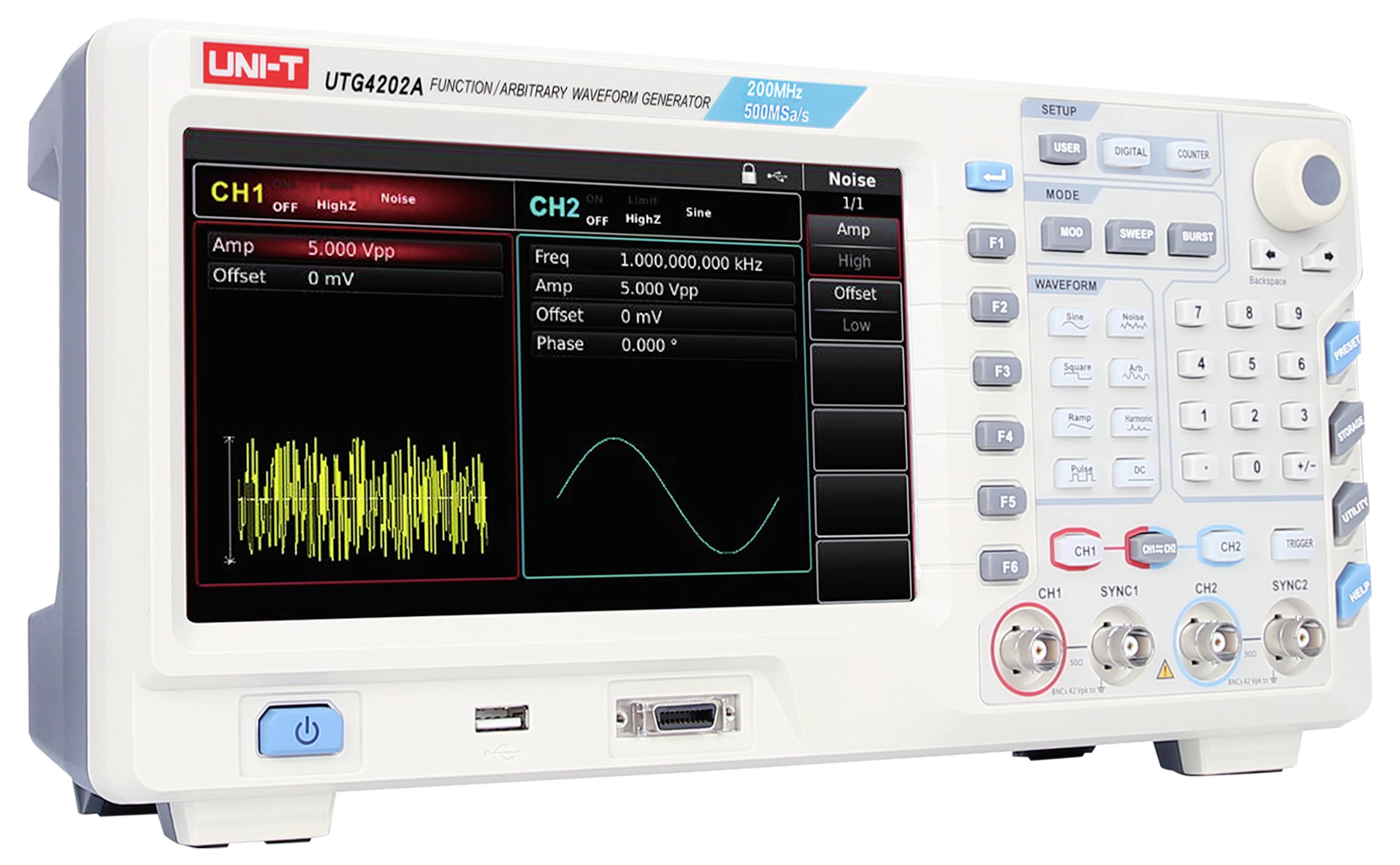

Uni-T UTG4202A Hálózatról működő függvénygenerátor 1 µHz - 200 MHz 2 csatornás Tetszőleges-1

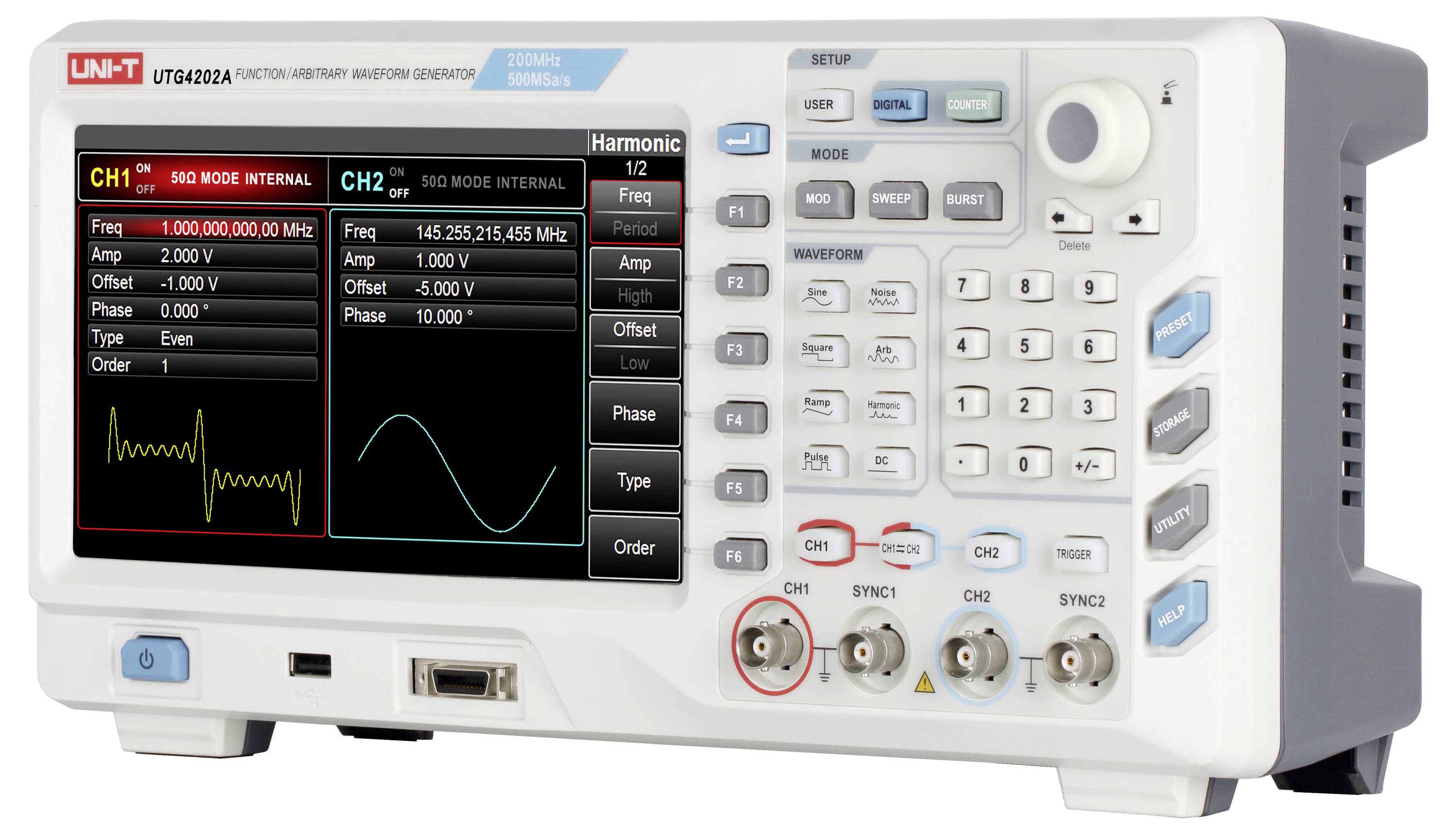

Uni-T UTG4202A Hálózatról működő függvénygenerátor 1 µHz - 200 MHz 2 csatornás Tetszőleges-2

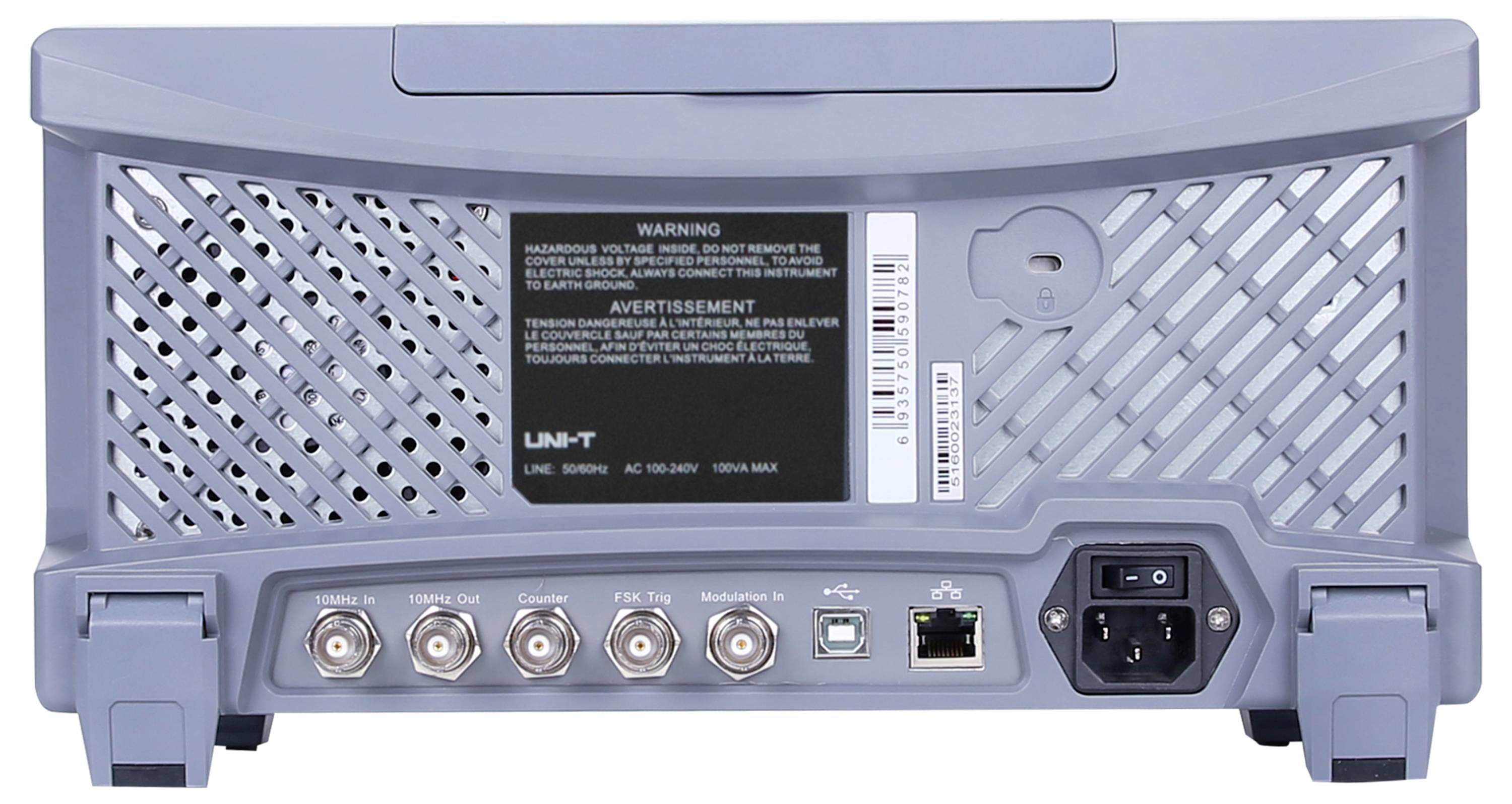

Uni-T UTG4202A Hálózatról működő függvénygenerátor 1 µHz - 200 MHz 2 csatornás Tetszőleges-3

1/4

Adatlap (PDF)

Jogellenes tartalom bejelentése

Főbb jellemzők

UNI-T UTG4202A tetszőleges függvénygenerátor 200MHz 2 csatornás 500MSa/S 32Mpts8 hüvelykes TFT LCD

Maximális kimeneti frekvencia: 200 MHz
Mintavételi sebesség: 500MSa/s
Függőleges felbontás: 16 bit
Csatornák száma: 2
Tetszőleges hullámforma hossza: 32 Mpts
Kijelző: 8 hüvelykes TFT-LCD

Műszaki adatok

8"-os (20,3 cm-es) TFT színes LCD, WVGA (800 x 480)
16 bites függőleges felbontás
digitális protokoll kimenet (UART, I2C, SPI)

Jel kimeneti forma: Szinuszhullám, négyszöghullám, rámpahullám, harmonikus hullámok, impulzushullám, zajhullám, egyenfeszültség és tetszőleges hullámforma

Termék típus: Hálózatról működő függvénygenerátor

Frekvrencia tartomány: 1 µHz - 200 MHz

Kimeneti jelformák: Tetszőleges

Frekvenciatartomány (szinusz): 1 µHz bis 200 MHz

Klirr faktor (szinuszos): 0,2 %

Frekvenciatartomány (négyszög): 1 µHz bis 60 MHz

Felfutási idő (négyzet): 5 ns

Kijelző: LCD

Háromszög frekvenciatartomány: 1 µHz bis 5 MHz

Frekvenciatartomány (ARB): 1 µHz bis 50 MHz

: Gyári standard (tanúsítvány nélkül)

Wobbel funkció: Támogatja a lineáris és logaritmikus frekvenciaváltást

Moduláció (belső): AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Moduláció (külső): AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Külső analóg modulációs bemeneten keresztül megvalósítva

Trigger (szinkron): Belső, külső és manuális

Gate (aszinkron): Kapuzási módban (burst) külső digitális modulációs interfészen keresztül támogatott

Frekvenciamérés (külső): Integrált 6 bites frekvenciaszámláló, 100mHz és 800MHz közötti tartományban

Méret: (Sz x Ma) 336 mm x 164 mm

Súly: 3.5 kg

Csatornák száma: 2 csatornás

Frekvencia (max.): 200 MHz

Frekvencia (min.): 1 µHz

Jellemzők: Moduláció

Szélesség: 336 mm

Magasság: 164 mm

Csatlakozók: USB-Device
USB-Host
LAN

Tápellátás: 230 V/AC

Gyártói szám: UTG4202A

Dokumentumok és letöltések

Adatlap

Adatlap 3757392 Uni-T UTG4202A Hálózatról működő függvénygenerátor 1 µHz - 200 MHz 2 csatornás Tetszőleges

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3757392 Uni-T UTG4202A Hálózatról működő függvénygenerátor 1 µHz - 200 MHz 2 csatornás Tetszőleges

Leírás

Az UTG4202A-t számos alkalmazásban használják, és számos jelformát integrál, beleértve a függvénygenerátort, az önkényes hullámforma-generátort, az impulzusgenerátort, a harmonikus generátort, valamint az analóg és digitális modulációs forrásokat. Akár 500 MSa/s mintavételi sebességet és akár 32 Mpt maximális hullámforma-hosszt kínál. Az UTG4202A közvetlen digitális szintetizátor (DDS) technológiát használ stabil, precíz és alacsony torzítású jelek előállításához. A felhasználóbarát kezelőfelület, a nagy felbontású, 8 hüvelykes kijelző és a jól megtervezett kezelőpanel hatékony és kényelmes működést biztosít.

Ez a szöveg gépi fordítással készült.

Kivitel

Különböző modulációs típusok: Támogatja az AM, FM, PM, valamint a digitális modulációkat, mint például az ASK, FSK, PSK, QAM és még sok más.
Harmonikus kimeneti funkció: Akár 16 harmonikus, szabadon állítható (rend, amplitúdó, fázis)
32 Mpts memóriamélység és 7 GB memória: Nagy, tetszőleges hullámforma memóriamélység és kiterjedt belső memória.
Sweep funkció: Lineáris és logaritmikus sweep módok
Digitális interfészek (opcionális): SPI, I²C és UART támogatás

Szállítás tartalma

UTG4202A x 1
1 db tápkábel
1 db USB-kábel
BNC-BNC átmenőkábel × 4

Tudnivalók

Egyéb modellek

- UTG4082A: 80 MHz kimeneti frekvencia, 500 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 32 Mpts tetszőleges hullámforma-hossz, 8 hüvelykes TFT-LCD érintőképernyő.

- UTG4122A: 120 MHz kimeneti frekvencia, 500 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 32 Mpts tetszőleges hullámforma-hossz, 8 hüvelykes TFT-LCD.

- UTG4162A: 160 MHz kimeneti frekvencia, 500 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 32 Mpts tetszőleges hullámforma-hossz, 8 hüvelykes TFT-LCD érintőképernyő.
