Uni-T UTG4254X Hálózatról működő függvénygenerátor 1 µHz - 250 Hz 4 csatornás Színusz, Négyszög, Rámpa, Zaj, Tetszőleges
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Főbb jellemzők
UNI-T függvénygenerátor UTG4254X, 250MHz, 4 csatornás, tetszőleges
- Maximális kimeneti frekvencia: 250 MHz
- Mintavételi sebesség: 2,5 GSa/s
- Függőleges felbontás: 16 bit
- Csatornák száma 4
- Tetszőleges hullámforma hossza: 128 Mpts
- Kijelző: 10,1 hüvelykes TFT-LCD érintőképernyő
Műszaki adatok
- 10,1 hüvelykes kapacitív érintőképernyő
- 4 független csatorna teljes teljesítményen
- Zajcsökkentés (SNR)
- Digitális protokoll kimenet (SPI, I2C, UART)
- haladó funkciók (több impulzus, több hang, szekvencia, minta, I/Q, kifejezés)
- Jel kimeneti forma
Szinusz, Négyzet, Meredek/Háromszög, Impulzus, Harmonikus, Zaj, PRBS, DC, Tetszőleges
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
1 µHz - 250 Hz
- Kimeneti jelformák
Színusz
Négyszög
Rámpa
Zaj
Tetszőleges
- Frekvenciatartomány (szinusz)
1 µHz – 250 MHz
- Klirr faktor (szinuszos)
0,07 %
- Frekvenciatartomány (négyszög)
1 µHz – 100 MHz
- Felfutási idő (négyzet)
2 ns
- Kijelző
LCD
- Háromszög frekvenciatartomány
1 µHz – 20 MHz (Rampenwelle) Hz
- Frekvenciatartomány (ARB)
1 µHz – 50 MHz (DDS-Modus) Hz
Gyári standard (tanúsítvány nélkül)
- Wobbel funkció
Igen (Sweep: Lineáris, Logaritmikus, Lista, Lépcsőzetes)
- Moduláció (belső)
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Moduláció (külső)
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- Trigger (szinkron)
Belső, Külső (emelkedő/süllyedő oldal), Manuális
- Gate (aszinkron)
Igen (kapuzott sorozatfelvétel mód)
- Frekvenciamérés (külső)
Igen (Integrált frekvenciaszámláló: 100 mHz – 800 MHz, 8 számjegy/s)
- Méret
(Sz x Ma) 361 mm x 209 mm
- Súly
4.5
- Csatornák száma
4 csatornás
- Frekvencia (max.)
250 Hz
- Frekvencia (min.)
1 µHz
- Jellemzők
frekvencia számlálóval
- Kalibrálási teljesítmény
Gyári kalibrálás tanúsítvány nélkül
- Mérési kategória
CAT II
- Szélesség
361 mm
- Magasság
209 mm

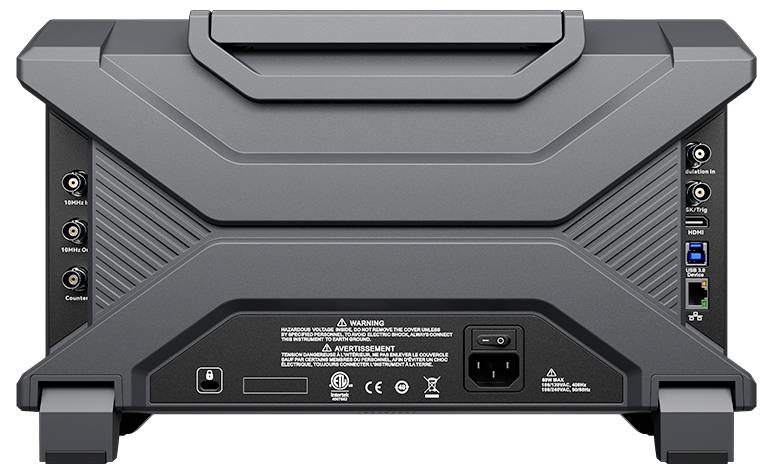

- Csatlakozók
USB-Host
USB-Device
LAN
HDMI
- Tápellátás
230 V/AC
- Gyártói szám
UTG4254X
Dokumentumok és letöltések
Adatlap
Adatlap 3837315 Uni-T UTG4254X Hálózatról működő függvénygenerátor 1 µHz - 250 Hz 4 csatornás Színusz, Négyszög, Rámpa, Zaj, Tetszőleges
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3837315 Uni-T UTG4254X Hálózatról működő függvénygenerátor 1 µHz - 250 Hz 4 csatornás Színusz, Négyszög, Rámpa, Zaj, Tetszőleges
Leírás

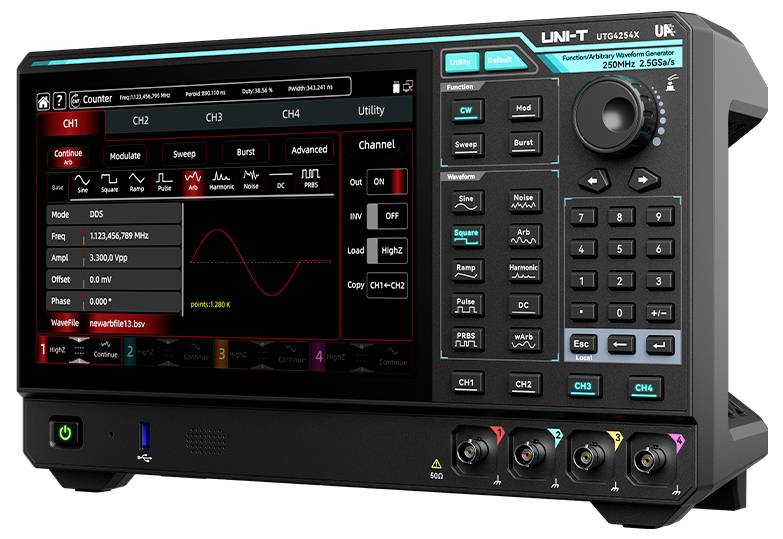

Az UTG4254X 250 MHz-es kimeneti frekvenciát biztosít négy egyenlő csatornán, 2,5 GSa/s mintavételi frekvenciával és 16 bites függőleges felbontással. A DDS technológia precíz, stabil jelformákat generál gyors négyszöghullámokkal. Átfogó analóg és digitális modulációs típusok, PRBS, sweep és burst működés, valamint a kiterjesztett jelformák, mint a Multi-Pulse, Sequence, Multi-Tone, IQ és Pattern támogatottak. 128 Mpt tetszőleges hullámforma memóriával, integrált hullámforma-szerkesztővel, frekvenciaszámlálóval és 10,1 hüvelykes TFT-LCD érintőképernyővel az eszköz sokoldalúan használható fejlesztésben, oktatásban és általános elektronikai tesztelésben.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Alacsony torzítású jelkimenet: Zajmentes -80 dBc dinamikatartomány és alacsony jitter a tiszta, stabil jelekért
- Gyors élidők: Élidő akár 2 ns, minimális impulzusszélesség ≥3 ns, finombeállítás 100 ps-os lépésekben, impulzusonkénti élidő állítható
- Négy független csatorna: Egyidejű kimenet minden csatornán párhuzamos és több eszközös teszteléshez
- Csatornacsatolás és jelösszeadás: A frekvencia, amplitúdó és fázis szabadon csatolható, a kimenetek kombinálhatók (pl. CH1 = CH1 + CH2 + CH3 + CH4)
- 4 csatornás szinkronizáció: Az egyik csatornán végrehajtott változtatások automatikusan átkerülnek a másik háromra.
- Egy kattintásos jel-zaj arány: Gauss-zaj szuperpozíciója az interferencia-tűrés közvetlen értékeléséhez
- 15 modulációs típus: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Digitális protokoll kimenet: SPI, I²C és UART
- Nagy pontosságú frekvenciaszámláló: Hardveres frekvenciaszámláló 100 MHz és 800 MHz közötti mérési tartománnyal
- Tetszőleges hullámforma-szerkesztő: Több mint 200 integrált hullámforma, szerkesztés a készüléken vagy a PC-n rajzolás és matematikai függvények segítségével

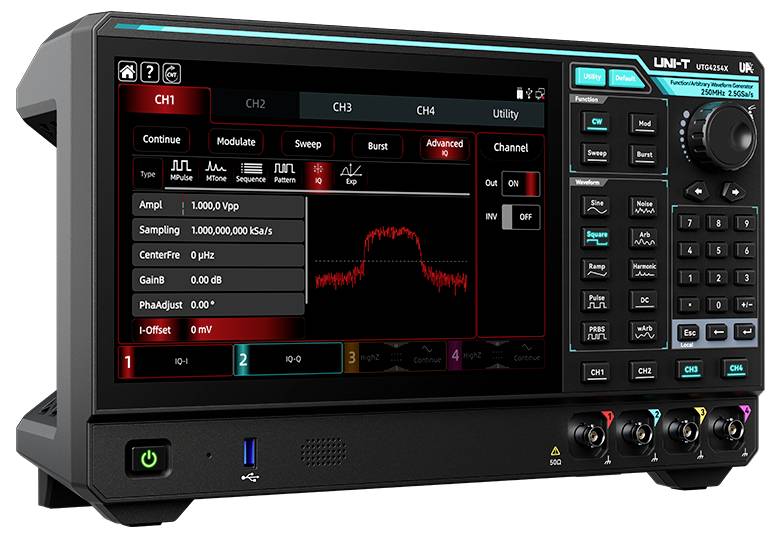

- Bővített hullámformák alapfelszereltségként: Több impulzus, Több hang, Szekvencia, Minta, IQ és Exp
Szállítás tartalma
- UTG4254X x1
- 1 db tápkábel
- 1 db USB adatkábel
- BNC-BNC kábel x4
Tudnivalók
Egyéb modellek
-UTG4164X: 4 csatorna, 160 MHz-es kimeneti frekvencia, 2,5 GSa/s mintavételi frekvencia, 16 bites függőleges felbontás, 128 Mpts tetszőleges hullámforma-hossz, 10,1 hüvelykes TFT-LCD érintőképernyő
-UTG4104X: 4 csatorna, 100 MHz-es kimeneti frekvencia, 2,5 GSa/s mintavételi frekvencia, 16 bites függőleges felbontás, 128 Mpts tetszőleges hullámforma-hossz, 10,1 hüvelykes TFT-LCD érintőképernyő
