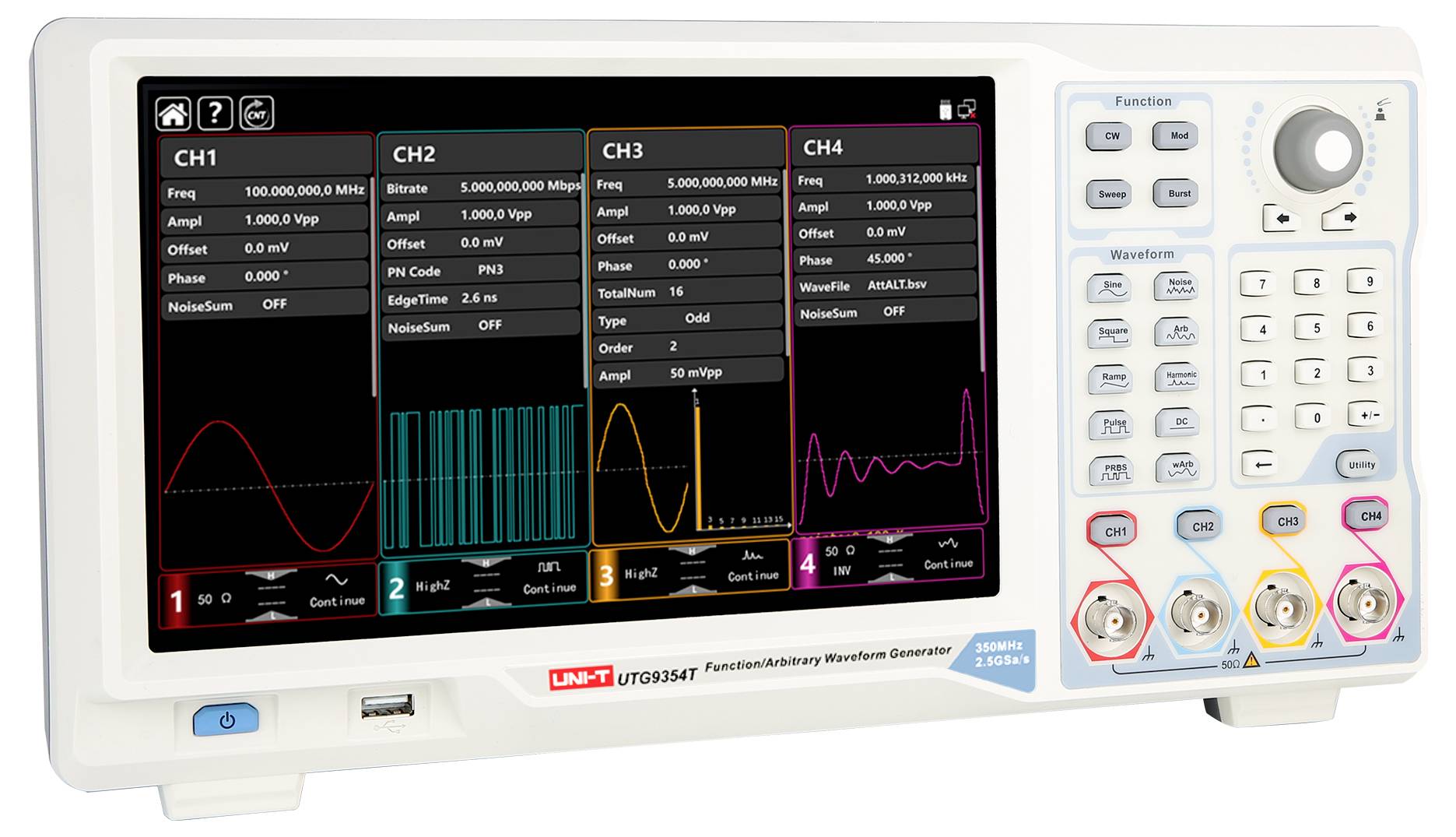

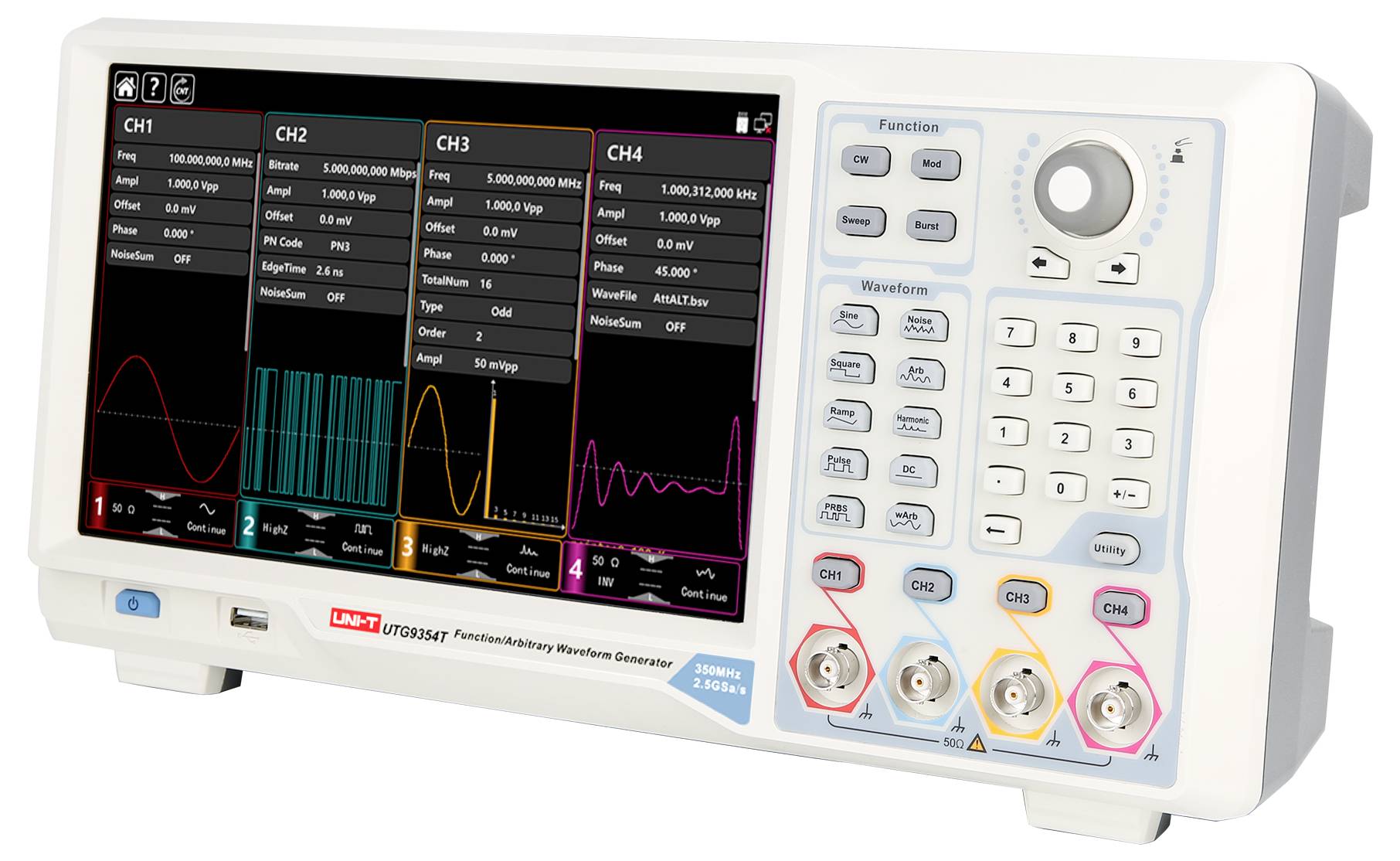

Uni-T UTG9354T Hálózatról működő függvénygenerátor 350 MHz (max) 4 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj,
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
3 db
Szám
Összesen (926 764 Ft / Darab)
926 764 Ft
ÁFA nélkül
Már csak 3 db érhető el
Főbb jellemzők
UNI-T UTG9354T tetszőleges függvénygenerátor 350MHz 4 csatornás 2,5GSa/S 64Mpts10,1 hüvelykes TFT LCD
- - Max. Kimeneti frekvencia: 350 MHz
- - Mintavételi sebesség: 2,5 GSa/s
- - Függőleges felbontás: CH3 és CH4: 16 bit, CH1 és CH2: 14 bit
- - Csatornák: 4
- - Tetszőleges hullámforma hossza: 64 Mpts
- - Kijelző: 10,1 hüvelykes TFT LCD
Műszaki adatok
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
350 MHz (max)
- Kimeneti jelformák
Tetszőleges
Négyszög
Pulzus
Rámpa
Zaj
Színusz
Gyári standard (tanúsítvány nélkül)
- Méret
(Sz x Ma) 220 mm x 350 mm
- Súly
5 kg
- Csatornák száma
4 csatornás
- Frekvencia (max.)
350 MHz
- Szélesség
220 mm
- Magasság
350 mm
- Tápellátás
Hálózatról működik
- Gyártói szám
UTG9354T
Dokumentumok és letöltések
Adatlap
Adatlap 3403918 Uni-T UTG9354T Hálózatról működő függvénygenerátor 350 MHz (max) 4 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj,
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3403918 Uni-T UTG9354T Hálózatról működő függvénygenerátor 350 MHz (max) 4 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj,
Kezelési- és biztonsági utasítások 3403918 Uni-T UTG9354T Hálózatról működő függvénygenerátor 350 MHz (max) 4 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj,
Kezelési- és biztonsági utasítások 3403918 Uni-T UTG9354T Hálózatról működő függvénygenerátor 350 MHz (max) 4 csatornás Tetszőleges, Négyszög, Pulzus, Rámpa, Zaj,
Leírás
Az UTG9354T egy 4 csatornás hullámforma-generátor, amelynek maximális kimeneti frekvenciája 350 MHz, mintavételi sebessége pedig akár 2,5 GSa/s. 16 bites/14 bites függőleges felbontással és 64 Mpt tetszőleges hullámforma-hosszal rendelkezik, így biztosítva a precíz és stabil jelgenerálást. A 10,1 hüvelykes TFT-LCD érintőképernyővel felszerelt UTG9354T intuitív felhasználói felülettel és ergonomikus kialakítással rendelkezik, amely javítja a felhasználói élményt és a munkahatékonyságot.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel

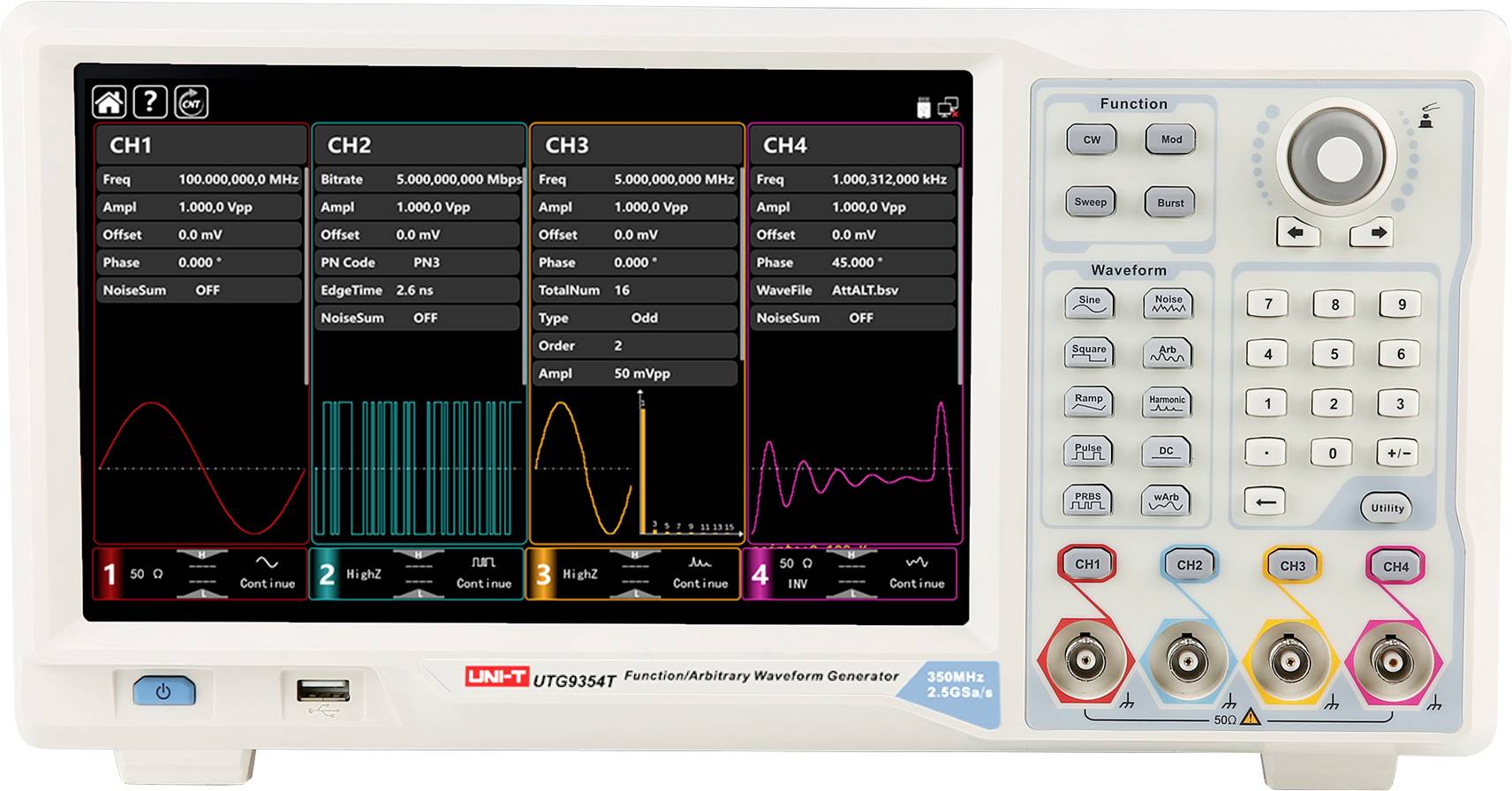

- - 10,1 hüvelykes érintőképernyő: Az UTG9354T egy 10,1 hüvelykes kapacitív érintőképernyővel rendelkezik, 1280×800 felbontással és egy új felhasználói felülettel, amely intuitív kezelést és jobb felhasználói élményt biztosít.
- - 4 csatornás kimenet és 4 sweep mód: Standard 4 csatornás kimenet különböző jelek egyidejű generálásához. A lineáris és logaritmikus sweep módok mellett az UTG9354T két új módot is kínál:
- Lépésenkénti mód: Precíz, lépésenkénti beállítások
- Lista mód: Meghatározott értékek vagy pontok a jelgenerálás pontos vezérléséhez
- - 8 számjegyű frekvenciaszámláló: Nagy pontossággal méri a 100 mHz-től 800 MHz-ig terjedő frekvenciákat, és elemzi az olyan paramétereket, mint a frekvencia, a periódusidő, a kitöltési tényező, valamint a pozitív és negatív impulzusszélesség.
- - Sokoldalú modulációs módok és tetszőleges hullámformák: Támogatja az AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM és egyebeket oktatáshoz és kommunikációs rendszerek teszteléséhez. Több mint 200 előre definiált tetszőleges hullámformát tartalmaz mérnöki, orvosbiológiai, szabványügyi és matematikai alkalmazásokhoz.
- - Protokoll kimenet: Támogatja az SPI, I2C és UART szabványokat, ideális a sokoldalú digitális interfész teszteléshez.
- - PRBS és SNR funkció:
- - PRBS generátor a nagysebességű adatátvitel bithibaarányának teszteléséhez
- - Jel-zaj arány funkció a Gauss-zaj szuperponálására az eszközök zajtűrésének értékeléséhez
Szállítás tartalma
- - UTG9354T (4 csatorna, 350 MHz)
- - Tápkábel × 1
- - 1 db USB adatkábel
- - 4 db BNC-BNC kábel
- - Többnyelvű biztonsági utasítások
- - Gyors útmutató
- - Kalibrációs tanúsítvány
Tudnivalók
Egyéb modellek
- UTG9604T: Hullámforma-generátor, 600 MHz kimeneti frekvencia, 2,5 GSa/s mintavételi frekvencia, 16 bites függőleges felbontás, 4 csatorna, 64 Mpts tetszőleges hullámforma-hossz, 10,1 hüvelykes TFT-LCD érintőképernyő.
- UTG9504T: Hullámforma-generátor, 500 MHz kimeneti frekvencia, 2,5 GSa/s mintavételi frekvencia, 16-bit/14 bites függőleges felbontás, 4 csatorna, 64 Mpts tetszőleges hullámforma-hossz, 10,1 hüvelykes TFT LCD érintőképernyő.
