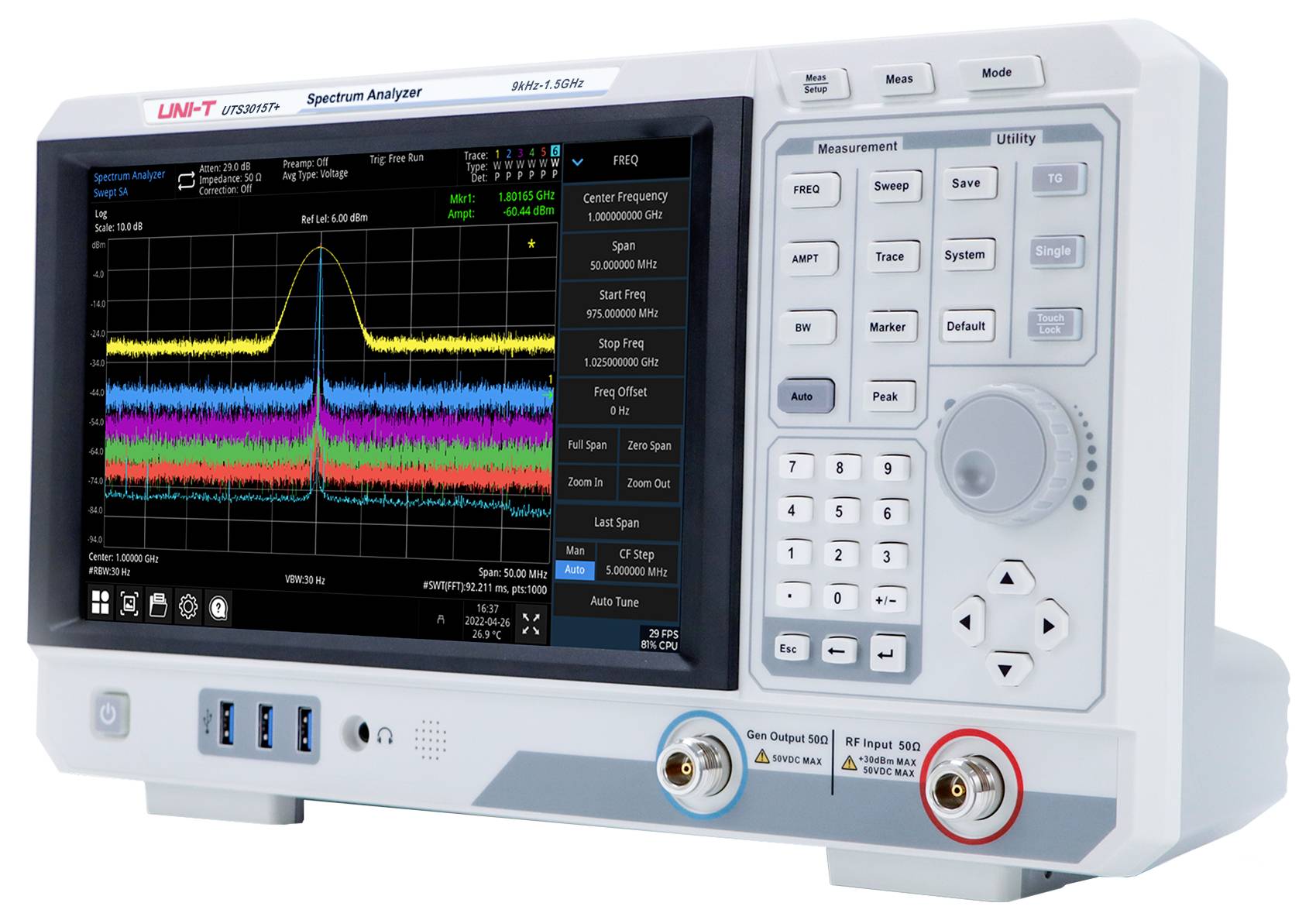

Uni-T UTS3015T+ Spektrum analizátor 1.5 GHz Tracking generátor
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T spektrumanalizátor UTS3015T+ 1,5 GHz-es sávszélességgel
- Frekvenciatartomány: 9 kHz / 1,5 GHz
- RBW: 1 Hz – 1 MHz
- Fáziszaj: –98 dBc/Hz @10 kHz
- DANL: –161 dBm
- Követésgenerátor: Standard
- Tükröződésmérés: Standard (UT-RB60 tartozékkal)
- Szkennelési pontok: 10 001
- Kijelző: 10,1 hüvelykes TFT LCD (érintőképernyő)
Műszaki adatok
- 4 sáv áll rendelkezésre
- Termék típus
Spektrum analizátor
- Sávszélesség
1.5 GHz
- Analóg bemenetek száma (max.)
1
- Bemenetek
RF bemenet
- Kimeneti szint
-100 - 30 dBm
- Méret
(Sz x Ma) 378 mm x 218 mm
- Súly
4.55 kg
- Digitális bemenetek száma (max.)
1
- Oszcilloszkóp jellemzők
Tracking generátor
- Szélesség
378 mm
- Magasság
218 mm
- Csatlakozók
USB-Device
USB-Host
LAN
HDMI
Dokumentumok és letöltések
Adatlap
Adatlap 3532378 Uni-T UTS3015T+ Spektrum analizátor 1.5 GHz Tracking generátor
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532378 Uni-T UTS3015T+ Spektrum analizátor 1.5 GHz Tracking generátor
Kezelési- és biztonsági utasítások 3532378 Uni-T UTS3015T+ Spektrum analizátor 1.5 GHz Tracking generátor
Kezelési- és biztonsági utasítások 3532378 Uni-T UTS3015T+ Spektrum analizátor 1.5 GHz Tracking generátor
Leírás

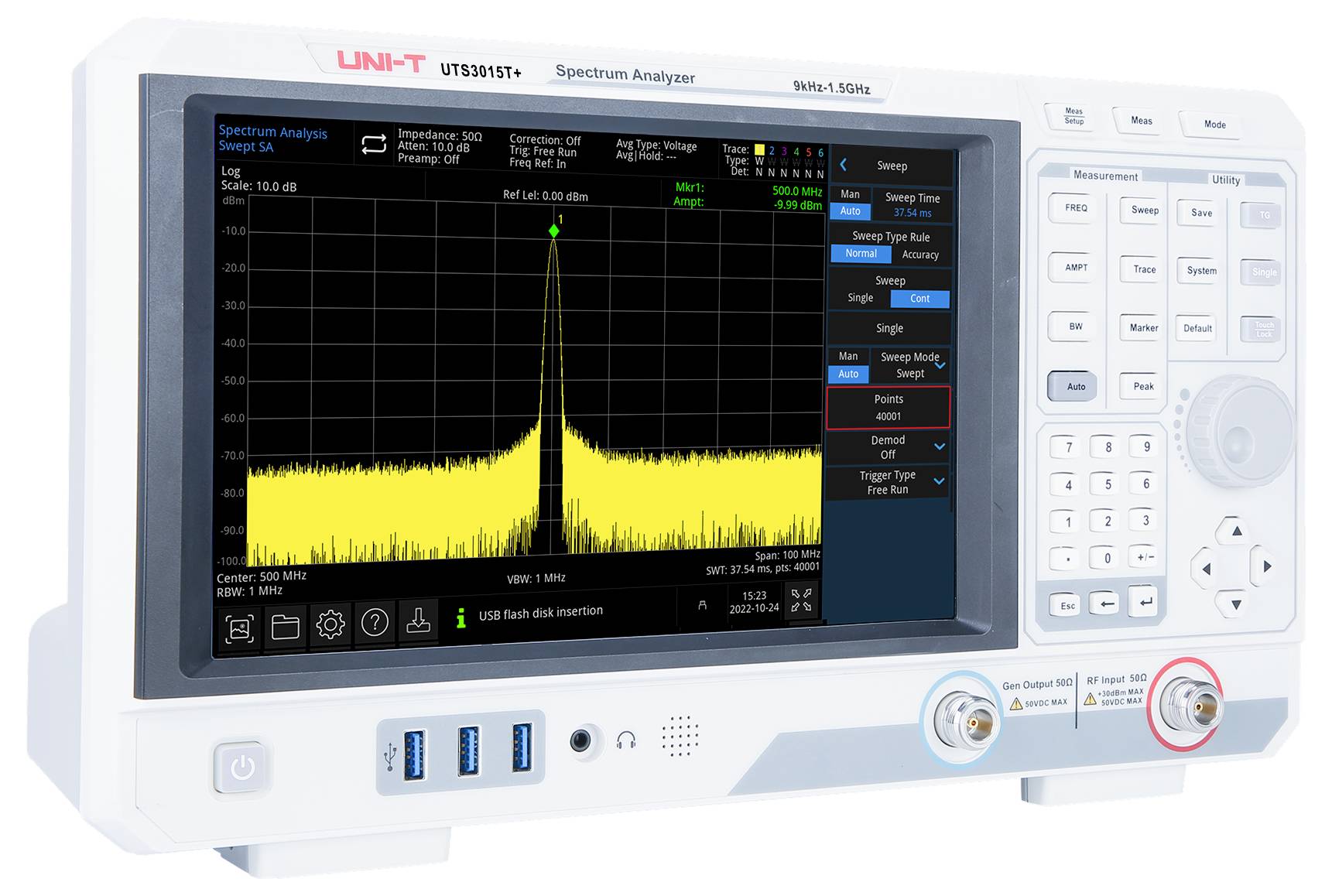

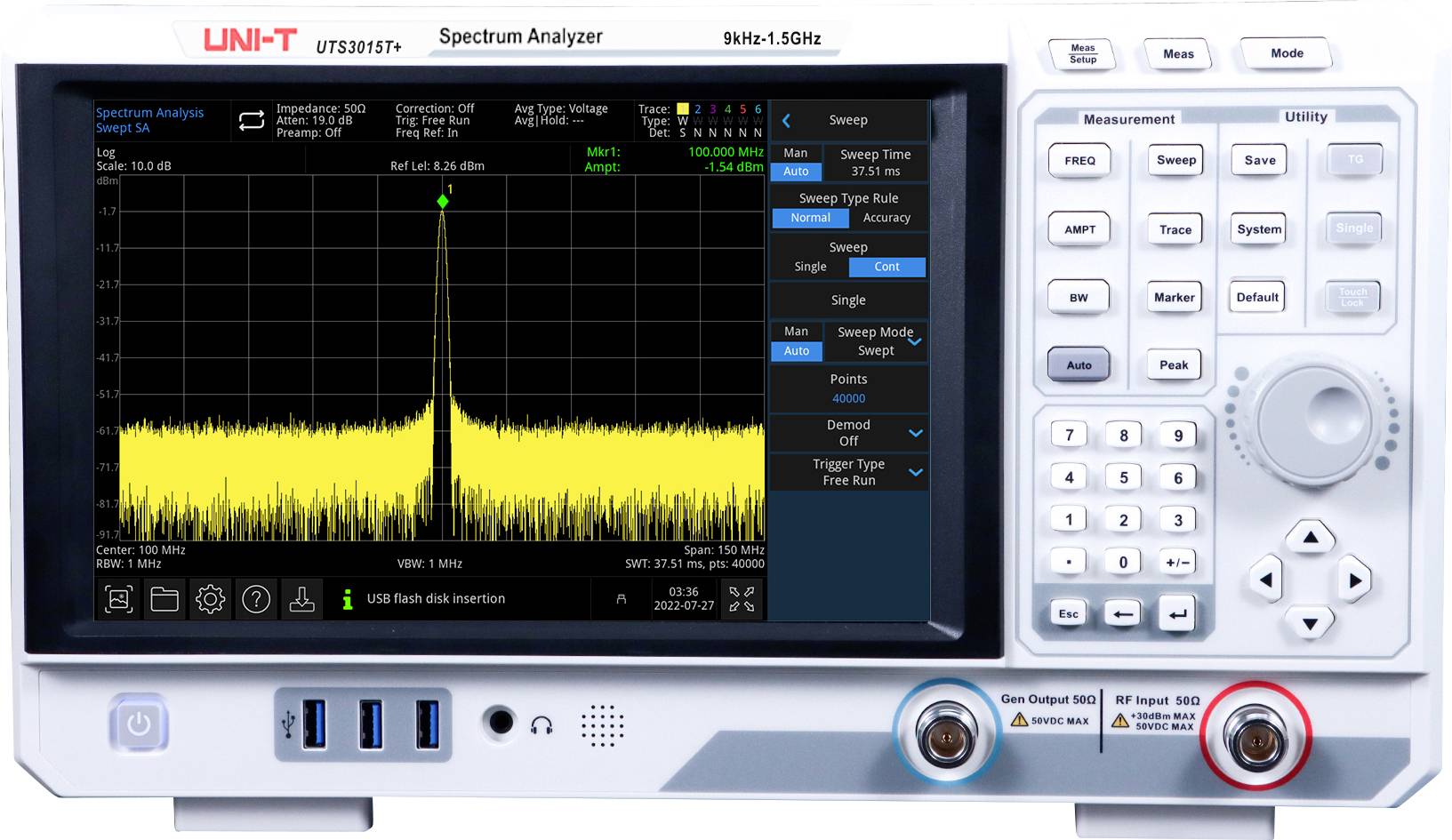

Az UTS3015T+ egy sokoldalú spektrumanalizátor, 9 kHz-től 1,5 GHz-ig terjedő frekvenciatartománnyal. Digitális középfrekvenciás (IF) technológiával és akár 10 001 mérési pontot is képes nagy sweep-felbontással felszerelve, precíz frekvenciatartomány-elemzéseket kínál fejlesztés, gyártás és oktatás számára. 10,1 hüvelykes kapacitív érintőképernyőjének, kiváló, akár -161 dBm DANL-ig terjedő érzékenységének és kiterjedt elemző funkcióinak köszönhetően az UTS3015T+ ideális olyan feladatokhoz, mint az EMC előtesztek, funkcionális és végső tesztek az elektronikai gyártásban, valamint az RF képzés és a vezeték nélküli kommunikációs mérések.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Frekvenciamérési tartomány: 9 kHz - 1,5 GHz (modelltől függően)
- Kijelző zajszintje (DANL) akár -161 dBm (tipikus)
- Fáziszaj: kevesebb, mint –98 dBc/Hz @10 kHz eltolás (tipikus)
- Amplitúdópontosság: kevesebb, mint 0,7 dB
- Szkennelési pontok: akár 10 001
- Átlagos sugárzási frekvencia (min.): 1 Hz
- 10,1 hüvelykes kapacitív HD érintőképernyő (1280 × 800)
- USB és LAN interfészek, SCPI protokoll támogatás
- Követőgenerátor kimenete (standard)
- Bővített egygombos mérési funkciók (opcionális)
- EMI előszűrés (opcionális)
- Analóg demodulációs analízis (opcionális)
Szállítás tartalma
- 1x UTS3015T+ (spektrumanalizátor, 9 kHz - 1,5 GHz)
- 1 db hálózati kábel
- 1x USB 2.0 nyomtatókábel, 1,5 m, USB AB
- 1x páramentesítő szer, 3 g
- Kalibrálási bizonylat
- 1x Biztonsági utasítások (többnyelvű)
- 1x Gyors üzembe helyezési útmutató (angol)
Tudnivalók
Opcionális bővítmények
UTS1000-EMI: EMI szoftver
UTS1000-AMK: Bővített mérési funkciók
UTS1000-AMA: Opció analóg demodulációs méréshez
Egyéb modellek
UTS3084T+ – Spektrumanalizátor 9 kHz-től 8,4 GHz-ig terjedő frekvenciatartománnyal, 1 Hz-től 3 MHz-ig terjedő RBW-vel, kiváló –98 dBc/Hz @10 kHz fáziszajjal, akár –161 dBm érzékenységgel és 10,1 hüvelykes kapacitív érintőképernyővel.
UTS3036T+ – Spektrumanalizátor 9 kHz-től 3,6 GHz-ig terjedő frekvenciatartománnyal, 1 Hz-től 3 MHz-ig terjedő RBW-vel, –98 dBc/Hz fáziszajjal @10 kHz-en, –161 dBm érzékenységgel és 10,1 hüvelykes kapacitív érintőképernyős TFT kijelzővel.
UTS3032T+ – Spektrumanalizátor 9 kHz-től 3,2 GHz-ig terjedő frekvenciatartománnyal, 1 Hz-től 1 MHz-ig terjedő RBW-vel, –98 dBc/Hz fáziszajjal @10 kHz-en, –161 dBm érzékenységgel és nagyméretű, 10,1 hüvelykes kapacitív érintőképernyővel.
