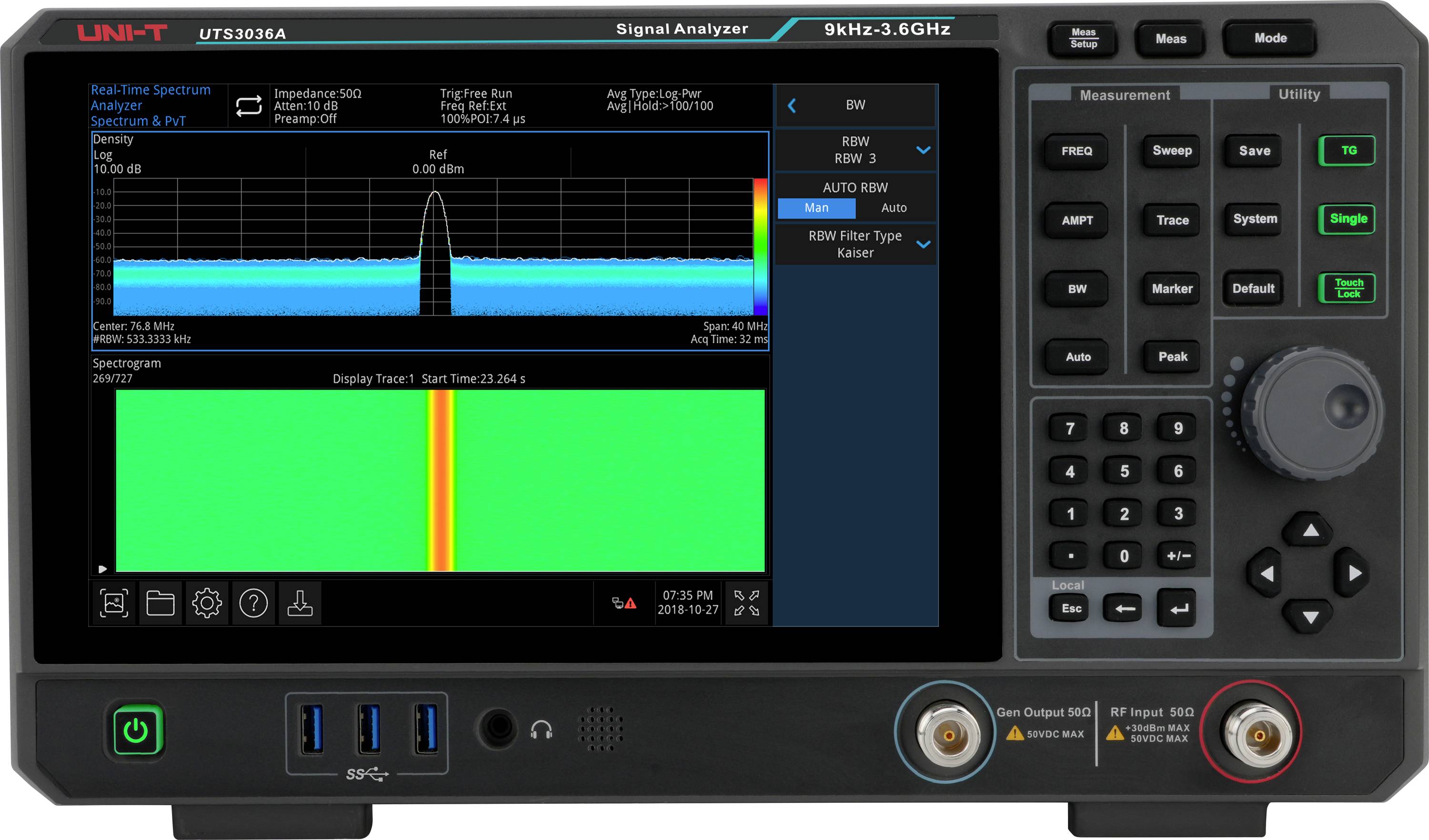

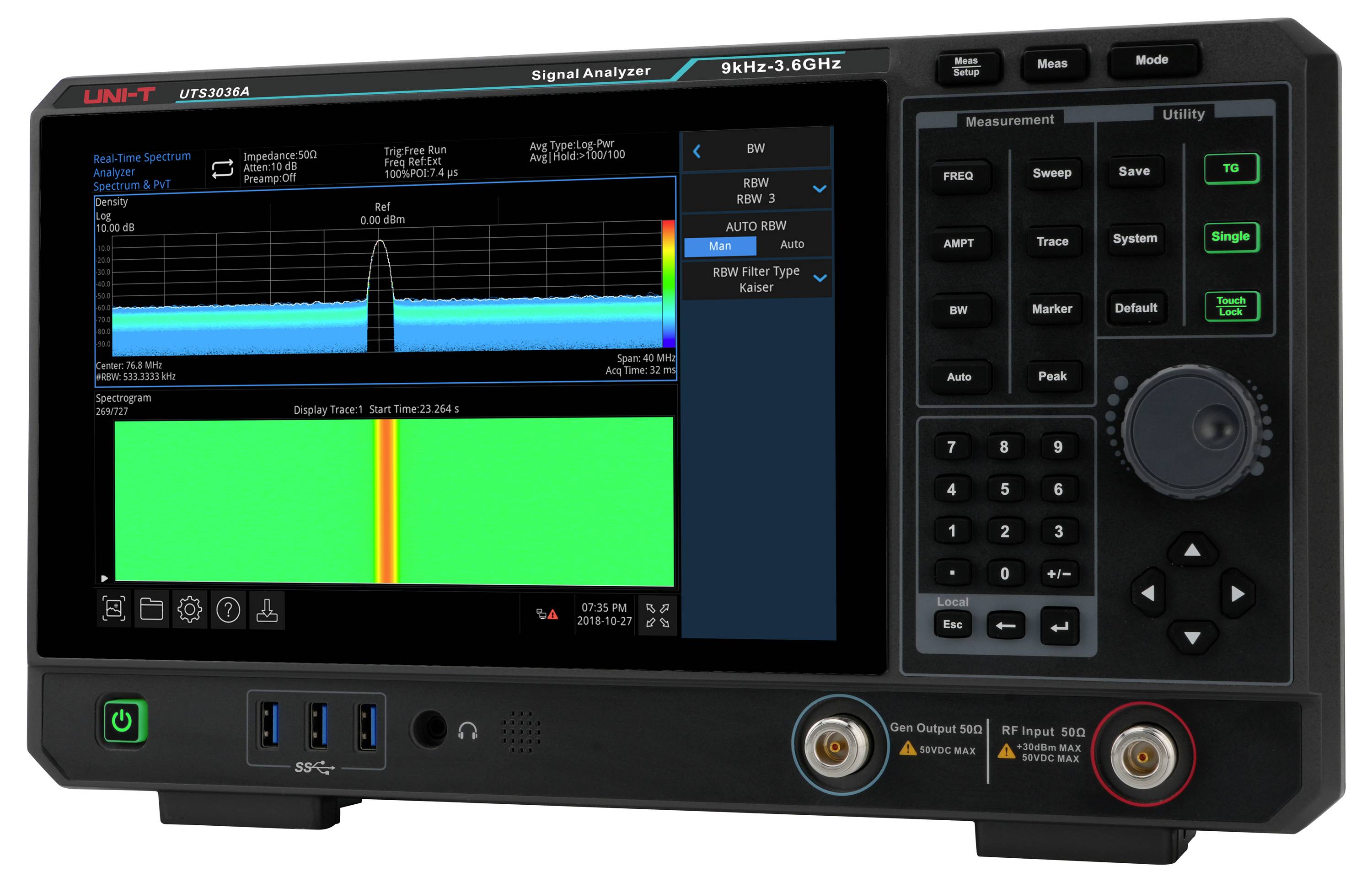

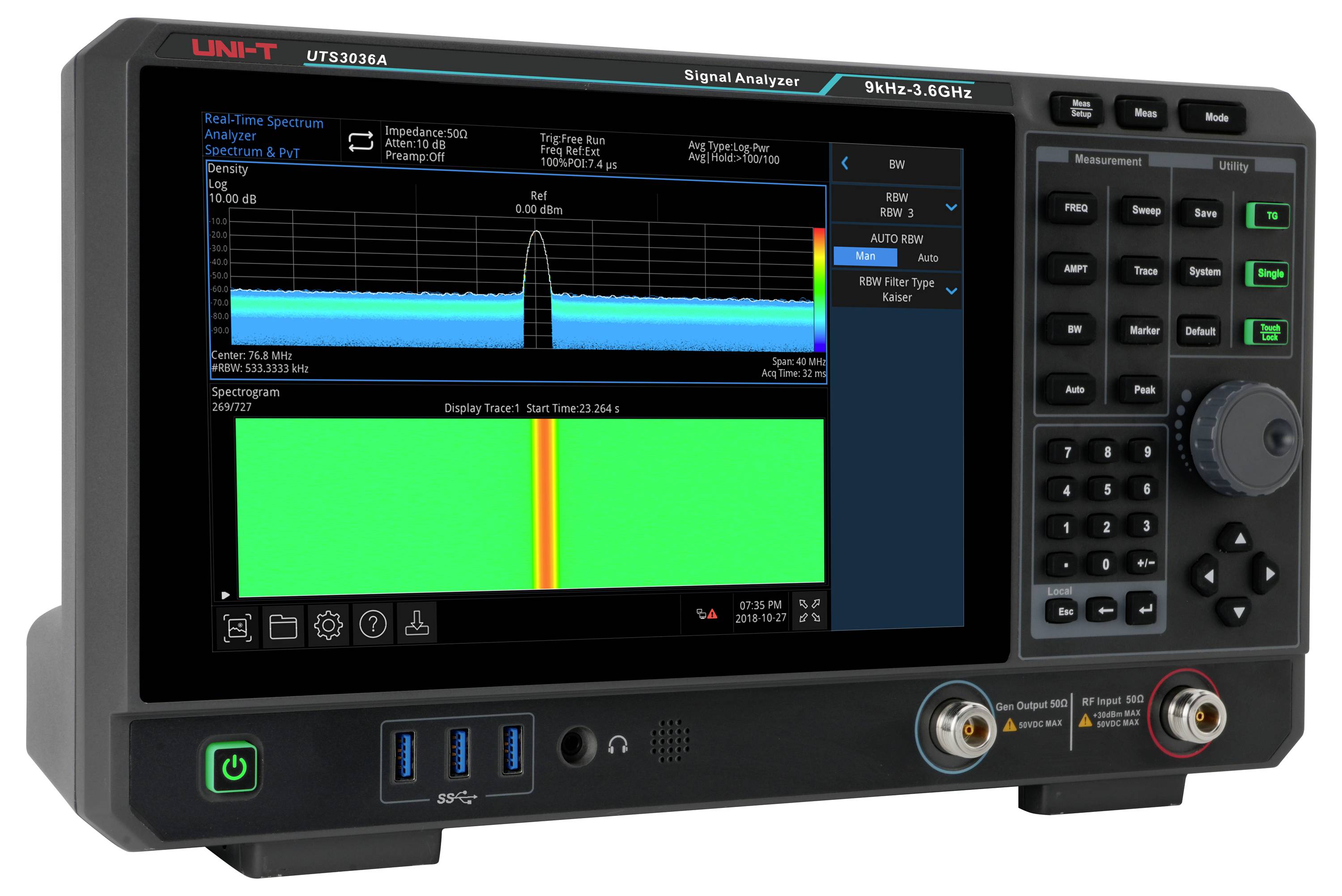

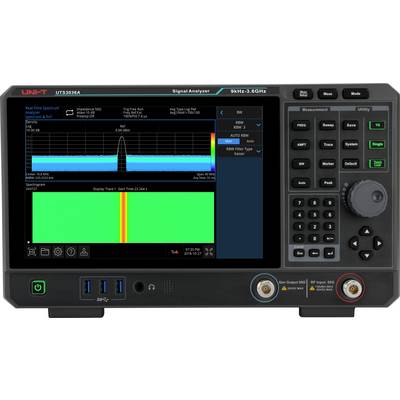

Uni-T UTS3036A Spektrum analizátor 3.6 GHz 14 bit
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UTS3036A jel-/spektrumanalizátor 3,6 GHz-es sávszélességgel
- Frekvenciatartomány: 9 kHz – 3,6 GHz
- RBW: 1 Hz – 10 MHz
- Fáziszaj: –100 dBc/Hz @10 kHz
- DANL (átlagos zajszint): -165 dBm
- Követésgenerátor: Standard
- Kijelző: 10,1 hüvelykes TFT LCD (érintőképernyő)
- Elemzési sávszélesség: 40 MHz (opcionális)
Műszaki adatok
- Termék típus
Spektrum analizátor
- Sávszélesség
3.6 GHz
- Mintavételezési ráta/csatorna
51.2 Msa/s
- Felbontás
14 bit
- Analóg bemenetek száma (max.)
1
- Bemenetek
RF bemenet
- Méret
(Sz x Ma) 378 mm x 218 mm
- Súly
4.96 kg
- Digitális bemenetek száma (max.)
1
- Szélesség
378 mm
- Magasság
218 mm

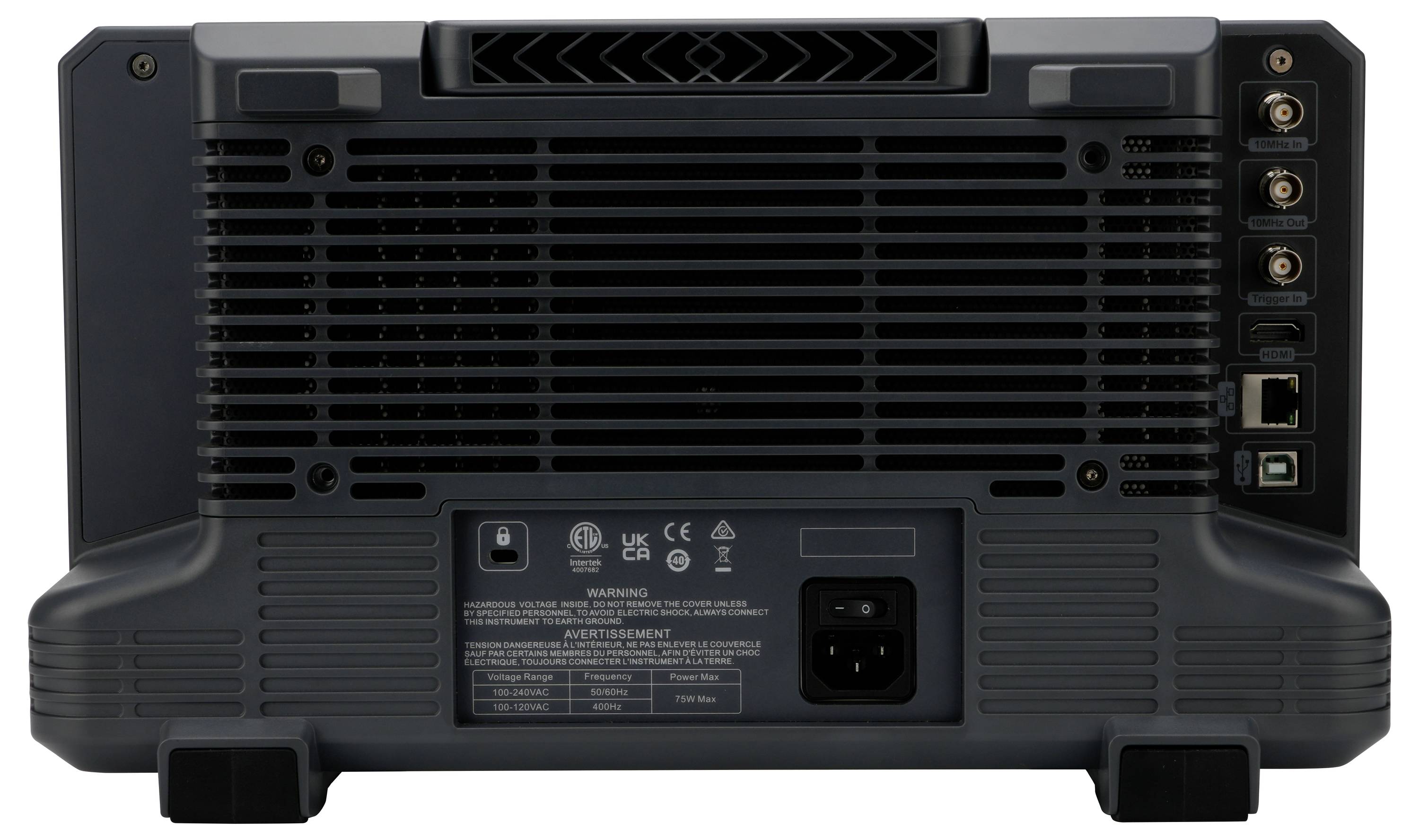

- Csatlakozók
USB-Device
USB-Host
LAN
HDMI
Dokumentumok és letöltések
Adatlap
Adatlap 3532365 Uni-T UTS3036A Spektrum analizátor 3.6 GHz 14 bit
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532365 Uni-T UTS3036A Spektrum analizátor 3.6 GHz 14 bit
Kezelési- és biztonsági utasítások 3532365 Uni-T UTS3036A Spektrum analizátor 3.6 GHz 14 bit
Kezelési- és biztonsági utasítások 3532365 Uni-T UTS3036A Spektrum analizátor 3.6 GHz 14 bit
Leírás
Az UTS3036A egy sokoldalú jelanalizátor kutatás-fejlesztéshez, gyártáshoz és oktatáshoz, 9 kHz-től 3,6 GHz-ig terjedő frekvenciatartománnyal. Támogatja a valós idejű spektrumanalízist, a vektorhálózat-analízist (VNA), a vektorjel-analízist (VSA) és az EMI-analízist, és ideálisan alkalmas automatikus vezérlőrendszerekhez és különféle tesztelési követelményekhez.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Frekvenciatartomány: 9 kHz ... 3,6 GHz
- Kijelzett átlagos zajszint (DANL): -165 dBm/Hz (tipikus)
- Fáziszaj: kevesebb, mint -100 dBc/Hz (10 kHz-es eltolás, tipikus)
- Amplitúdópontosság: kevesebb, mint 0,7 dB
- Mintapontok: akár 40 001
- Minimális felbontási sávszélesség (RBW): 1 Hz
- Követésgenerátor (TG): Alapértelmezett
- Vektorhálózati elemzés (VNA): Standard
- Valós idejű spektrumanalízis mód (RTSA): valószínűségi sűrűséggel és spektrumkijelzéssel, standard sávszélesség 10 MHz
- Opcionális valós idejű sávszélesség (RTSA): akár 40 MHz
- Különböző trigger módok és trigger sablonok állnak rendelkezésre.
- Egygombos mérési funkciók (opcionális)
- EMI elemző funkció (opcionális)
- Analóg demodulációs analízis (opcionális)
- Vektorjel-elemzés (opcionális)
- 10,1 hüvelykes, többérintéses HD kijelző (1280 × 800)
- Támogatja az SCPI parancsokat (szabványos parancsok programozható eszközökhöz)
Szállítás tartalma
- 1x UTS3036A (jel analizátor, 9 kHz - 3,6 GHz)
- 1 db hálózati kábel
- 1x USB 2.0 nyomtatókábel, 1,5 m, USB AB
- 1x páramentesítő szer, 3 g
- Kalibrálási bizonylat
- 1x Biztonsági utasítások (többnyelvű)
- 1x Gyors üzembe helyezési útmutató (angol)
Tudnivalók
Az UTS3000A sorozat opciói:
UTS3000A-EMI – EMI mérési opció az UTS3000A sorozathoz
UTS3000A-AMK – Bővített mérési funkciók az UTS3000A sorozathoz
UTS3000A-AMA – Analóg demodulációs mérés az UTS3000A sorozathoz
UTS3000A-B40 – RTSA 40 MHz-es elemzési opció az UTS3000A sorozathoz
UTS3000A-I/Q – I/Q elemzési opció az UTS3000A sorozathoz
UTS3000A-VSA – Digitális demodulációelemzési opció az UTS3000A sorozathoz
Az UTS3000A sorozat további modelljei:
UTS3084A – 9 kHz – 8,4 GHz, 1 Hz – 10 MHz felbontás sávszélesség, -165 dBm érzékenység, 10,1 hüvelykes érintőképernyő, követőgenerátorral
UTS3060A – 9 kHz – 6,0 GHz, 1 Hz – 10 MHz felbontás sávszélesség, -165 dBm érzékenység, 10,1 hüvelykes érintőképernyő, követőgenerátorral
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
