Uni-T UTS3084T Spektrum analizátor Gyári standard (tanúsítvány nélkül) 80 MHz 16 bit Spektrum analizátor
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UTS3084T spektrumanalizátor 8,4 GHz-es sávszélességgel
- Frekvenciatartomány: 9 kHz – 8,4 GHz
- RBW: 1 Hz – 3 MHz
- Fáziszaj: –98 dBc/Hz @10 kHz
- DANL: –161 dBm
- Követésgenerátor: Standard
- Szkennelési pontok: 40 001
- Kijelző: 10,1 hüvelykes TFT LCD (érintőképernyő)
Műszaki adatok
- Kijelző: 4,3 hüvelykes TFT-LCD WVGA felbontással (480 x 272)
- Termék típus
Spektrum analizátor
- Sávszélesség
80 MHz
- Mintavételezési ráta/csatorna
200 Msa/s
- Felbontás
16 bit
- Analóg bemenetek száma (max.)
2
Gyári standard (tanúsítvány nélkül)
- Teljesítményfelvét
20 W
- Méret
(Sz x Ma) 215 mm x 103 mm
- Súly
2.2 kg
- Oszcilloszkóp jellemzők
Spektrum analizátor
- Szélesség
215 mm
- Magasság
103 mm
- Csatlakozók
USB-Host
USB-Device
- Memóriamélység/csatorna
4 kpts
Dokumentumok és letöltések
Adatlap
Adatlap 3757396 Uni-T UTS3084T Spektrum analizátor Gyári standard (tanúsítvány nélkül) 80 MHz 16 bit Spektrum analizátor
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3757396 Uni-T UTS3084T Spektrum analizátor Gyári standard (tanúsítvány nélkül) 80 MHz 16 bit Spektrum analizátor
Leírás
Az UTS3084T akár 8,4 GHz-es frekvenciáig teszi lehetővé a méréseket. Széles frekvenciasáv-lefedettséget kínálnak, és kiváló teljesítmény jellemzi őket. A sorozat egy kifinomult, teljesen digitális középfrekvenciás (IF) technológián alapul. Széleskörű elemzési funkciókat és akár 40 001 mintavételi pontot is biztosít, így pontosabb és hatékonyabb frekvenciatartomány-elemzést tesz lehetővé. Ezenkívül az UTS3084T egy 10,1 hüvelykes érintőképernyővel van felszerelve, amely kényelmes és felhasználóbarát kezelést tesz lehetővé. Az eszközök alkalmasak funkcionális, végtermék- és minőségellenőrzésre az elektronikai gyártásban, valamint vezeték nélküli kommunikációs, rádiófrekvenciás és mikrohullámú képzési, EMC előtesztelési, félvezető-méréstechnikai és számos más alkalmazási területen.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel

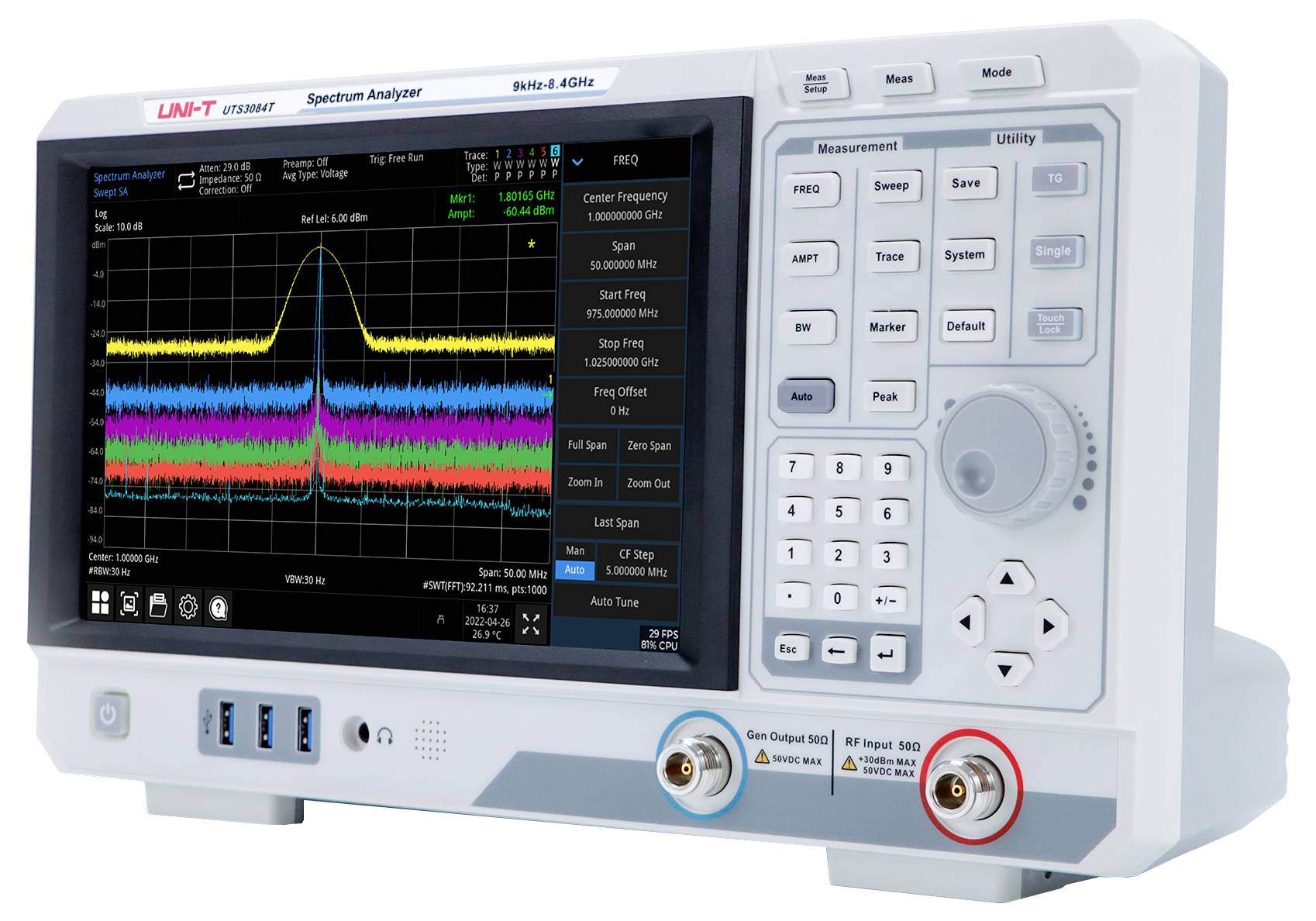

- Többpontos érintőképernyős HD kijelző az intuitív kezeléshez: 10,1 hüvelykes kapacitív, többpontos érintőképernyős HD kijelző gyors menünavigációval és gesztusvezérléssel (húzás, nagyítás, méretezés) a különösen felhasználóbarát kezelés érdekében.
- Nagy érzékenység a gyenge jelek elemzéséhez: Akár -161 dBm DANL értékével az UTS3000B sorozat lehetővé teszi még a nagyon gyenge jelek pontos érzékelését is.
- Kivehető porszűrő a nagy megbízhatóság érdekében: A kivehető porszűrő megkönnyíti a tisztítást, és megbízhatóan védi a készüléket a portól, így megakadályozza a rövidzárlatot és a károsodást.

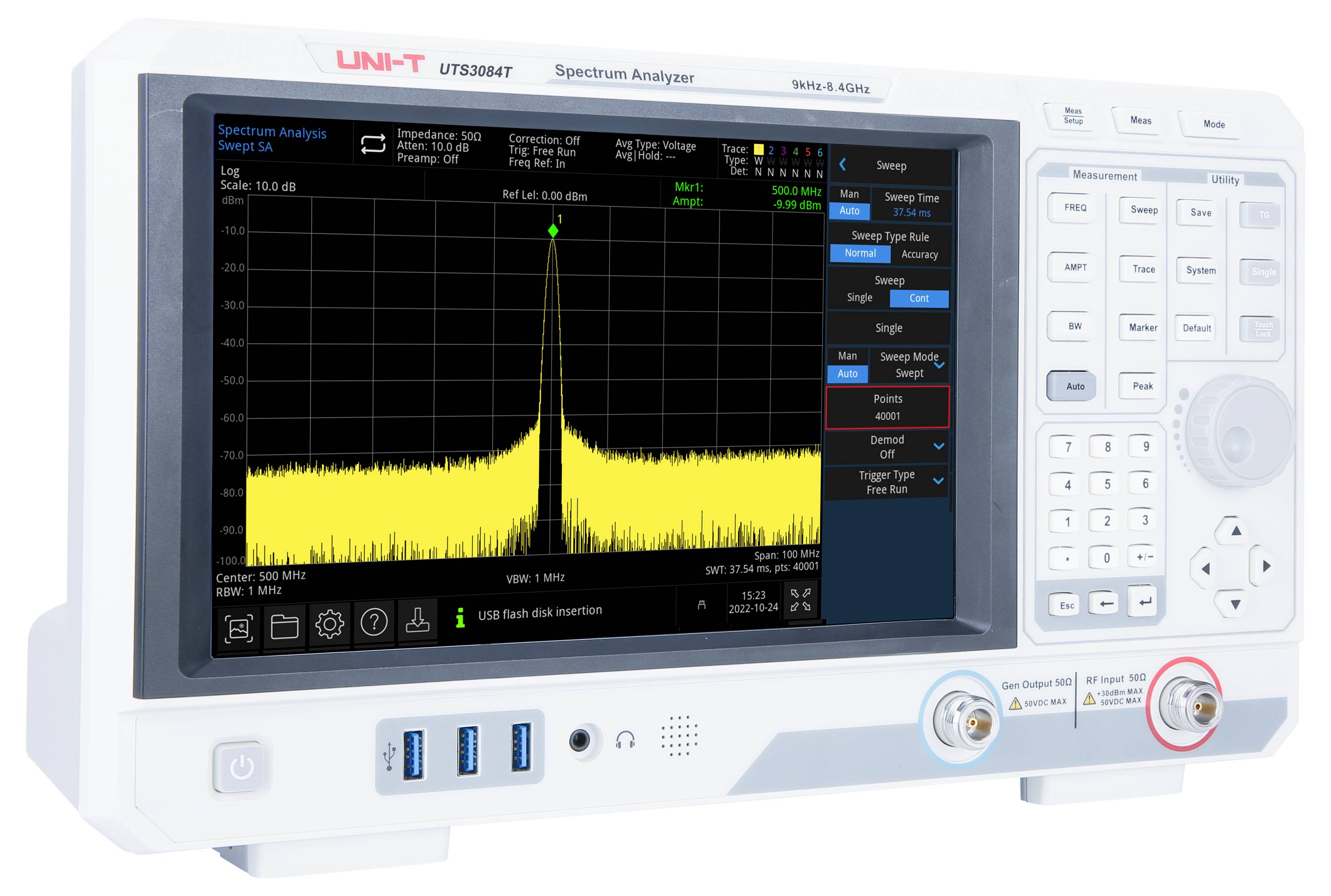

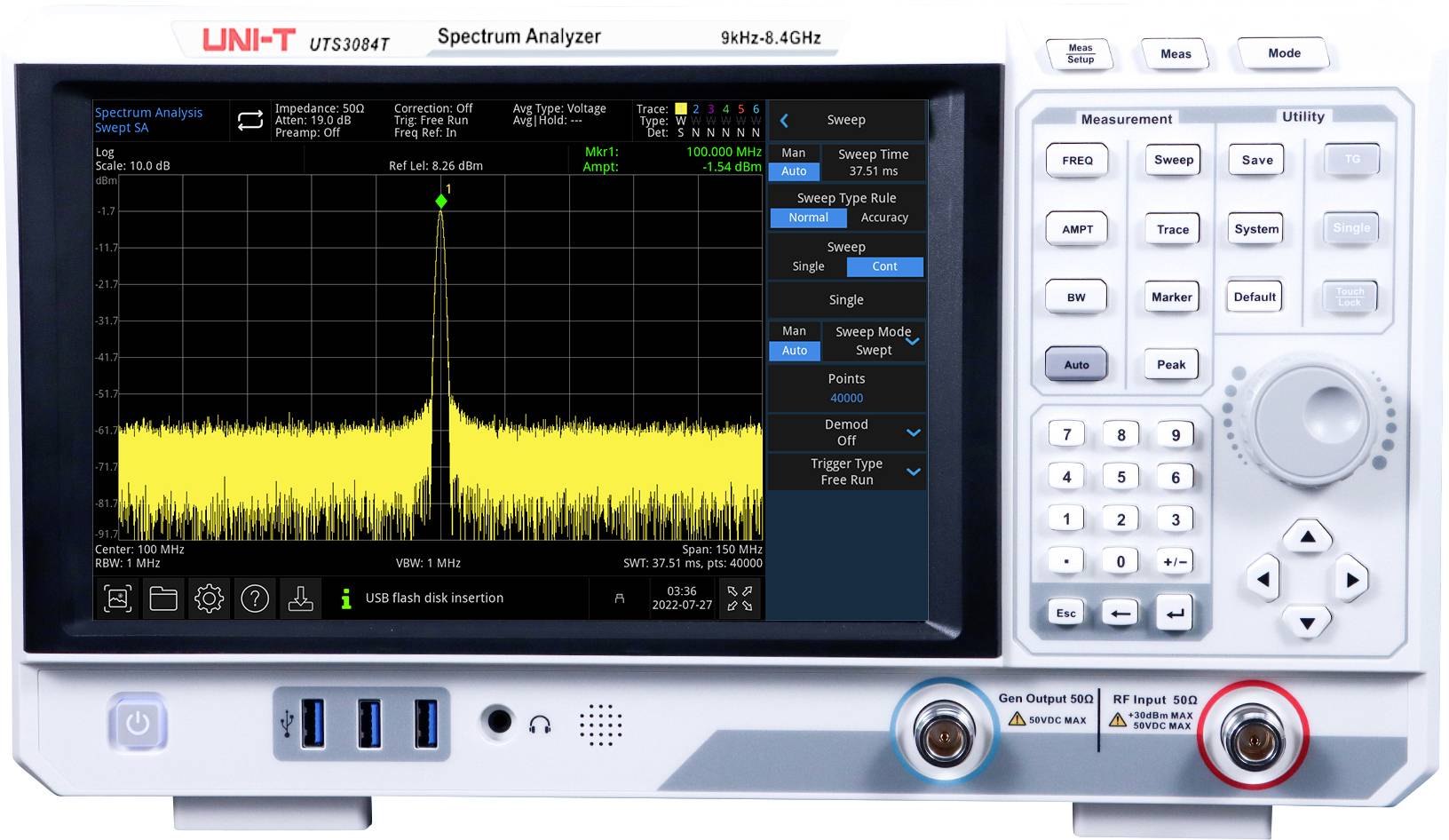

- Akár 40 001 sweep pont a nagyobb felbontás érdekében: A nagyszámú mintavételi pont jobb frekvenciafelbontást biztosít, és megkönnyíti a nehezen megtalálható jelek észlelését.
- Kiváló szelektivitás: Lehetővé teszi a különböző amplitúdójú szomszédos jelek pontos elválasztását.
- EMI előzetes megfelelőségi támogatás: Opcionális tartozékokkal és közeltéri szondákkal kombinálva az EMC-problémák korán észlelhetők, és a fejlesztési idő lerövidíthető.
Szállítás tartalma
- UTS3084T × 1
- 1 db tápkábel
- 1 db USB-kábel
Tudnivalók
Szoftveropciók:
UTS3000-EMI: EMI szoftver
UTS3000-AMK: Bővített mérési funkciók
UTS3000-AMA: Opció analóg demodulációs méréshez
További modellek:
-UTS3084T+: 9 kHz – 8,4 GHz frekvenciatartomány, 1 Hz – 3 MHz RBW, –98 dBc/Hz @10 kHz fáziszaj, –161 dBm DANL, követőgenerátor, reflexiós mérés, 40 001 szkennelési pont, 10,1 hüvelykes TFT-LCD (érintőképernyő).
