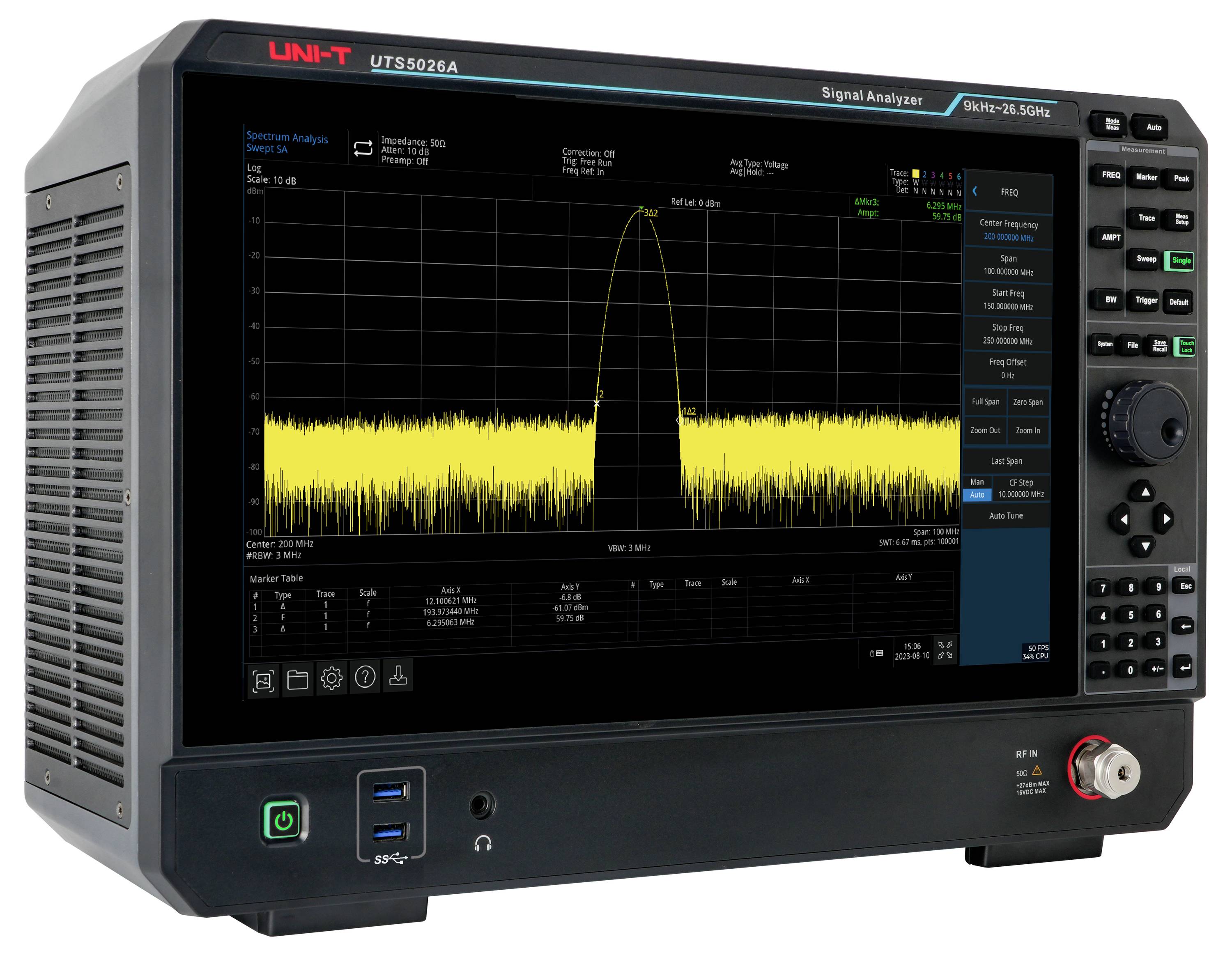

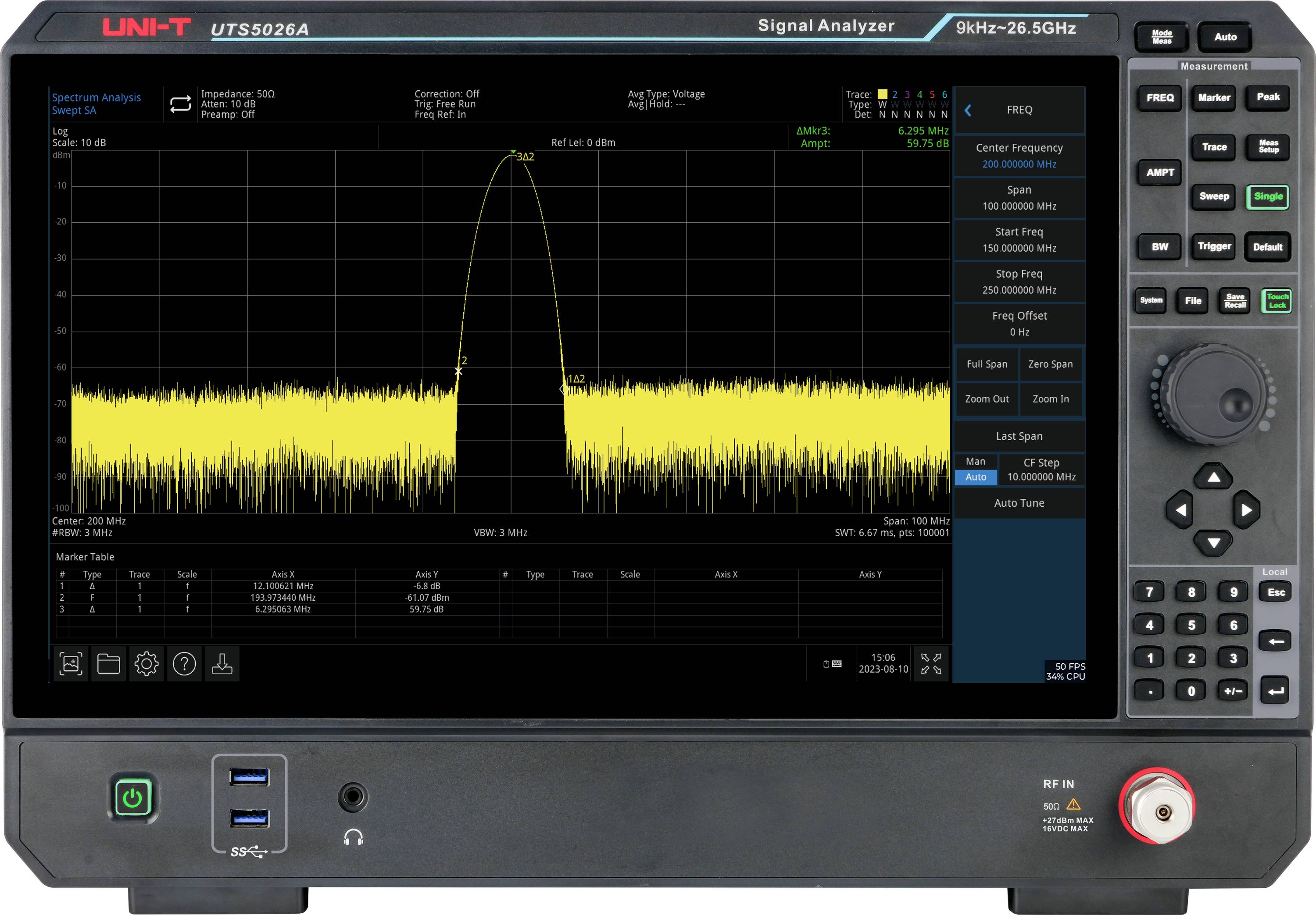

Uni-T UTS5026A Spektrum analizátor 9 kHz, 26.5 GHz
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UTS5026A – Nagy felbontású jel-/spektrumanalizátor 26,5 GHz-es sávszélességgel
- Frekvenciatartomány: 9 kHz – 26,5 GHz
- DANL: Akár -163 dBm (tipikus)
- Fáziszaj: kevesebb, mint –107 dBc/Hz @ 10 kHz eltolás (tipikus)
- Sweep pontok: Akár 100 001 nagy felbontáshoz
- RBW: 1 Hz – 3 MHz (10%-os lépésekben) és fix értékek 4, 5, 6, 8 MHz
- Kijelző: 15,6"-os TFT LCD érintőképernyő
Műszaki adatok
- Üzemi hőmérséklet: 0 - 40 °C
- 15,6 hüvelykes, Full HD 1920 x 1080 felbontású érintőképernyő
- DANL akár -163 dBm
- Szkennelési pontok
- Moduláris mérések (EMI, VSA, LTE/NR stb.)
- Termék típus
Spektrum analizátor
- Sávszélesség
9 kHz
26.5 GHz
- Mintavételezési ráta/csatorna
1 Msa/s
- Analóg bemenetek száma (max.)
1
- Kimeneti szint
-170 - 30 dBm
- Méret
(Sz x Ma) 445 mm x 311 mm
- Súly
11 kg
- Szélesség
445 mm
- Magasság
311 mm

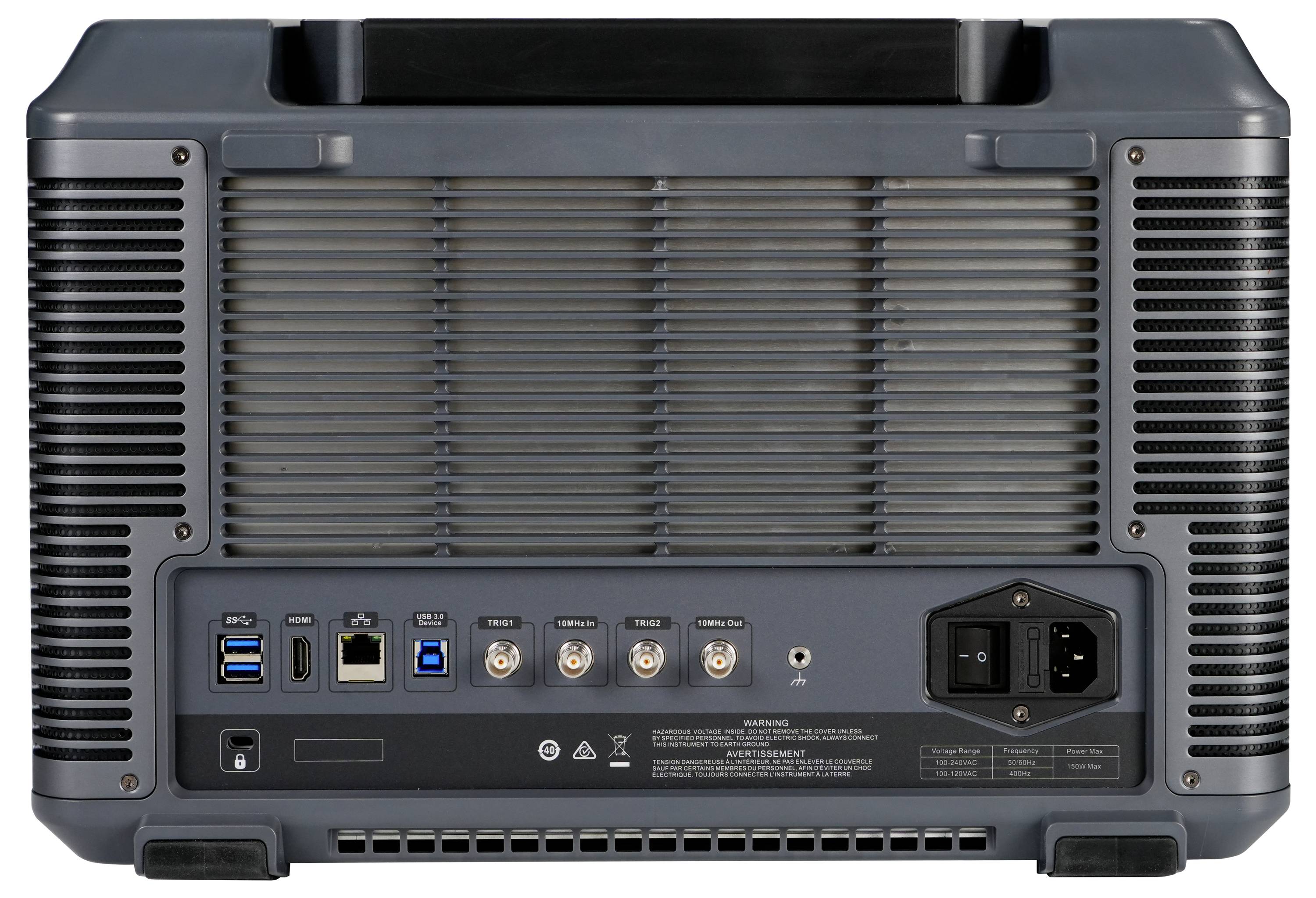

- Csatlakozók
USB-Device
USB-Host
LAN
HDMI
Dokumentumok és letöltések
Adatlap
Adatlap 3532357 Uni-T UTS5026A Spektrum analizátor 9 kHz, 26.5 GHz
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532357 Uni-T UTS5026A Spektrum analizátor 9 kHz, 26.5 GHz
Kezelési- és biztonsági utasítások 3532357 Uni-T UTS5026A Spektrum analizátor 9 kHz, 26.5 GHz
Kezelési- és biztonsági utasítások 3532357 Uni-T UTS5026A Spektrum analizátor 9 kHz, 26.5 GHz
Leírás
Az UNI-T UTS5026A sorozat egy nagy teljesítményű jelanalizátor, 9 kHz-től 26,5 GHz-ig terjedő frekvenciatartománnyal. Ideális központi mérőeszközként automatizált tesztrendszerek építéséhez, és egyidejűleg megfelel a különféle tesztelési és alkalmazási követelményeknek olyan területeken, mint a kutatás és fejlesztés, a gyártástesztelés, valamint az oktatás és képzés.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Operációs rendszer: Windows 10 vagy újabb verzióval kompatibilis
- Frekvenciatartomány: 9 kHz – 26,5 GHz
- DANL: Akár -163 dBm (tipikus)
- Fáziszaj: Akár -107 dBc/Hz @ 1 GHz, 10 kHz eltolás
- Sweep pontok: Akár 100 001 pont sweepenként
- RBW: Minimális felbontás 1 Hz-től
- Sikeres/sikertelen teszt: Automatikus tűréshatár-összehasonlítás határérték-ellenőrzéssel
- Többsávos kijelző: Akár 6 mérési görbe egyidejű megjelenítése
- Gyors mérés: Kibővített egygombos mérési funkciók (opcionális)
- EMI előmérés: Integrált előzetes EMC-elemzés (opcionális)
- Analóg demoduláció: AM/FM/PM elemző funkciók (opcionális)
- Digitális demoduláció: Digitális szabványok támogatása (opcionális)
- Kijelző: 15,6 hüvelykes TFT-LCD 1920×1080 felbontással
- Több interfész: Billentyűzet, egér, tárolóeszközök, PC-kapcsolat, távirányító, webes vezérlés, eszközszinkronizálás, monitorozási funkciók és akusztikus riasztások támogatása
Szállítás tartalma
- 1x UTS5026A (jel analizátor, 9 kHz - 26,5 GHz)
- 1 db hálózati kábel
- 1x USB 3.0 adatkábel, 1 m, USB AB
- 1x Előlap
- 1x 2,92-es adapter, mindkét oldalon anya csatlakozóval
- 1x páramentesítő szer, 3 g
- Kalibrálási bizonylat
- 1x Biztonsági utasítások (többnyelvű)
- 1x Gyors üzembe helyezési útmutató (angol)
Tudnivalók
Szoftveropciók
UTS5000A-P26 – Előerősítő 26,5 GHz-hez.
UTS5000A-AMK – Bővített mérési funkciók az UTS5000A sorozathoz.
UTS5000A-AMA – Analóg demodulációmérés az UTS5000A sorozathoz.
UTS5000A-EMI – EMI elemzés az UTS5000A sorozathoz.
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
