Name: Univerzális modul Phoenix Contact 2319427 UM-2KS50/UNI/CS Tartalom: 1 db
Brand: Phoenix Contact
SKU: 3579028
Availability: SoldOut

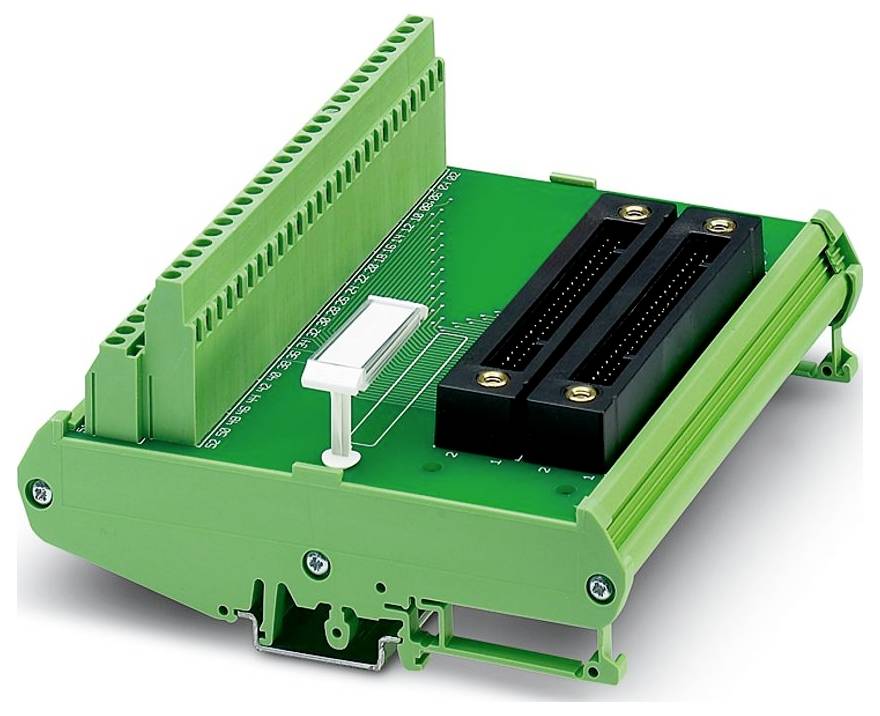

Egy zöld áramköri lap több terminál csatlakozóval és két fekete aljzattal a felületén, elektronikus csatlakozásokhoz használva.

Hasonló kivitel

Termék típus

Univerzális modul

Össz pólusszám

Csatlakozó

Yokogawa KS

Csavaros csatlakozó

Rögzítési mód

szerelősínek

AWG

24 - 12

Adatlap (PDF)

Nem elérhető

Összesen (68 990 Ft / Darab)

68 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Pólusok száma: 52
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (műanyag hüvely nélküli érvéghüvely); 0,25 mm² ... 2,5 mm² (műanyag hüvellyel ellátott érvéghüvely)
Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 139,5 mm
Magasság: 125,4 mm
Mélység: 65,9 mm
Környezeti feltételek: Környezeti feltételek
Környezeti hőmérséklet (üzemi): -20 °C ... 65 °C
Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 70 °C
Tengerszint feletti magasság: ≤ 2000 m
Szabványok/előírások: EN IEC 60664-1
Megjegyzés: Kompatibilis rendszerkábelek: Phoenix Contact YUC50, Yokogawa AKB331
Szerelési típus: DIN sínre szerelhető
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Csupaszolási hossz: 7 mm
Légrés és kúszóáramút: Légrés és kúszóáramút
Tetszés szerinti beépítési pozíció
Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
Raszterméret: 5,08 mm
Tanúsítvány: UKCA-kompatibilis
Cikk méretei: Cikk méretei
Csatornák száma: 32
Szigetelés: Funkcionális szigetelés
UKCA: UKCA
Névleges szigetelési feszültség: 50 V
Névleges lökőfeszültség: 0,5 kV (1,2 / 50 μs)
Védettségi fokozat (telepítési hely): ≤ IP54
Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (műanyag hüvely nélküli érvéghüvely); 0,5 mm² ... 0,5 mm² (kettős érvéghüvely műanyag hüvellyel)
Állapotjelző elérhető: nem
Portok száma: 2
Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok: Szigetelési tulajdonságok: Lég- és kúszóáramú szakaszok
Megfelelő I/O kártya: NFDV151;NFDV161;NFDV551;NFDV561
Támogatott vezérlő: YOKOGAWA CS3000 CentumVP: Támogatott vezérlő: YOKOGAWA CS3000 CentumVP
Támogatott vezérlés: YOKOGAWA STARDOM: Támogatott vezérlés: YOKOGAWA STARDOM
Üzemi feszültség (egyenáram): ≤ 30 V DC
Áram (áganként): ≤ 0,1 A
1. csatlakozás (vezérlési szint): 1. csatlakozás (vezérlési szint)
2. csatlakozás (terepi szint): 2. csatlakozás (terepi szint)
Merev vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,2 mm² ... 1,5 mm²
Védettségi osztály (modul): IP00

Termék típus: Univerzális modul

Össz pólusszám: 50

Csatlakozó: Yokogawa KS
Csavaros csatlakozó

Rögzítési mód: szerelősínek

: 24 - 12

Méret: (H x Sz x Ma) 65.9 x 139.5 x 125.4 mm

Tartalom: 1 db

Pólusszám: 50

Szélesség: 139.5 mm

Magasság: 125.4 mm

Hossz: 65.9 mm

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 4 mm²

Min. hajlékony keresztmetszet: 0.2 mm²

Merev átmérő (min.): 0.2 mm²

Mélység: 65.9 mm

Mérési áram: 0,1 A

Mérési feszültség: 30 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3579028 Univerzális modul Phoenix Contact 2319427 UM-2KS50/UNI/CS Tartalom: 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579028 Univerzális modul Phoenix Contact 2319427 UM-2KS50/UNI/CS Tartalom: 1 db

Leírás

Univerzális modul akár 32 csatornás digitális Yokogawa kártyákhoz való csatlakoztatáshoz, 1:1 kapcsolat a Yokogawa rendszercsatlakozótól a csavaros sorkapocs csatlakozásig.
