Üvegszál ellenőrző készülék PCE-OFT 10 PCE Instruments Hálózat
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Főbb jellemzők
PCE Instruments PCE-OFT 10 száloptikai teszter | Mérési tartomány -70 ... +10 dBm | Felbontás 0,01 dBm | Mértékegységek dBm, Hz, nW
- Optikai teljesítménymérő (OP): 850 ... 1650 nm
- Vörös fényforrás RL (VFL): 650 nm
- Optikai fényforrás: 1310, 1550 nm
- Töltőcsatlakozó: USB Type-C
- Kompatibilis csatlakozók: FC, SC és ST

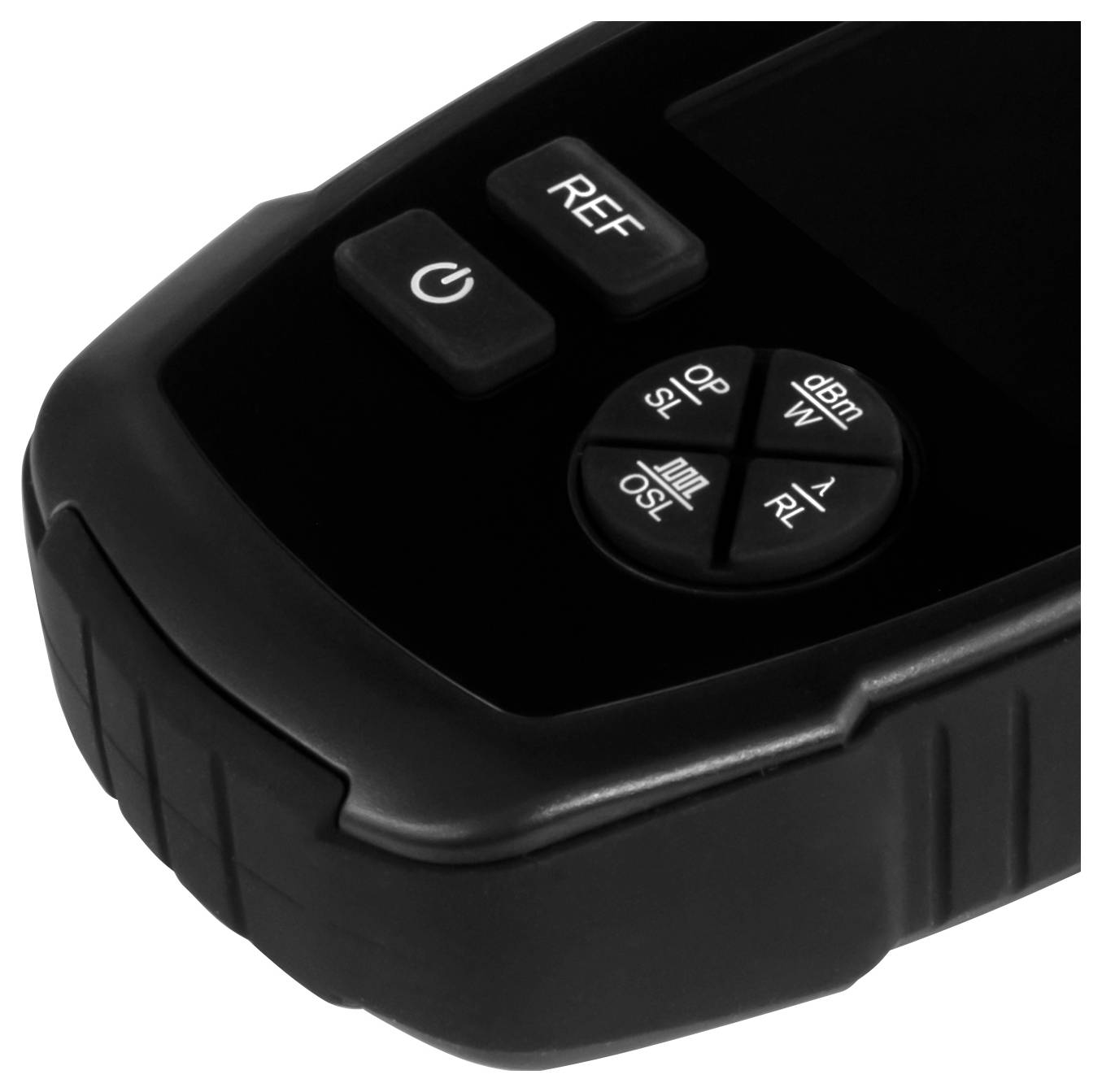

- REF függvény relatív teljesítmény és beiktatási veszteség mérésére
- Kombinált OPM és fényforrás funkció
- Alacsony elemtöltöttségi szint kijelzése
Műszaki adatok
- Teljesítmény
- Mérési tartomány: -70 ... +10 dBm
- Felbontás 0,01 dBm
- Általános műszaki adatok
- Mértékegység(ek): dBm, Hz, nW
- Kijelző típusa: LC színes kijelző
- Kijelző mérete 2,3 hüvelyk
- USB-C interfész
- Automatikus kikapcsolás 30 perc után
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP20
- Tápegység 5 V DC (USB-C)
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V 102550, Lítium-ion akkumulátor
- Kapacitás: 1500 mAh
- Teljesítmény 5,55 Wh
- Üzemeltetési feltételek -20 ... 50 °C, 0 ... 90 % rel. páratartalom
- Tárolási körülmények -20 ... 50 °C, 0 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 145 x 90 x 30 mm
- Súly: 200 g
- Termék típus
Üvegszál ellenőrző készülék
- Funkció
Vezeték keresés
Megszakítás
Azonosító
Folytonosság
- Kijelző
LCD
- Optikai kijelző
Igen
- Méret
(H x Sz x Ma) 145 x 90 x 30 mm
Gyári standard (tanúsítvány nélkül)
- Súly
200 g
- Tartomány
Hálózat
- Szélesség
90 mm
- Magasság
30 mm
- Hossz
145 mm
- Gyártói szám
PCE-OFT 10
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3841680 Üvegszál ellenőrző készülék PCE-OFT 10 PCE Instruments Hálózat
Adatlap 3841680 Üvegszál ellenőrző készülék PCE-OFT 10 PCE Instruments Hálózat
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3841680 Üvegszál ellenőrző készülék PCE-OFT 10 PCE Instruments Hálózat
Leírás
Az optikai kábel tesztere egy optikai teljesítménymérőt (OPM), egy optikai fényforrást és egy vörös fényforrást (VFL) egyesít egy kompakt mérőeszközben az optikai kábel csatlakozásainak teszteléséhez. Sokoldalú optikai kábel teszterként lehetővé teszi az optikai teljesítmény mérését, a fénycsillapítás meghatározását, valamint a hibák és szálszakadások gyors lokalizálását optikai kábelekben. A száloptikai teszter alkalmas száloptikai hálózatok telepítésére, karbantartására és hibaelhárítására.

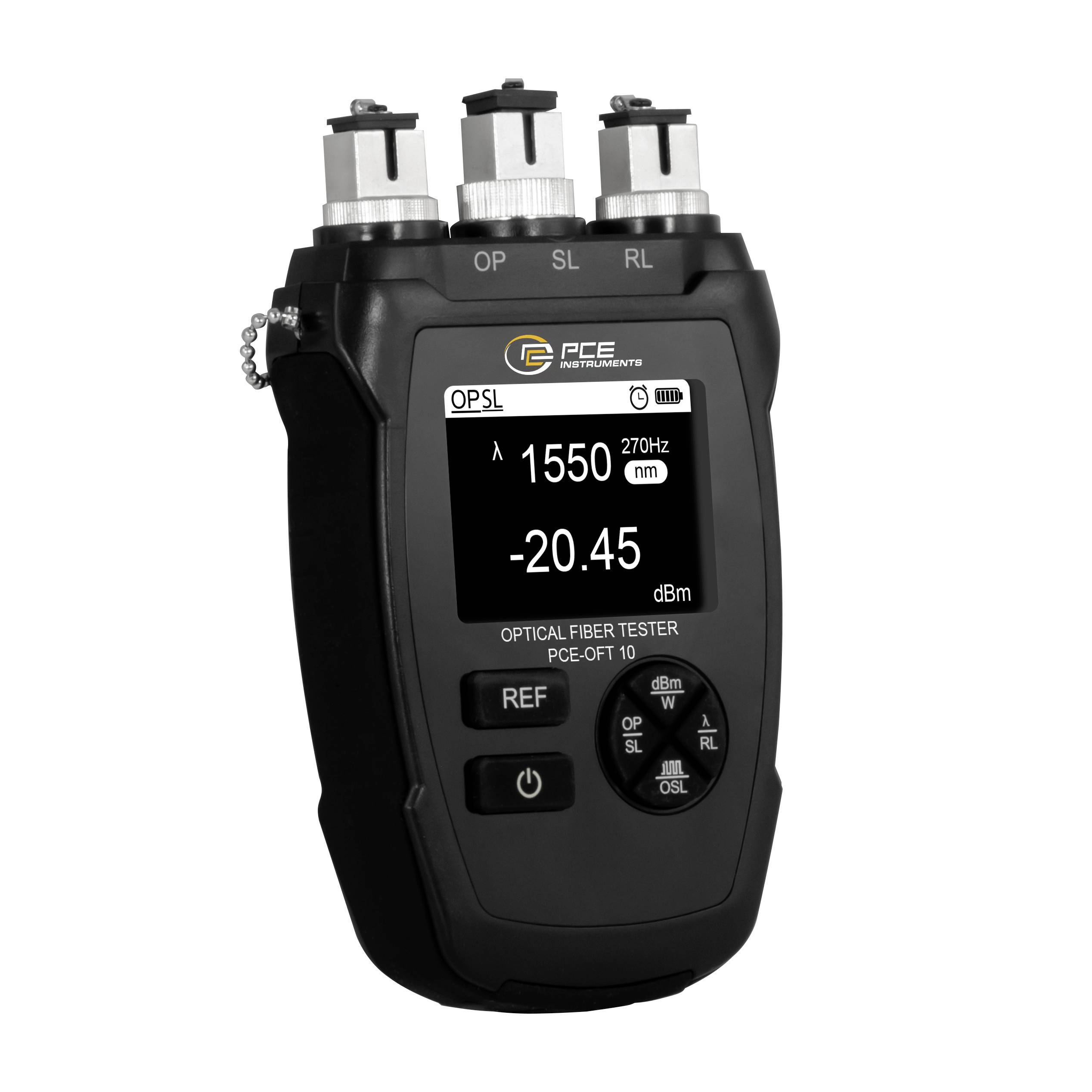

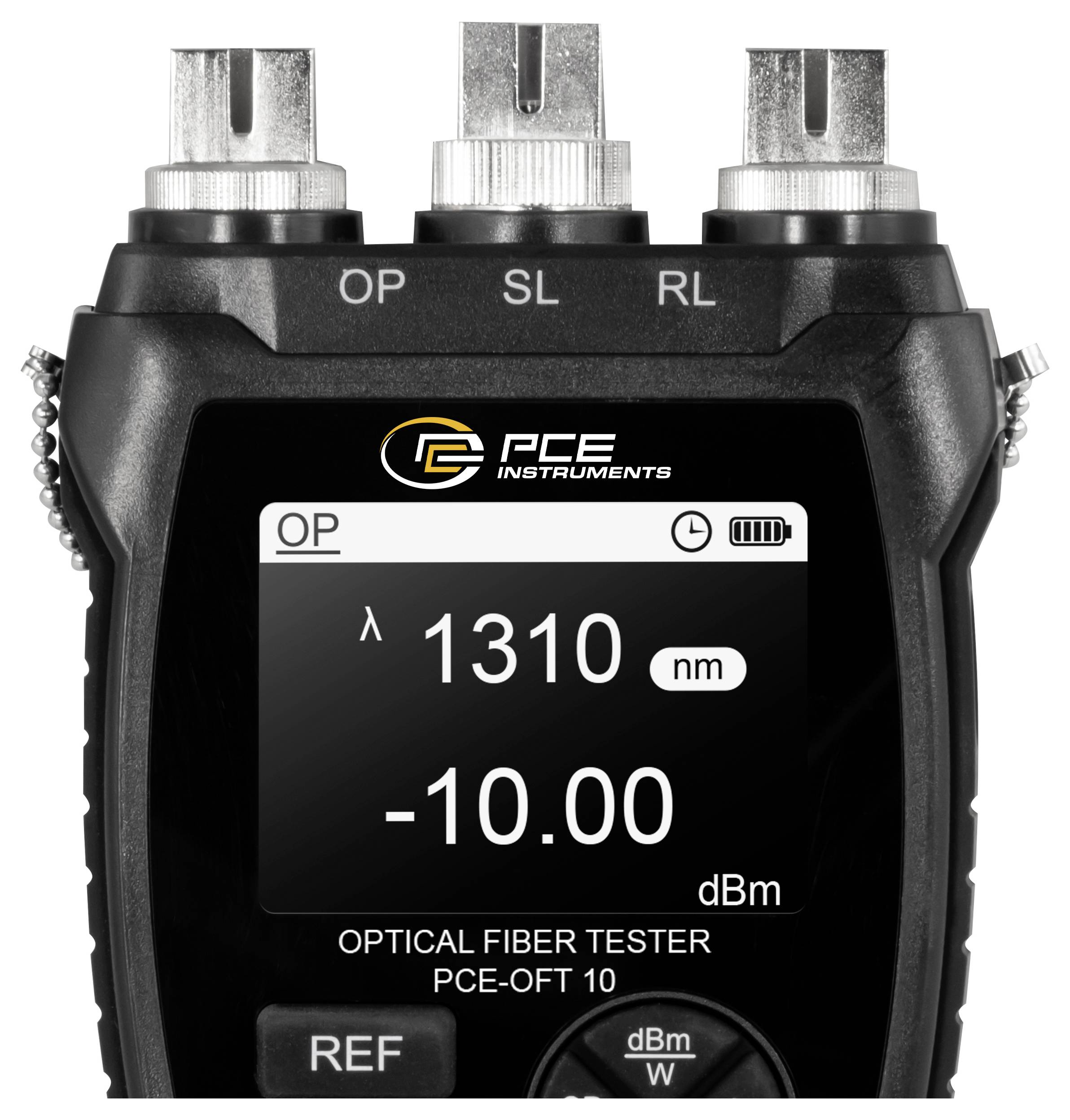

Az integrált optikai teljesítménymérő (OPM) 850 és 1650 nm közötti hullámhosszakat támogat (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 és 1650 nm), és -70 és +10 dBm közötti mérési tartományt fed le. A REF függvény lehetővé teszi egy referenciaérték tárolását a relatív teljesítmény és a beszúrási veszteség megbízható meghatározásához.
Az optikai fényforrás 1310 és 1550 nm hullámhosszon működik, és ideálisan alkalmas az egymódusú optikai szálak csillapításának mérésére. A kombinált OPM és fényforrás funkciónak köszönhetően a száloptikai teszterrel végzett mérések különösen kényelmesen elvégezhetők. Ezenkívül 270, 1000 és 2000 Hz-es modulációs frekvenciák is elérhetők.
A gyors hibakeresés érdekében a száloptikai teszter beépített vörös fényforrással (RL/VFL) rendelkezik, amelynek hullámhossza 650 nm. A folyamatos fény vagy villogás láthatóvá teszi a száloptikai kábel mentén található szálszakadásokat, töréseket és hibás csatlakozókat.

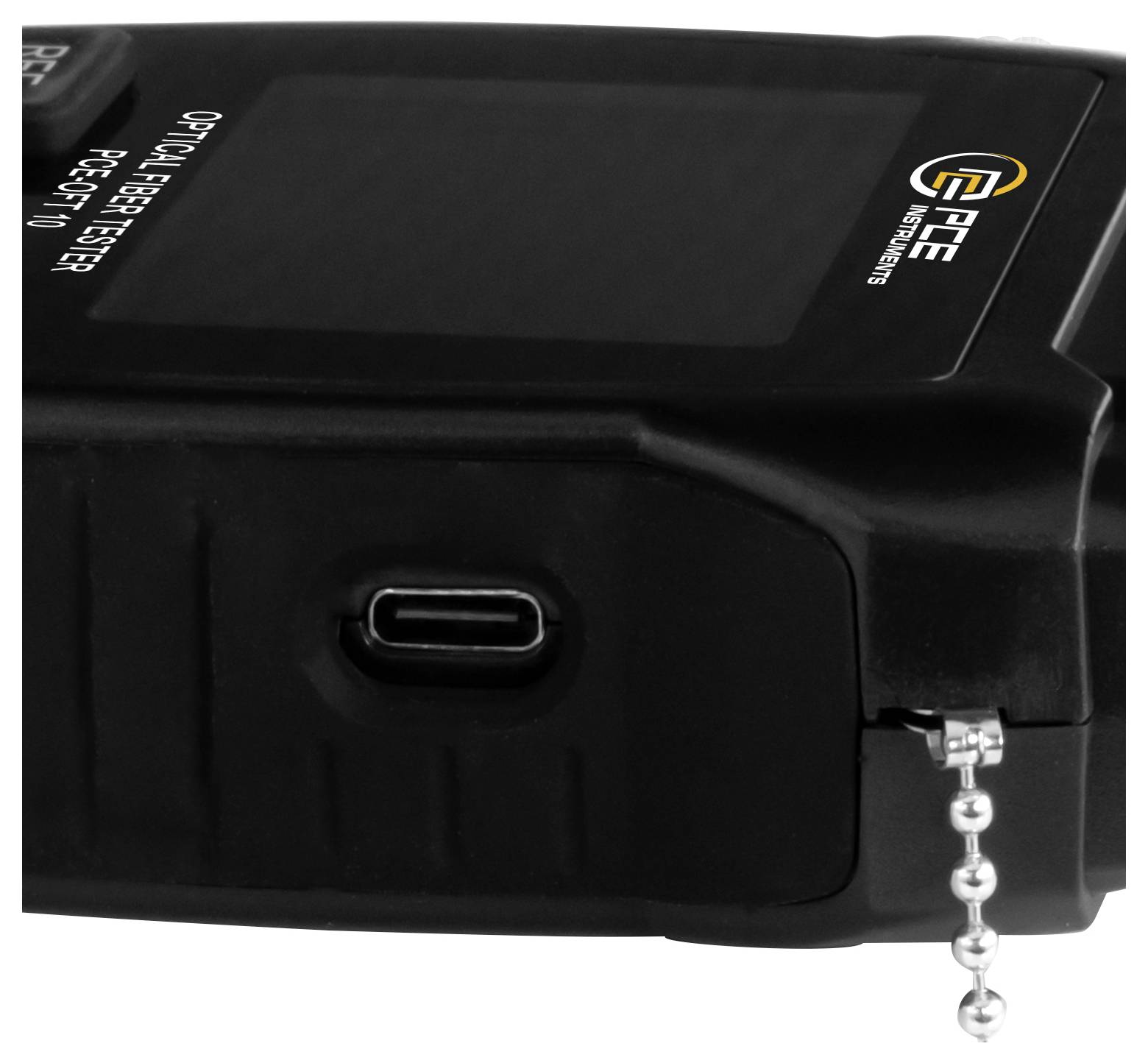

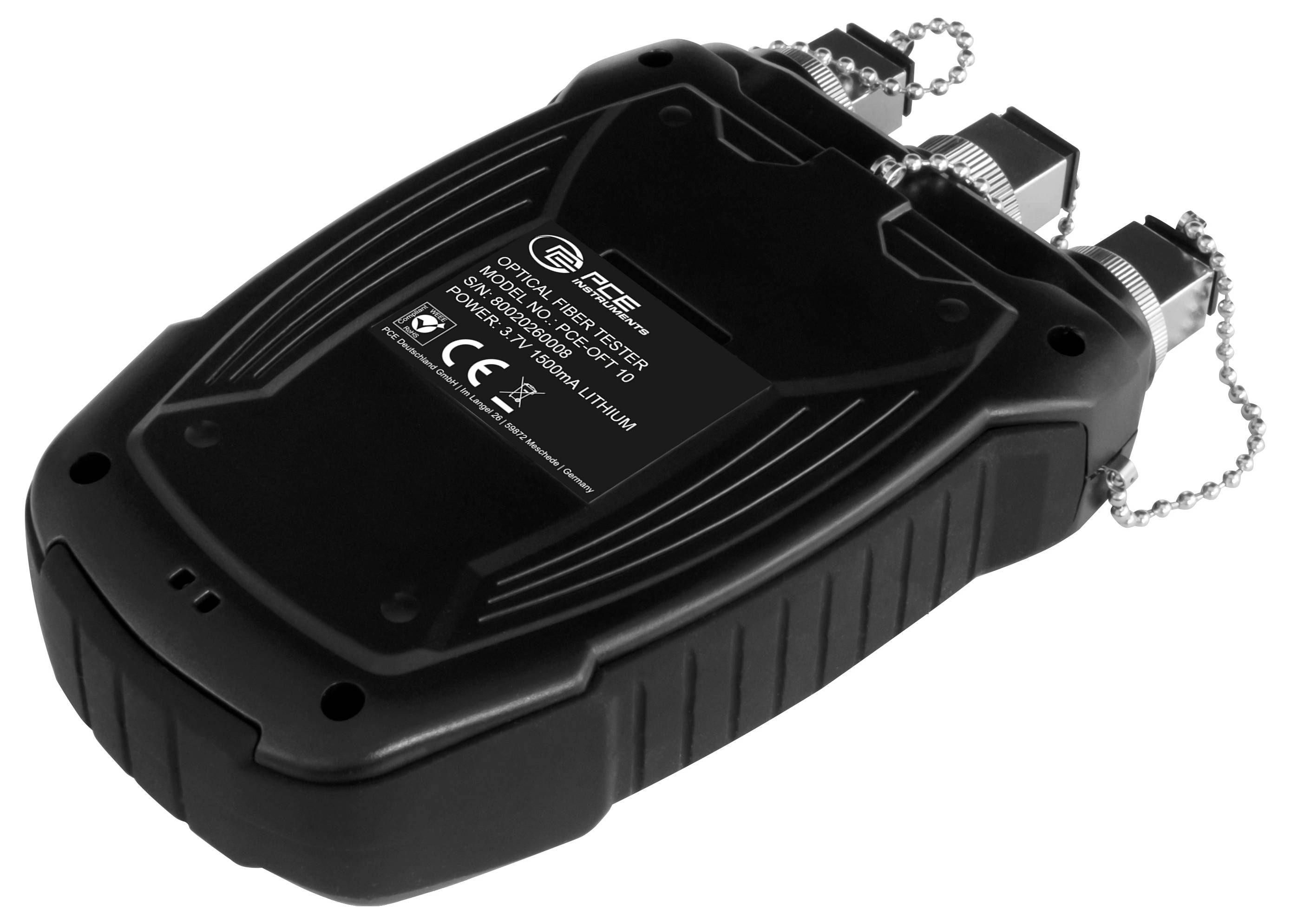

Az OPM, a fényforrás és a VFL száloptikai teszter csatlakozói kompatibilisek az FC, SC és ST csatlakozókkal, és védőkupakok védik őket a szennyeződéstől. A beépített akkumulátor kényelmesen tölthető egy USB Type-C töltőinterfészen keresztül. Az akkumulátor töltöttségi szintjét jelző és a 30 perc inaktivitás után bekapcsolható automatikus kikapcsolás hatékony működést biztosít.
Az optikai kábel teszter ideális FTTH, telekommunikációs és adatátviteli hálózatok szervizeléséhez és karbantartásához, valamint hálózati technikusok, villanyszerelők és szerviztechnikusok számára.
Ez a szöveg gépi fordítással készült.
Az integrált optikai teljesítménymérő (OPM) 850 és 1650 nm közötti hullámhosszakat támogat (850, 980, 1270, 1300, 1310, 1490, 1550, 1577, 1625 és 1650 nm), és -70 és +10 dBm közötti mérési tartományt fed le. A REF függvény lehetővé teszi egy referenciaérték tárolását a relatív teljesítmény és a beszúrási veszteség megbízható meghatározásához.
Az optikai fényforrás 1310 és 1550 nm hullámhosszon működik, és ideálisan alkalmas az egymódusú optikai szálak csillapításának mérésére. A kombinált OPM és fényforrás funkciónak köszönhetően a száloptikai teszterrel végzett mérések különösen kényelmesen elvégezhetők. Ezenkívül 270, 1000 és 2000 Hz-es modulációs frekvenciák is elérhetők.
A gyors hibakeresés érdekében a száloptikai teszter beépített vörös fényforrással (RL/VFL) rendelkezik, amelynek hullámhossza 650 nm. A folyamatos fény vagy villogás láthatóvá teszi a száloptikai kábel mentén található szálszakadásokat, töréseket és hibás csatlakozókat.
Az OPM, a fényforrás és a VFL száloptikai teszter csatlakozói kompatibilisek az FC, SC és ST csatlakozókkal, és védőkupakok védik őket a szennyeződéstől. A beépített akkumulátor kényelmesen tölthető egy USB Type-C töltőinterfészen keresztül. Az akkumulátor töltöttségi szintjét jelző és a 30 perc inaktivitás után bekapcsolható automatikus kikapcsolás hatékony működést biztosít.
Az optikai kábel teszter ideális FTTH, telekommunikációs és adatátviteli hálózatok szervizeléséhez és karbantartásához, valamint hálózati technikusok, villanyszerelők és szerviztechnikusok számára.
Ez a szöveg gépi fordítással készült.

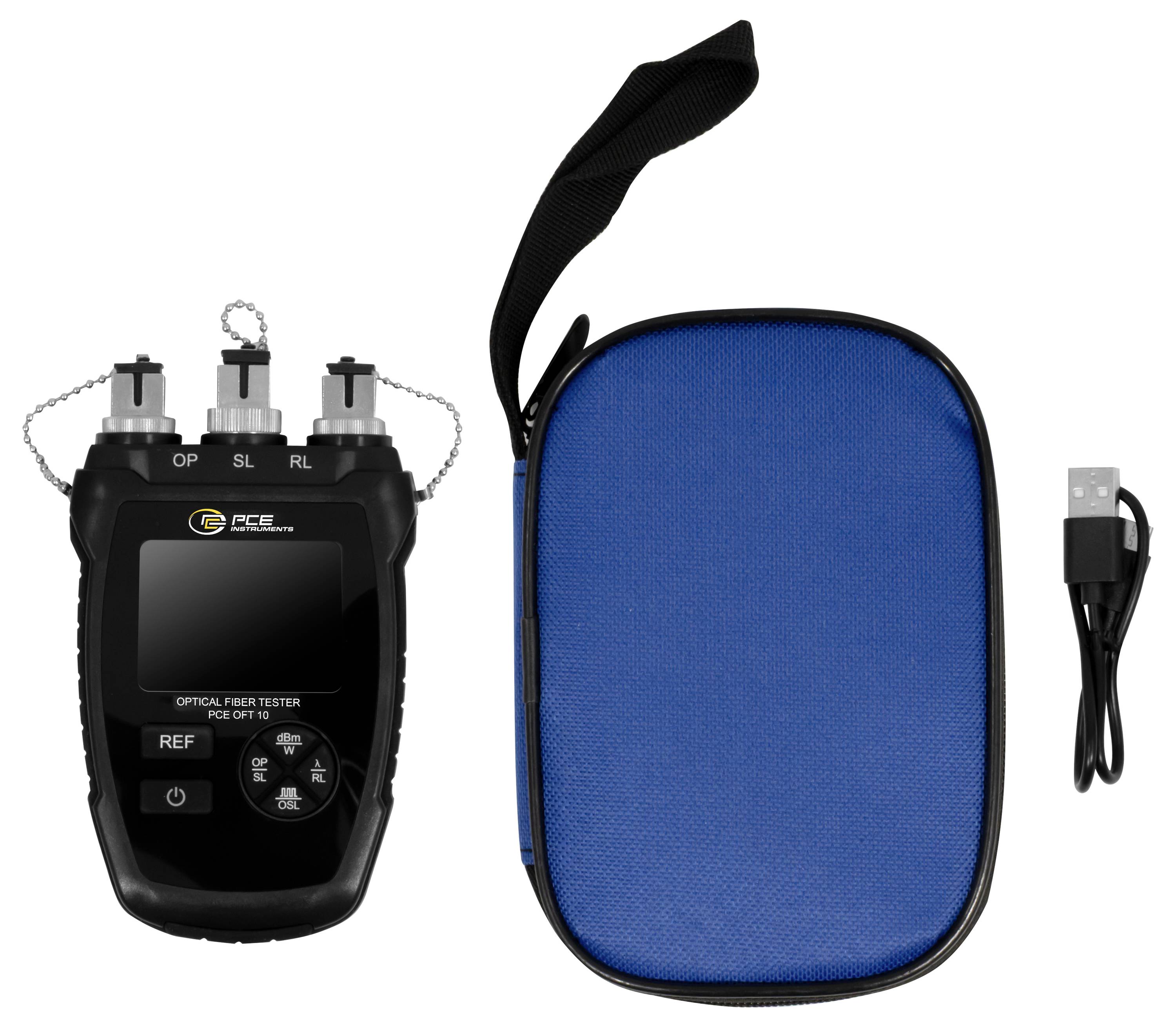

Szállítás tartalma
- 1 x PCE-OFT 10 LWL teszter
- 1 x Felszerelészsák
- 1 db USB-C kábel
- Használati útmutató
