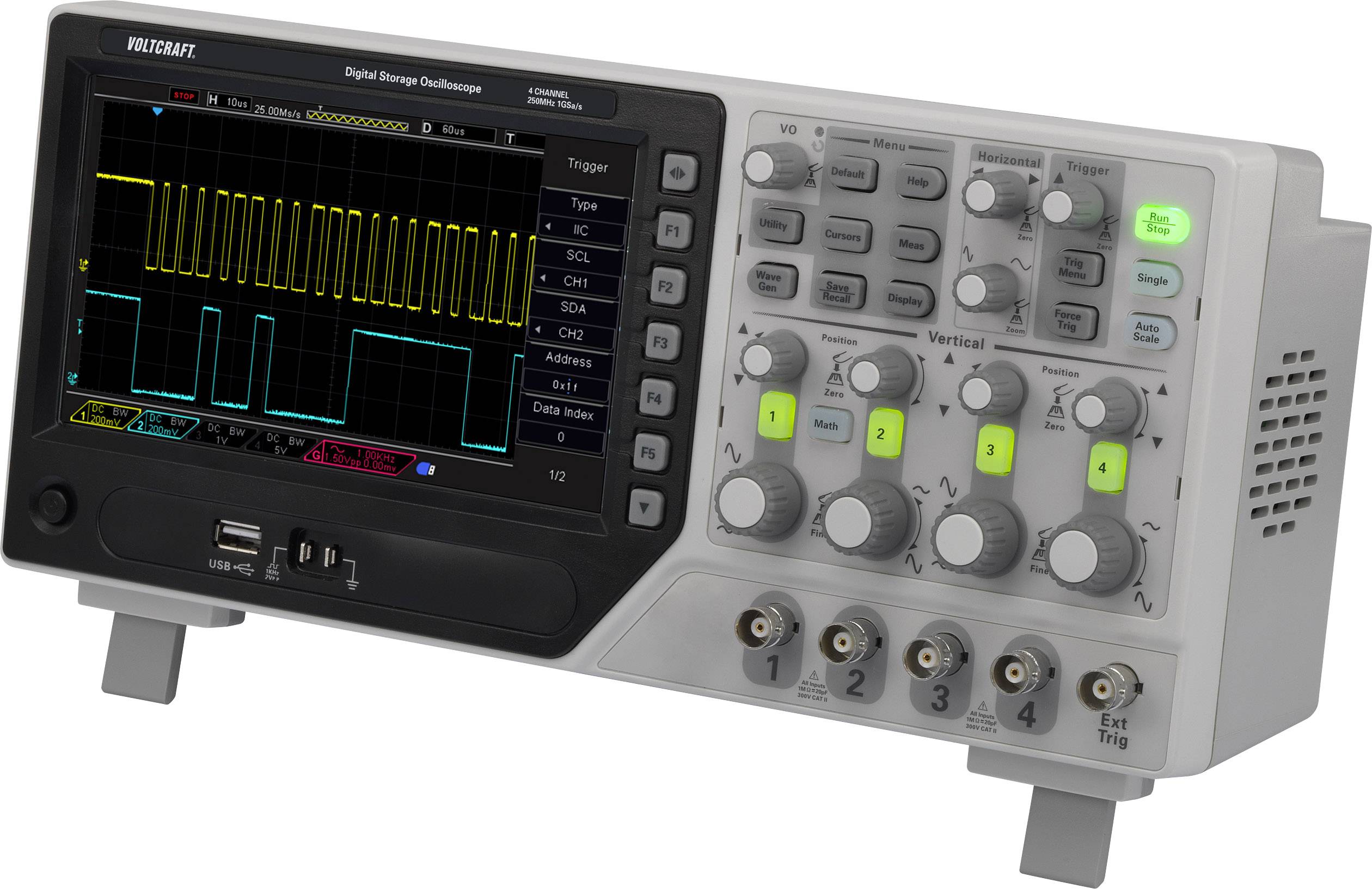

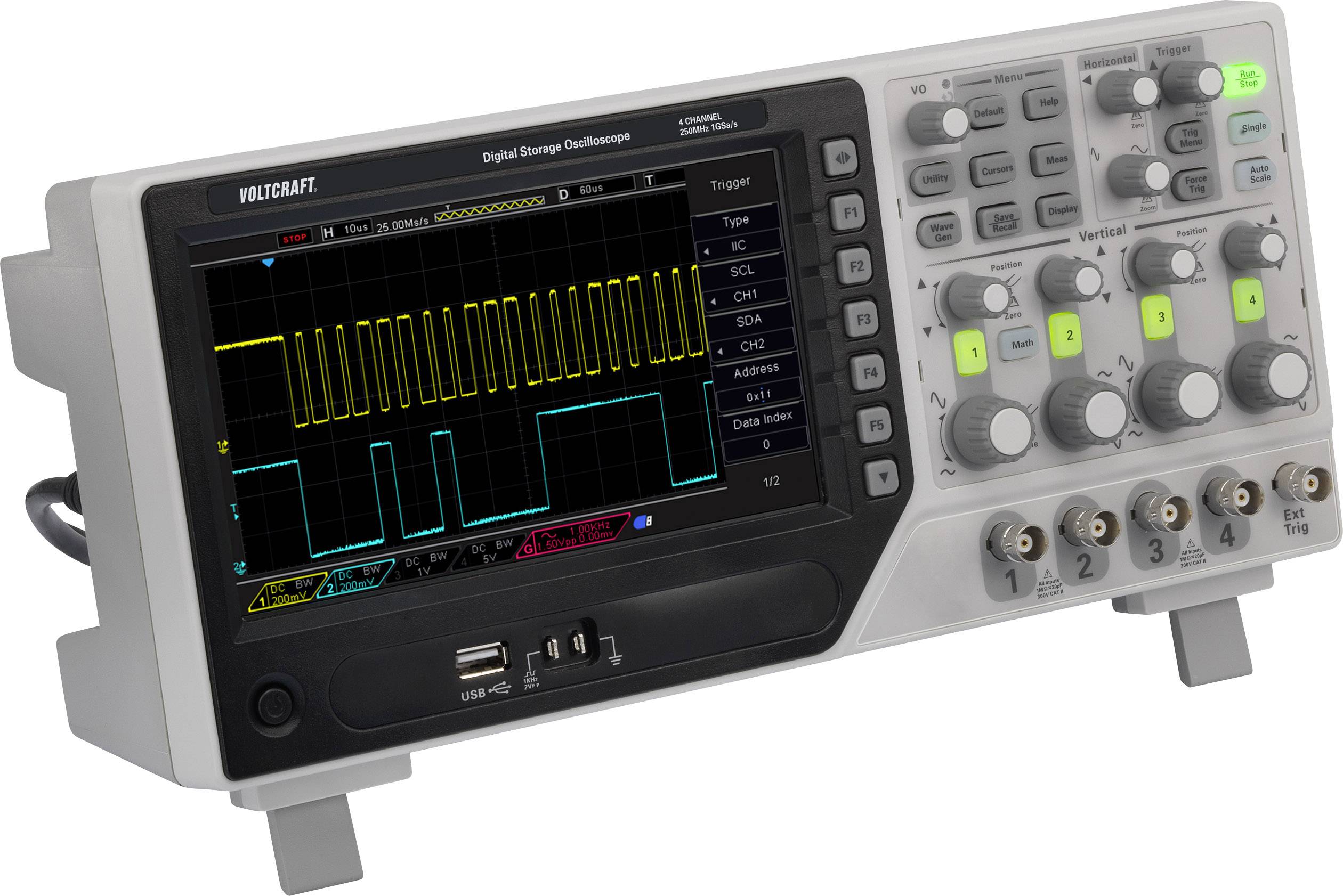

VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (255 110 Ft / Darab)
Ft
Főbb jellemzők
Tárolós oszcilloszkóp, 4 csatornás, Voltcraft 1000-es sorozat
- 250 MHz sávszélesség
- 4 csatorna
- USB csatlakozó az adatátvitelhez
- 17,7 cm-es (7") TFT színes kijelző
Műszaki adatok
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
250 MHz
- Mintavételezési ráta/csatorna
1 GSa/mp
- Kijelző
TFT színes kijelző
- Felbontás
8 bit
- Képernyőméret
17,7 cm (7")
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
- Időbázis
2 nS - 100 S/div
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II 300 V
- Függőleges eltérítés
500 µV - 10 V/div
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
AC/DC/ GND
- Bemeneti feszültség
500µV/div ... 10V/div
- Tápellátás
100-240 Vrms, 45 Hz ... 440 Hz, V/AC
- Méret
(H x Sz x Ma) 313 x 318 x 150 mm
- Súly
2.8 kg
- Kijelző
800 x 480 pixel
- Szélesség
318 mm
- Magasság
150 mm
- Hossz
313 mm
- Csatlakozók
USB 2.0 alj, A típus
USB 2.0 alj, B típus
- Memóriamélység/csatorna
64 kpts
- Gyártói szám
DSO-1254E
Dokumentumok és letöltések
Adatlap
Adatlap 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Információ
Információ 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Garanciális feltételek
Garanciális feltételek 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Letöltés
Letöltés 1590010 VOLTCRAFT DSO-1254E Digitális oszcilloszkóp 250 MHz 4 csatornás 1 GSa/mp 64 kpts 8 bit Digitális memória (DSO) 1 db
Leírás
A kezdő modell a digitális tárolós oszcilloszkópok tartományában A készülék négy 250 MHz sávszélességű csatornával, és egy valósidejű max.1 GSa/mp mintavételi sebességgel rendelkezik. A tárolási mélység 64 kpts, ahol csak egy csatorna használatánál max. 1 Mpts áll rendelkezésre. A 17,7 cm-es (7") színes kijelző felbontása 800 x 480 pixel, ami nagyon jó leolvashatóságot nyújt. USB host-tal az adatok tárolásához egy opcionális sticken a DSO-1254E digitális oszcilloszkóp szinte verhetetlen az ár/teljesítmény viszony területén. Automatikus mérési funkciók az FFT-t is beleértve, széleskörű triggerelési lehetőségek, egy USB csatlakozó, egy többnyelvű segédmenü, valamint egy a szállításhoz tartozó sorozatos szoftver tökéletesen lekerekítik az oszcilloszkóp teljesítmény jellemzőit.
Kalibrálás a gyártói szabvány szerint:
A gyártói kalibrálást a minőségbiztosítás keretében a mérőkészülék gyártásánál végzik. Ez az általános mérésekre vonatkozik, és biztosítja a tűréshatárok betartását, amint az a Műszaki adatokban meg van adva. A műszaki adatok a használati útmutatóban találhatók. Nem készítenek ekkor tanusítványt.
Kalibrálás a gyártói szabvány szerint:
A gyártói kalibrálást a minőségbiztosítás keretében a mérőkészülék gyártásánál végzik. Ez az általános mérésekre vonatkozik, és biztosítja a tűréshatárok betartását, amint az a Műszaki adatokban meg van adva. A műszaki adatok a használati útmutatóban találhatók. Nem készítenek ekkor tanusítványt.
Kivitel
- USB csatlakozófelület
- Beépített segítő rendszer.

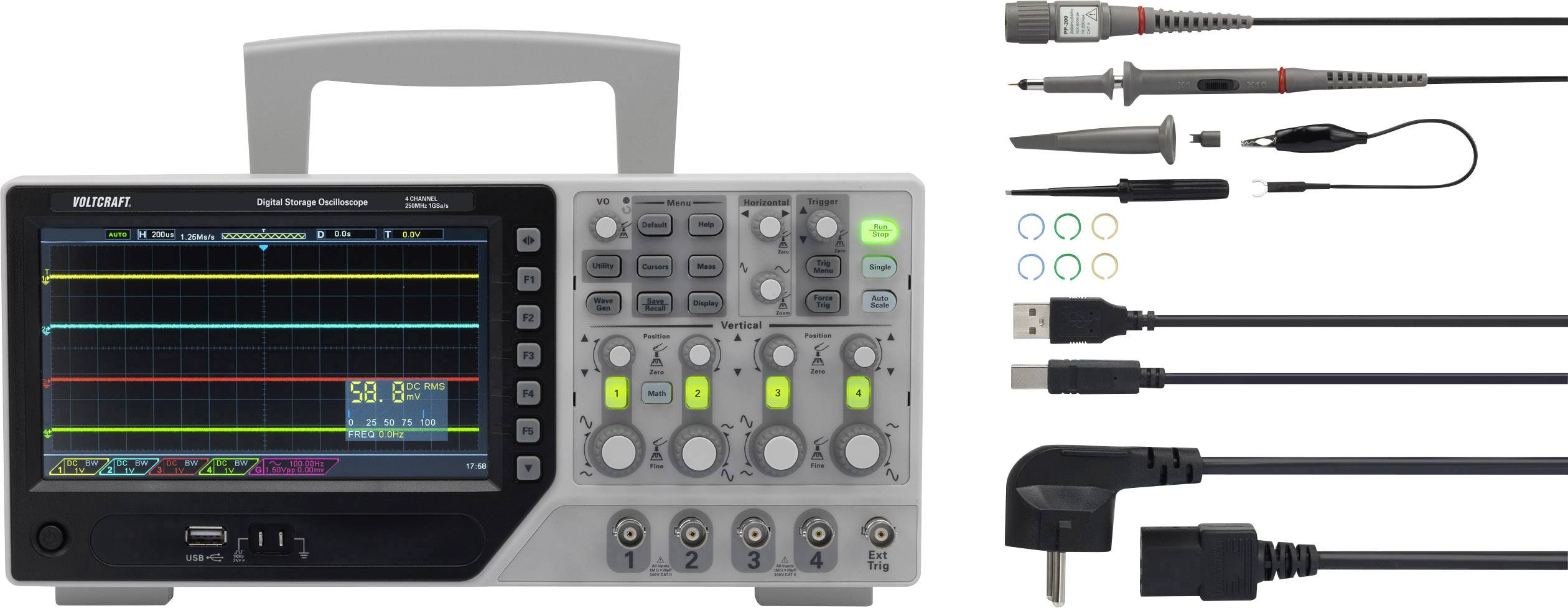

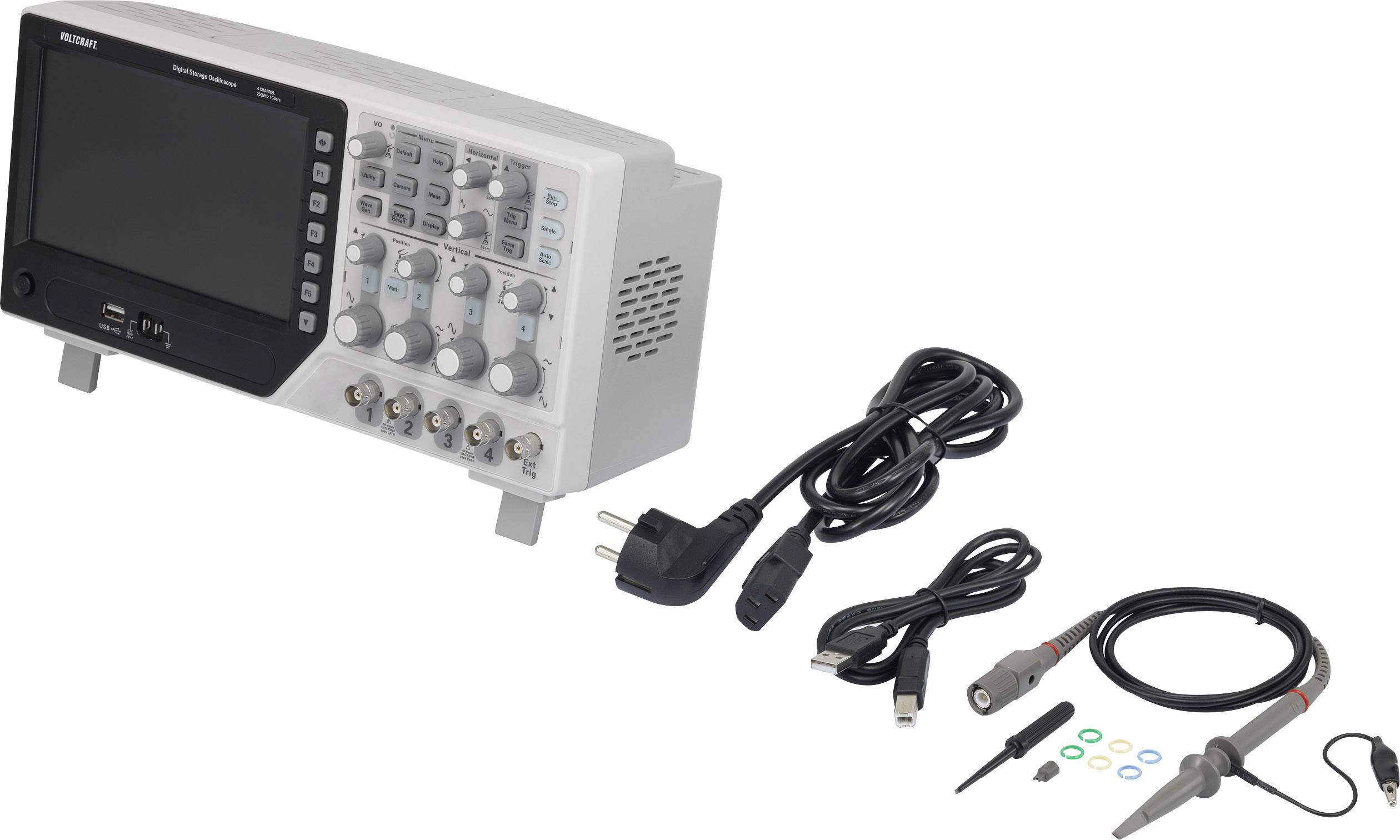

Szállítás tartalma
- Digitális tárolós oszcilloszkóp
- 4 db letapogató fej
- USB kábelek
- Hálózati kábel
- Szoftver CD teljes angol használati útmutatóval
- Használati útmutató.
