VOLTCRAFT PP-420 Mérőfej Szigetelt, Egyenes 200 MHz 1:1, 10:1 600 V
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
5425Ft
3
6% = 300Ft
5125Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (5425Ft / Darab)
5425Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
VOLTCRAFT PP-420 mérőfej 200 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m
- Csillapítás: 1:10
- Bemeneti ellenállás: 1 MΩ: 10 MΩ
- Bemeneti kapacitás: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
- Rendszer sávszélesség: 1X: 6 MHz, 10X: 200 MHz
- Kompenzációs tartomány: 10X: 5 pF – 30 pF
- Maximális üzemi bemeneti feszültség: 1X: ≤ 200 V csomag, 10X: ≤ 600 V csomag
- Biztonság: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Műszaki adatok
- Termék típus
Mérőfej
- Sávszélesség
200 MHz
- Osztási arány
1:1
10:1
- Névleges feszültség
600 V
- Bemeneti kapacitás
17.5 pF
Gyári standard (tanúsítvány nélkül)
- Súly
55 g
- Kábelhossz
1.3 m
- Mérési kategória
CAT II 600 V
- Dugó jellemők
Szigetelt
Egyenes
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3804134 VOLTCRAFT PP-420 Mérőfej Szigetelt, Egyenes 200 MHz 1:1, 10:1 600 V
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3804134 VOLTCRAFT PP-420 Mérőfej Szigetelt, Egyenes 200 MHz 1:1, 10:1 600 V
Garanciális feltételek
Garanciális feltételek 3804134 VOLTCRAFT PP-420 Mérőfej Szigetelt, Egyenes 200 MHz 1:1, 10:1 600 V
Leírás

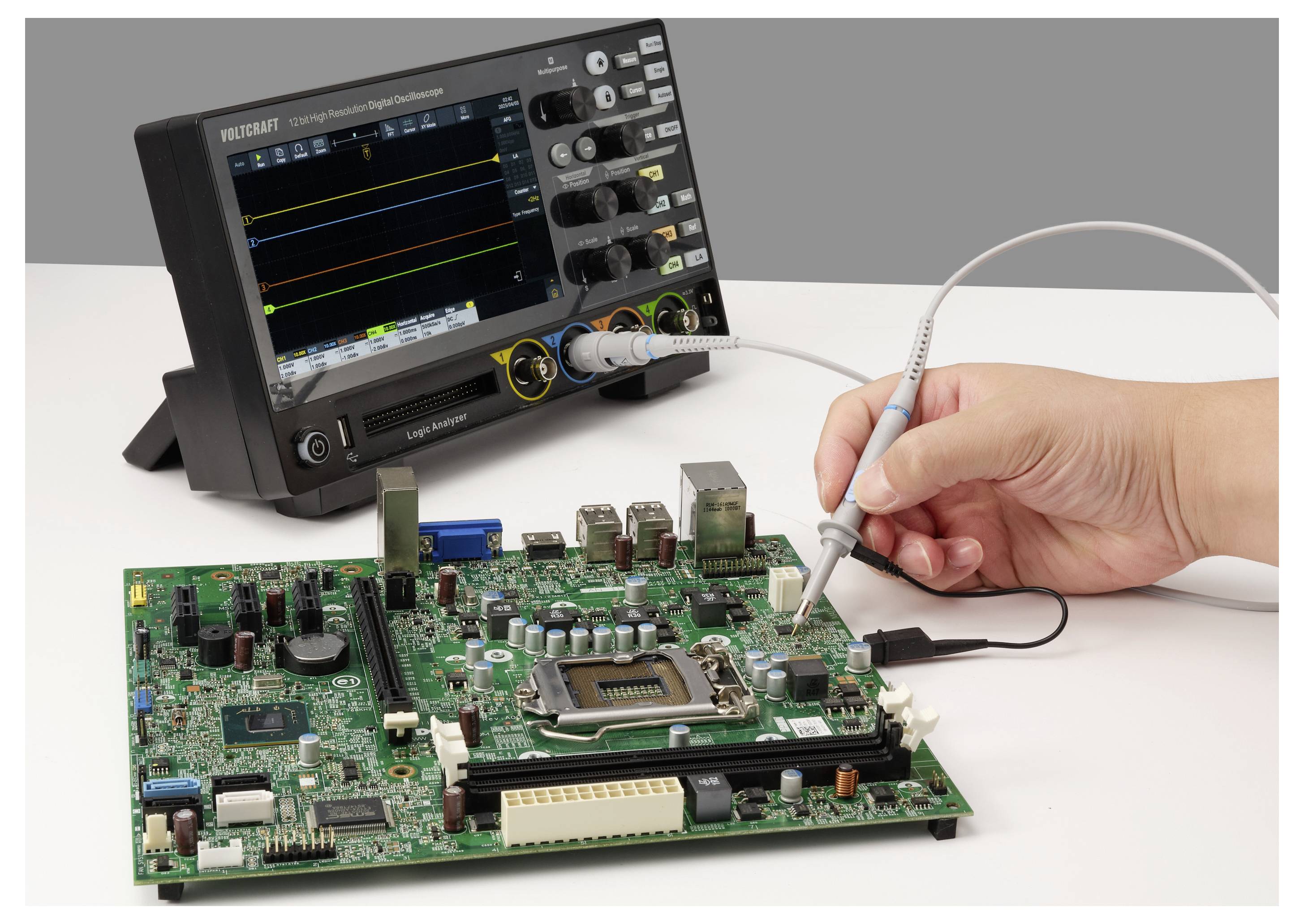

A gyári szabvány szerint kalibrált (tanúsítvány nélküli) VOLTCRAFT PP-420 mérőfejet részletes jelelemzési feladatokra tervezték a B2B szektorban. Kompatibilis oszcilloszkópokon akár 200 MHz sávszélességet is biztosít 10X módban.
Állítható csillapítás
Az 1:1 és 10:1 közötti átkapcsolható osztóaránynak köszönhetően az 55 g-os könnyű modell rugalmasan alkalmazkodik a mindenkori mérési követelményekhez. 10X módban a maximális üzemi bemeneti feszültség 600 V pk, ami széles jelszint-tartományt tesz lehetővé.
Biztonságos kivitelezés
A szondafej 1,3 méter hosszú kábellel és egyenes, szigetelt csatlakozódugóval van felszerelve. A CAT II mérési kategória (600 V 10X esetén) szerinti besorolás a kereskedelmi használathoz szükséges elektromos biztonsági szintet biztosítja.
Egyszerű kapcsolat
Az érzékelő 5 és 30 pF közötti kompenzációs tartományon keresztül illeszthető az oszcilloszkóphoz. A mellékelt készlet, amely tartalmazza a horgos heggyel, az IC heggyel, a tíz jelölőgyűrűvel, az állítószerszámmal és a földelőkábellel ellátott készletet, támogatja a tesztáramkörökön végzett strukturált munkát.
Ez a szöveg gépi fordítással készült.
Állítható csillapítás
Az 1:1 és 10:1 közötti átkapcsolható osztóaránynak köszönhetően az 55 g-os könnyű modell rugalmasan alkalmazkodik a mindenkori mérési követelményekhez. 10X módban a maximális üzemi bemeneti feszültség 600 V pk, ami széles jelszint-tartományt tesz lehetővé.
Biztonságos kivitelezés
A szondafej 1,3 méter hosszú kábellel és egyenes, szigetelt csatlakozódugóval van felszerelve. A CAT II mérési kategória (600 V 10X esetén) szerinti besorolás a kereskedelmi használathoz szükséges elektromos biztonsági szintet biztosítja.
Egyszerű kapcsolat
Az érzékelő 5 és 30 pF közötti kompenzációs tartományon keresztül illeszthető az oszcilloszkóphoz. A mellékelt készlet, amely tartalmazza a horgos heggyel, az IC heggyel, a tíz jelölőgyűrűvel, az állítószerszámmal és a földelőkábellel ellátott készletet, támogatja a tesztáramkörökön végzett strukturált munkát.
Ez a szöveg gépi fordítással készült.

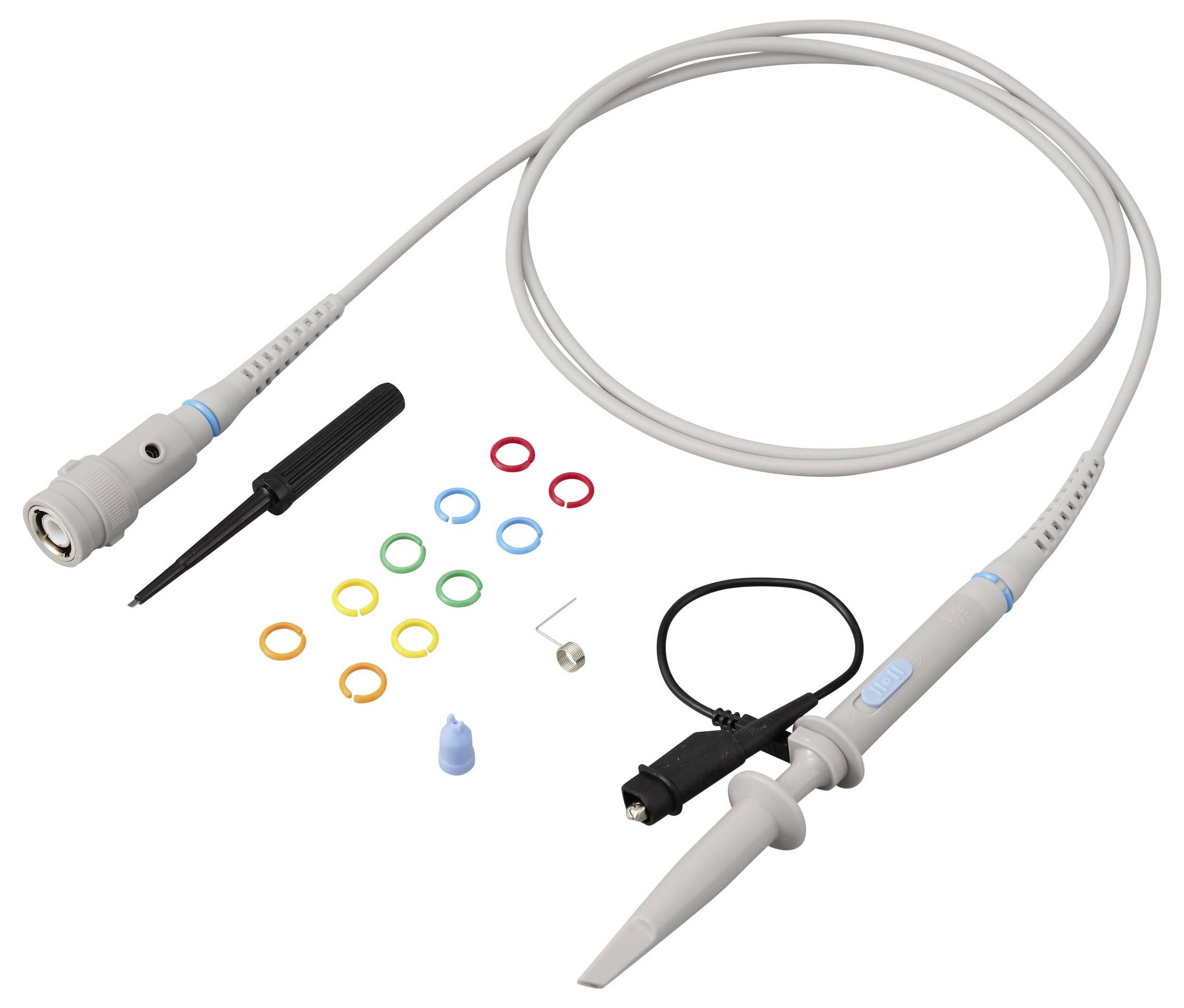

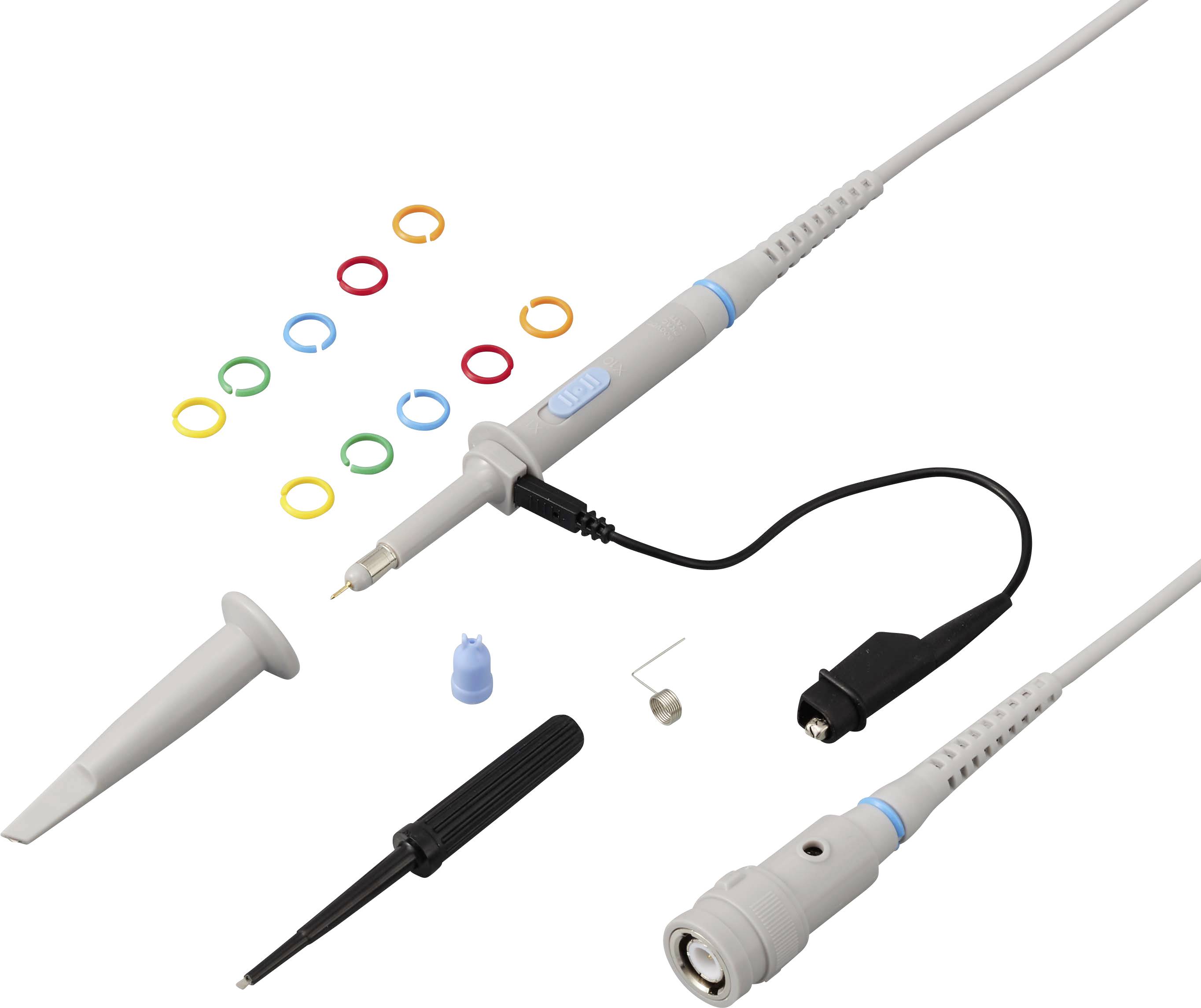

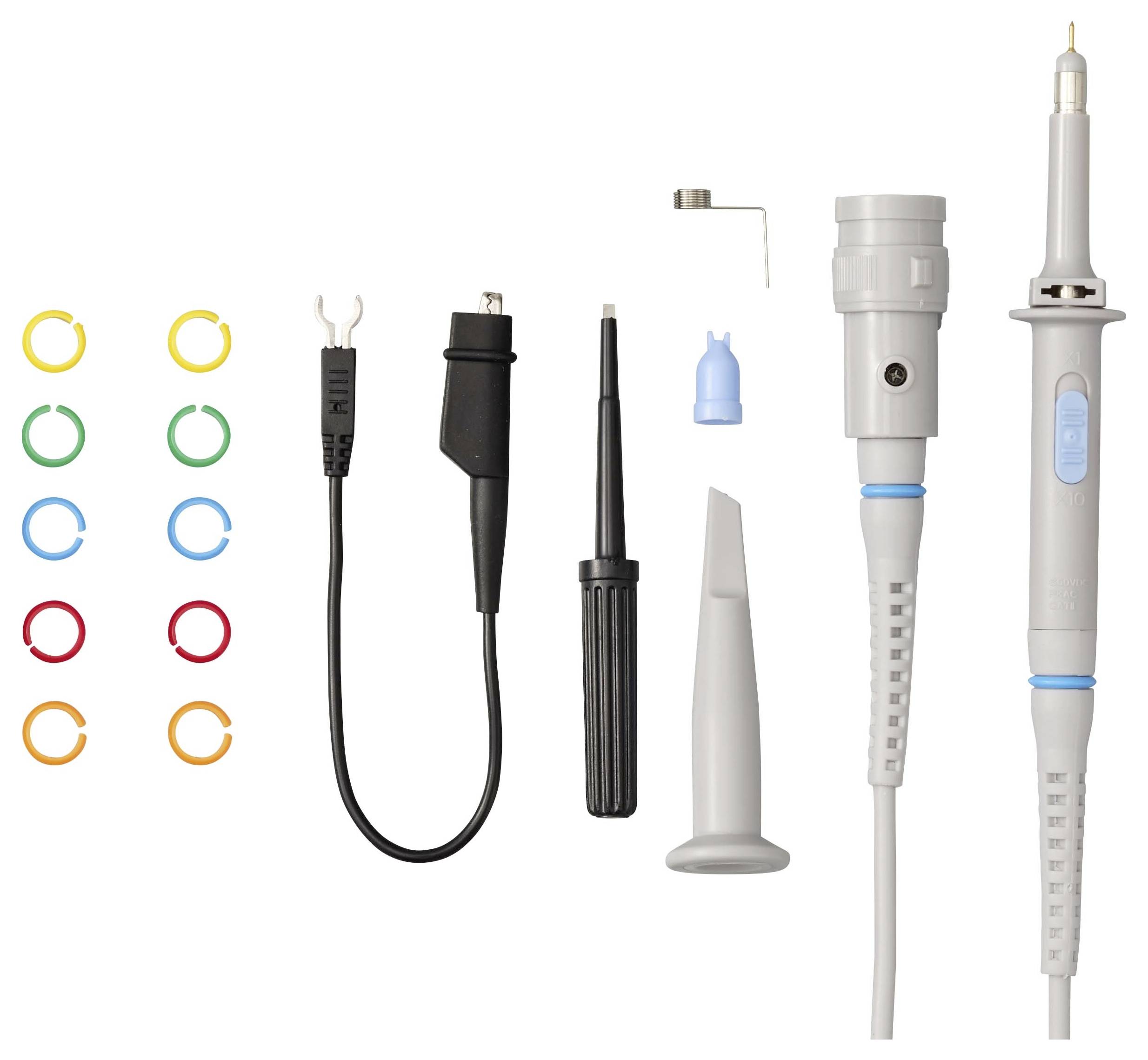

Szállítás tartalma
- Szondafej, horgos hegy és földelőkábel krokodilcsipesszel
- Földelő rugó
- 10 jelölőgyűrű
- IC csúcs
- (amely egy olyan letöltendő segédlet, amely tartalmazza a tapogató fej
