VOLTCRAFT PP-450 Mérőfej Szigetelt, Egyenes 500 MHz 10:1 300 V
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (20 465 Ft / Darab)
20 465 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
VOLTCRAFT PP-450 mérőfej 500 MHz 10:1 10 MΩ 12 pF 300 V 1,3 m
- Csillapítás: 10
- Bemeneti ellenállás: 10MΩ
- Bemeneti kapacitás: 12 pF
- Rendszer sávszélesség: 500 MHz
- Kompenzációs tartomány: 9 pF – 25 pF
- Maximális üzemi bemeneti feszültség: 10X: ≤ 300 V RMS
- Biztonság: IEC-61010 CAT II 10X: 300 V AC
Műszaki adatok
- Termék típus
Mérőfej
- Sávszélesség
500 MHz
- Osztási arány
10:1
- Felfutási idő
0.7 ns
- Névleges feszültség
300 V
- Bemeneti kapacitás
12 pF
Gyári standard (tanúsítvány nélkül)
- Súly
55 g
- Kábelhossz
1.3 m
- Mérési kategória
CAT II 300 V
- Dugó jellemők
Szigetelt
Egyenes
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3804130 VOLTCRAFT PP-450 Mérőfej Szigetelt, Egyenes 500 MHz 10:1 300 V
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3804130 VOLTCRAFT PP-450 Mérőfej Szigetelt, Egyenes 500 MHz 10:1 300 V
Garanciális feltételek
Garanciális feltételek 3804130 VOLTCRAFT PP-450 Mérőfej Szigetelt, Egyenes 500 MHz 10:1 300 V
Leírás

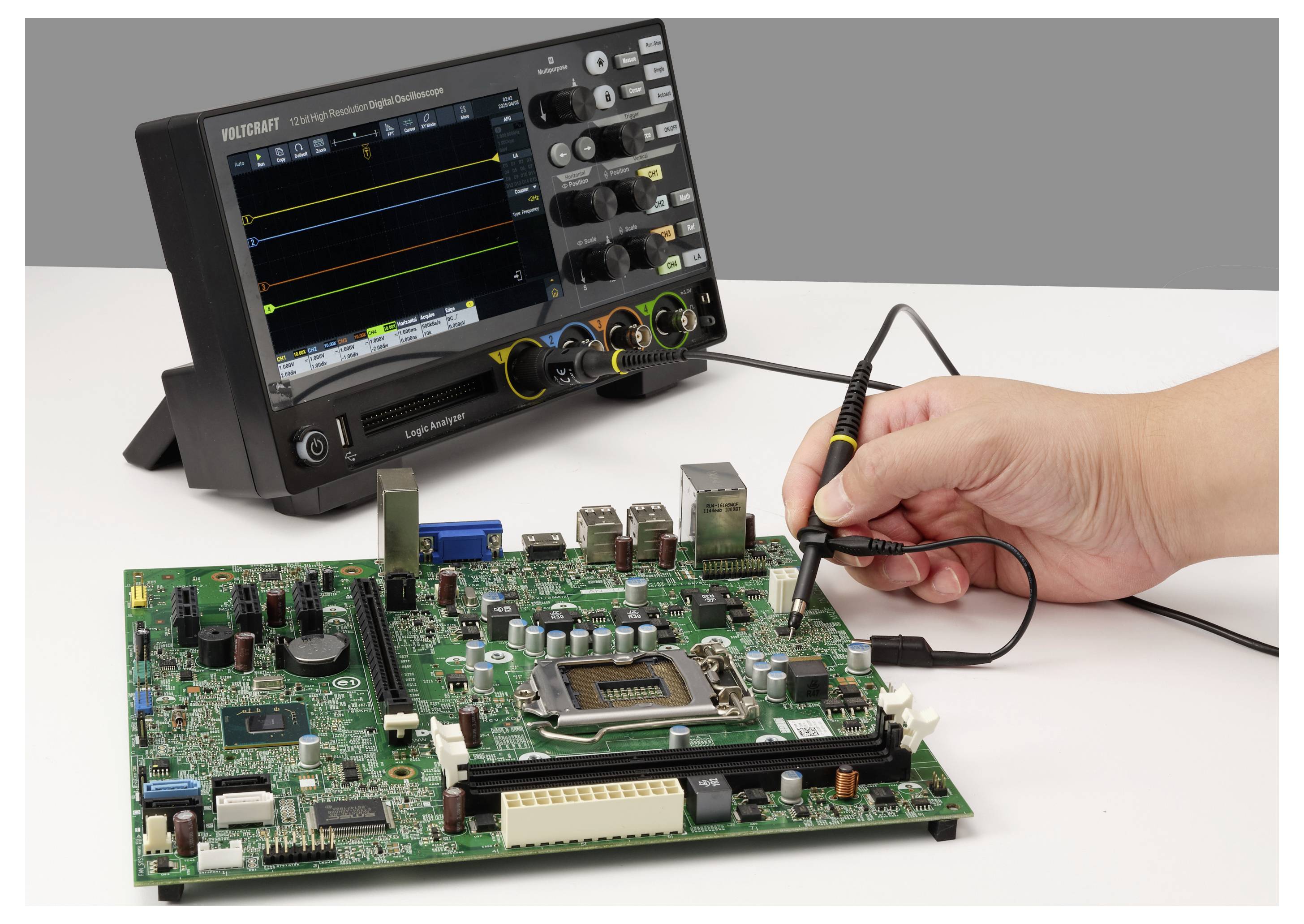

A VOLTCRAFT PP-450 mérőfej egy passzív oszcilloszkóp mérőfej, amelyet professzionális mérési feladatokhoz terveztek kereskedelmi környezetben. Az 55 g-os, könnyű modellt gyári szabványoknak megfelelően kalibrálva (tanúsítvány nélkül) szállítjuk, és 500 MHz-es rendszer-sávszélességet kínál.
Pontos jelátvitel
A fix 10:1 osztóaránynak, a 10 MΩ bemeneti ellenállásnak és a 12 pF bemeneti kapacitásnak köszönhetően a mérőfej pontos méréseket tesz lehetővé. A 0,7 ns-os emelkedési idő biztosítja a gyors jelélek részletes ábrázolását.
Biztonság és kompatibilitás
Az érzékelő maximálisan 300 V RMS üzemi bemeneti feszültségre van tervezve, és megfelel a CAT II (300 V) mérési kategóriának. A 9–25 pF kompenzációs tartomány biztosítja az 1,3 m hosszú kábel pontos illesztését a megfelelő oszcilloszkóphoz.
Gazdag tartozék készlet
A munkahelyen való közvetlen és sokoldalú használat érdekében a szállítási terjedelem többek között tartalmaz egy kampós végű csatlakozót, egy krokodilcsipesszel ellátott földelőkábelt, egy BNC adaptert és két IC végű csatlakozót. A készletet egy beállító eszköz és nyolc csatorna-hozzárendelésre szolgáló jelölőgyűrű teszi teljessé.
Ez a szöveg gépi fordítással készült.
Pontos jelátvitel
A fix 10:1 osztóaránynak, a 10 MΩ bemeneti ellenállásnak és a 12 pF bemeneti kapacitásnak köszönhetően a mérőfej pontos méréseket tesz lehetővé. A 0,7 ns-os emelkedési idő biztosítja a gyors jelélek részletes ábrázolását.
Biztonság és kompatibilitás
Az érzékelő maximálisan 300 V RMS üzemi bemeneti feszültségre van tervezve, és megfelel a CAT II (300 V) mérési kategóriának. A 9–25 pF kompenzációs tartomány biztosítja az 1,3 m hosszú kábel pontos illesztését a megfelelő oszcilloszkóphoz.
Gazdag tartozék készlet
A munkahelyen való közvetlen és sokoldalú használat érdekében a szállítási terjedelem többek között tartalmaz egy kampós végű csatlakozót, egy krokodilcsipesszel ellátott földelőkábelt, egy BNC adaptert és két IC végű csatlakozót. A készletet egy beállító eszköz és nyolc csatorna-hozzárendelésre szolgáló jelölőgyűrű teszi teljessé.
Ez a szöveg gépi fordítással készült.

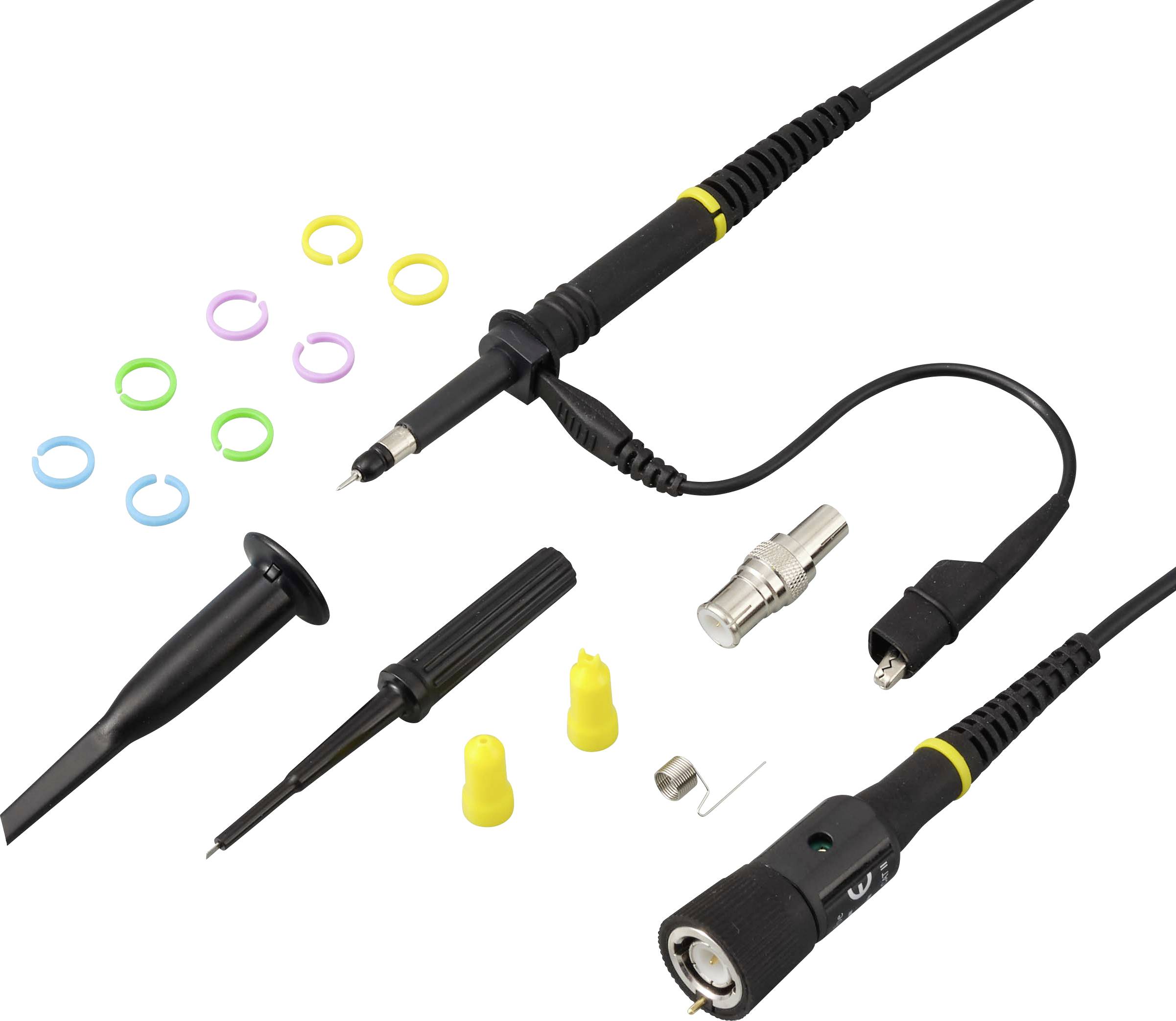

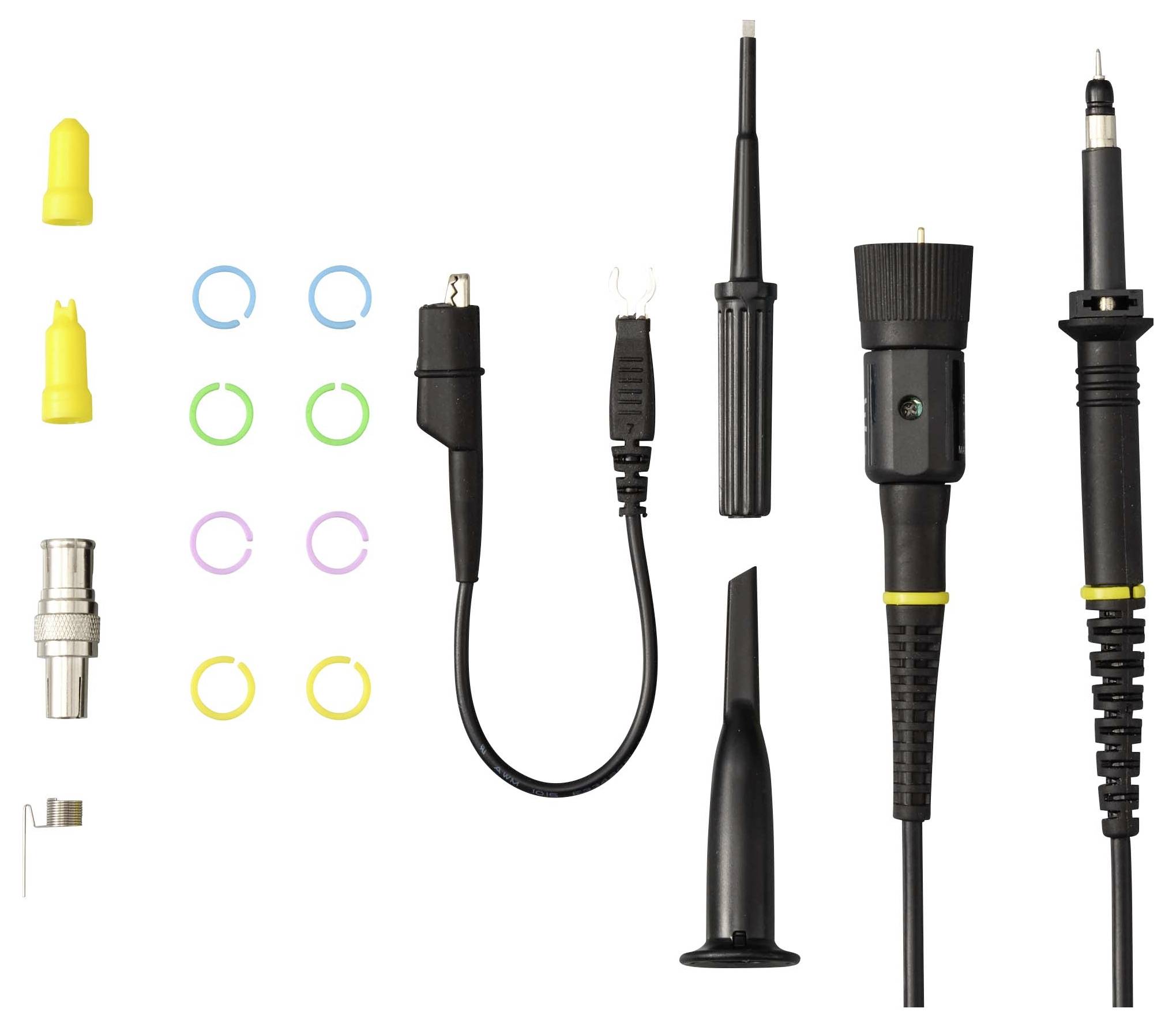

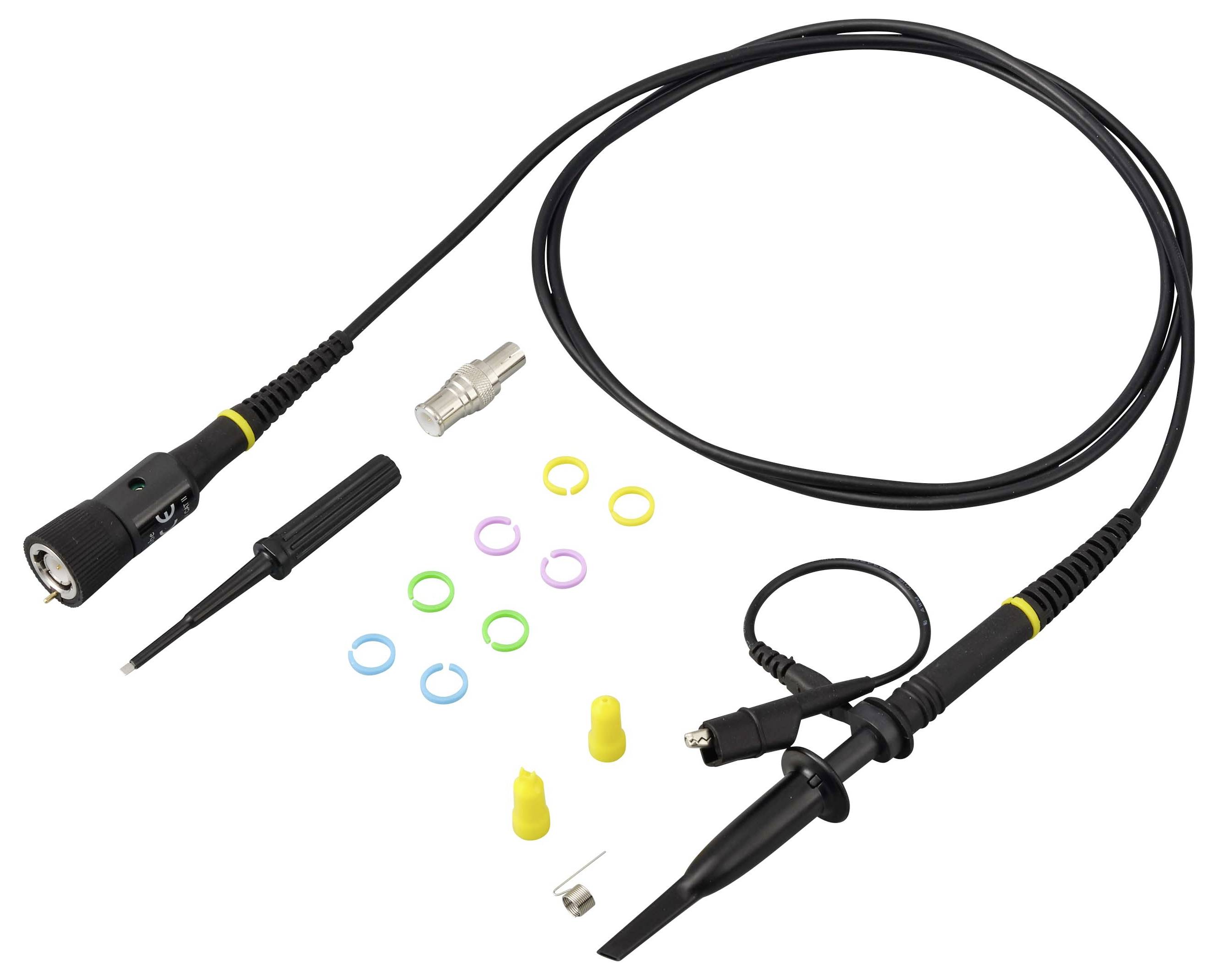

Szállítás tartalma
- Szondafej, horgos hegy és földelőkábel krokodilcsipesszel
- Földelő rugó
- 8x jelölőgyűrű
- (amely egy olyan letöltendő segédlet, amely tartalmazza a tapogató fej
- BNC adapter
- 2x IC-vég
