WAGO 221-420-1 221 Vezetékösszekötő hajlékony: 0.14-4 mm² merev: 0.2-4 mm² Pólusszám: 10 1 db Átlátszó, Narancs vásárlása

Egy átlátszó műanyag csatlakozókapocs öt narancssárga karral, 'WAGO 221' felirattal, elektromos kötésekhez.

Több átlátszó dugaszolható csatlakozó narancssárga emelőkarral, elektromos szereléshez használható. Különböző méretben láthatók.

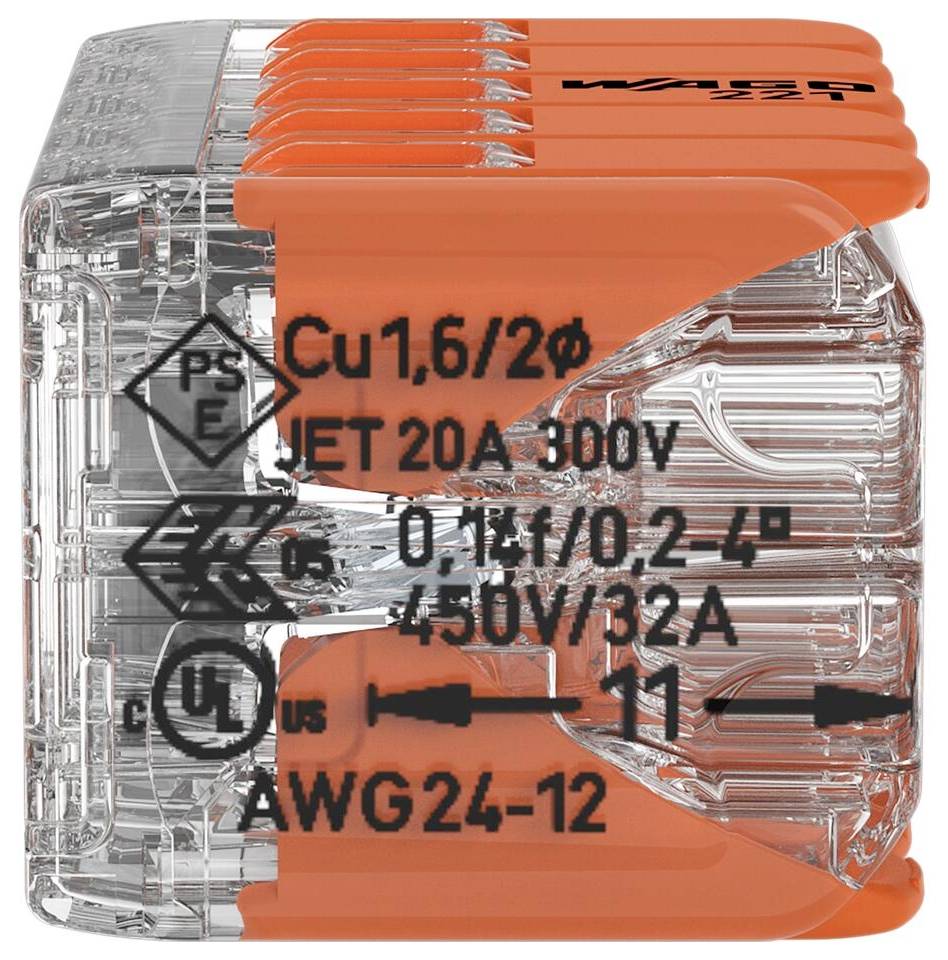

Átlátszó kábelösszekötő narancssárga emelőkarokkal, műszaki specifikációkkal ellátva: 300V, 20A, 0,14-4mm² kábelekhez.

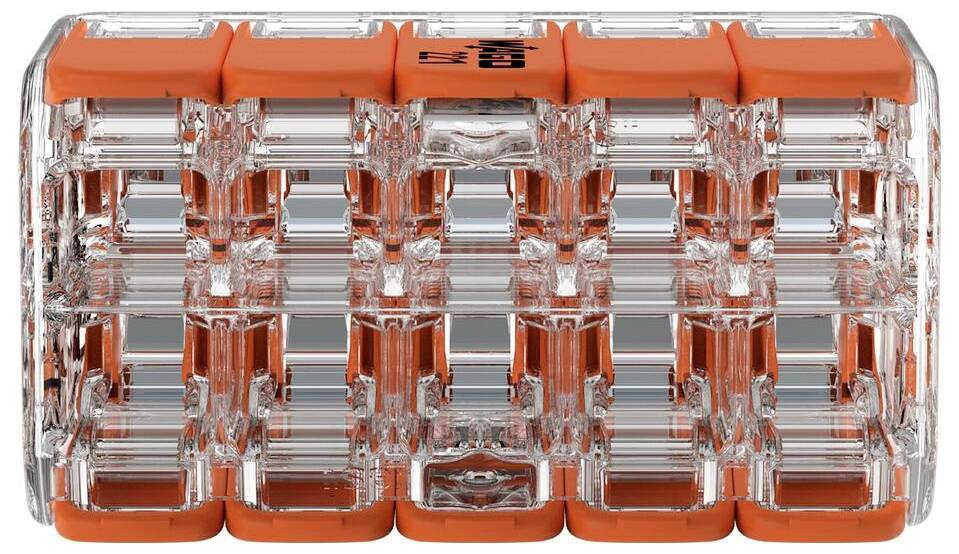

Átlátszó, téglalap alakú henger narancssárga részletekkel, masszázshoz és izomellazításhoz tervezve.

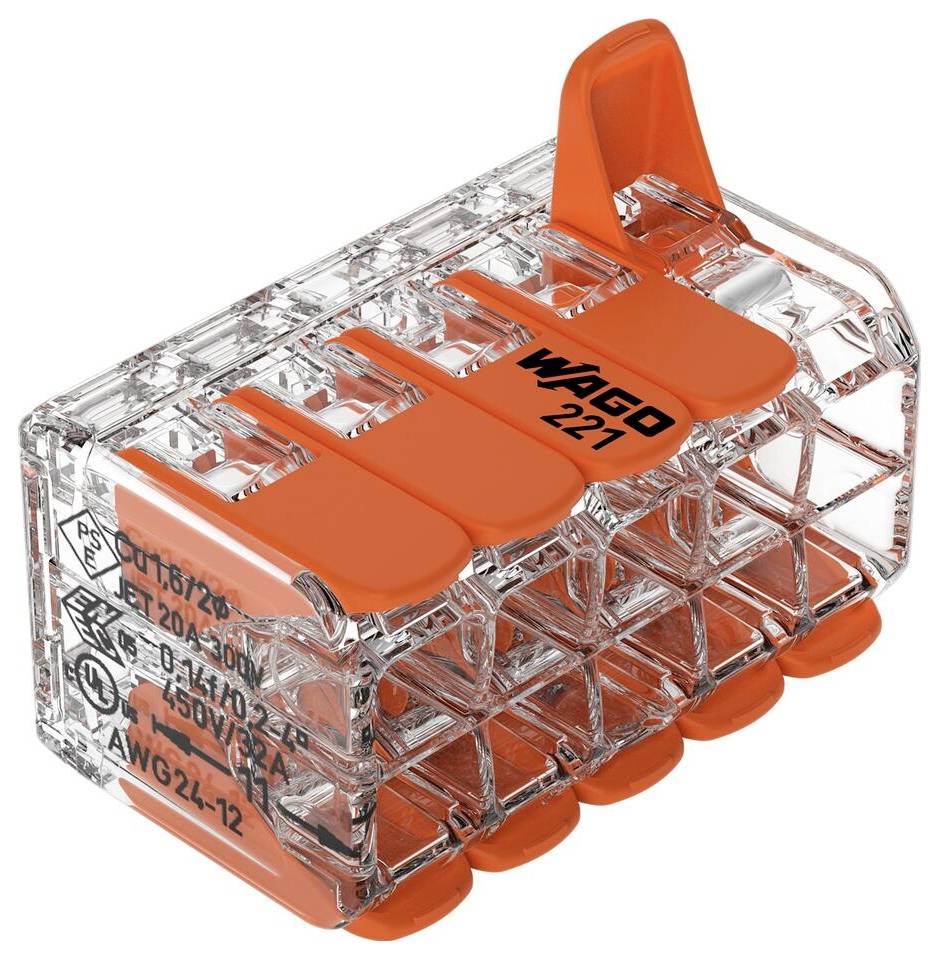

Átlátszó műanyag csipesz öt narancssárga karral, amelyet elektromos vezetékek csatlakoztatásához használnak.

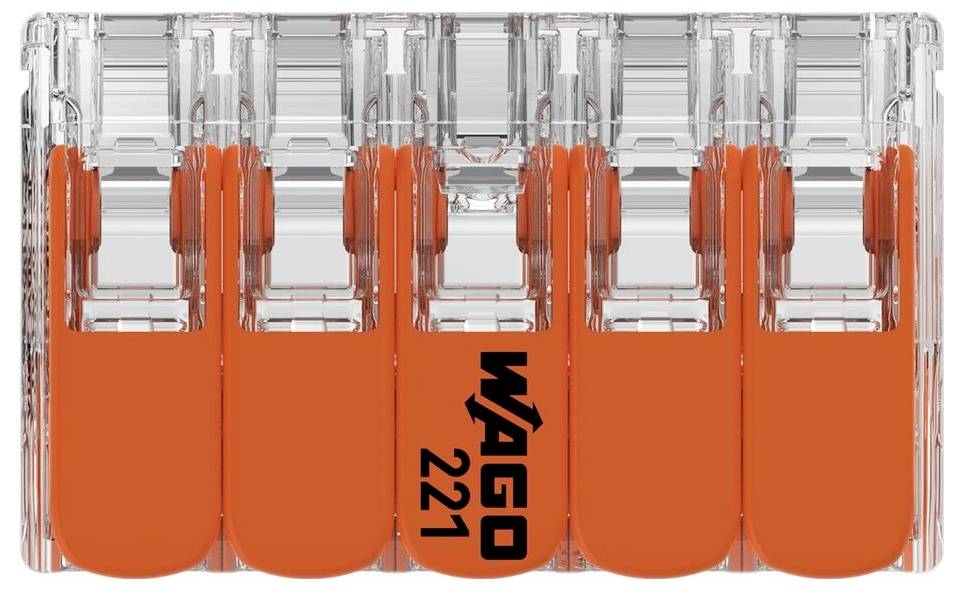

Átlátszó, ötszörös dugaszolós sorkapocs narancssárga karokkal, 'WAGO 221' jelöléssel, egyszerű vezetékcsatlakoztatást tesz lehetővé.

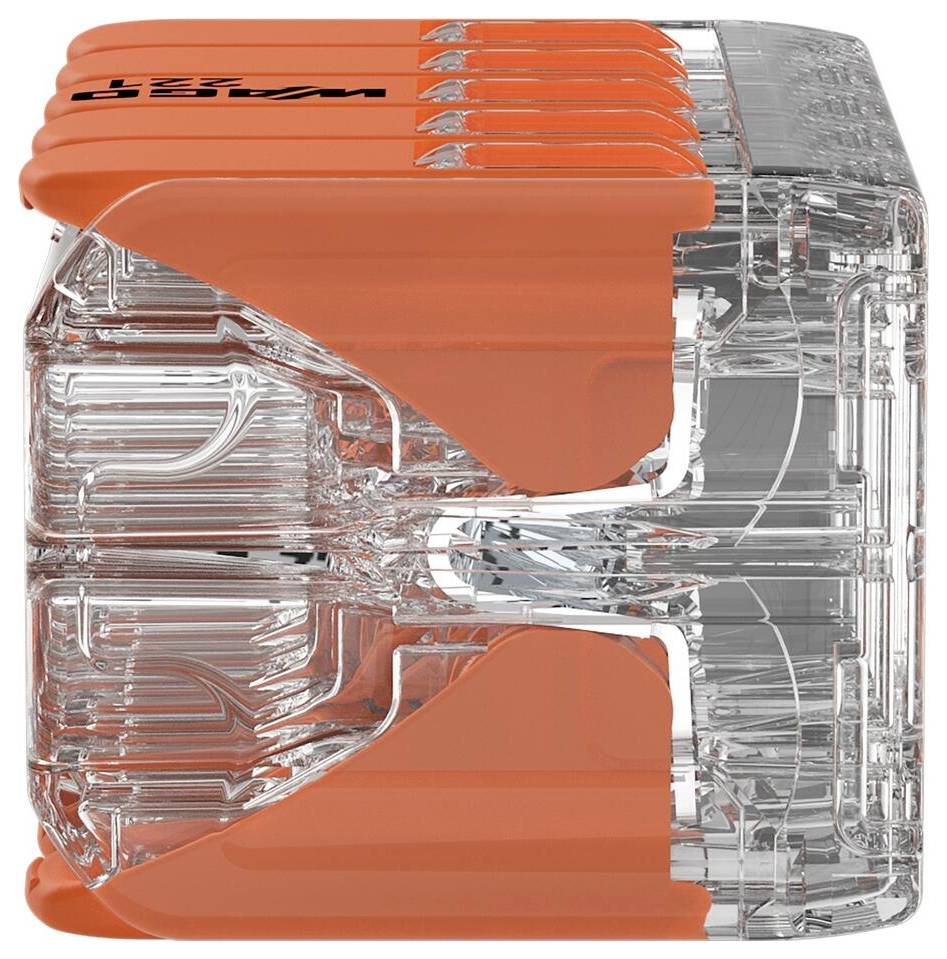

Egy átlátszó, narancssárga elektromos csatlakozó, amely hat huzalcsatlakozást mutat kompakt kialakításban.

Egy nyitott elosztószekrény különböző színű kábeleket mutat, amelyek csatlakozókkal vannak összekötve, egy szürke falra szerelve.

Egy nyitott elosztódoboz a mennyezeten megmutatja a csatlakoztatott kábeleket csatlakozókkal, alatta két kábel lóg.

Mennyezeti telepítési részlet: Nyitott mennyezeti kivágás bekötött halogén lámpával, felkészítve rácsos álmennyezeti beépítésre.

Több színű kábellel ellátott elektromos csatlakozóaljzat, narancssárga WAGO dugaszolós csatlakozóklemmekkel összekötve, mennyezetre szerelve.

A '40%-kal kisebb' szöveg két elektromos csatlakozó felett látható, egy nagyobb és egy kisebb. A kisebb csatlakozó 40%-kal csökkentett méretű.

A kép egy átlátszó kábeles összeköttetést mutat három fekete vezetékkel. A mellette lévő szöveg: '100% Átláthatóság'.

Három fekete kábel réz és fém végekkel, amelyek elektromos csatlakozásokra alkalmasak.

Két elektromos csatlakozó sorkapocs több fekete és zöld vezetéket köt össze.

Egy kéz egy átlátszó WAGO 221 csatlakozót tart, miközben egy csupasz végű huzalt bedugnak a csatlakozóba.

Egy átlátszó csatlakozó narancssárga karokkal köt össze három fekete kábelt, amelyek közül az egyik meztelen rézvezetékkel rendelkezik.

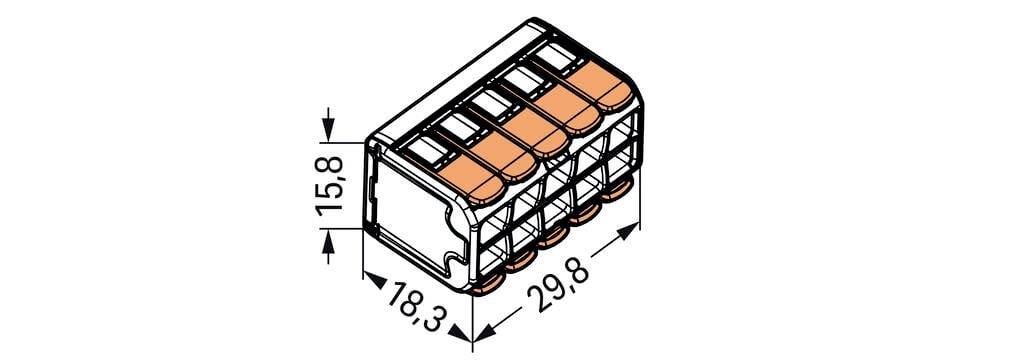

Egy többpólusú csatlakozó ábrázolása méretekkel: 15,8 mm x 18,3 mm x 29,8 mm. Öt narancssárga csatlakozási pontot mutat.

1/18

Termék típus

Vezetékösszekötő

Min. hajlékony keresztmetszet

0.14 mm²

Max. keresztmetszet, hajlékony

4 mm²

Merev átmérő (min.)

0.2 mm²

Merev keresztmetszet (max.)

4 mm²

Adatlap (PDF)

Szállítás: 7. 10. P.

2297 db

Kiszerelések

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1016Ft / Darab)

1016Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

Csatlakozó kapocs - 221-es sorozat

Kb. 40 %-kal kisebb, mint a korábbi modell

Műszaki adatok

Termék típus: Vezetékösszekötő

Min. hajlékony keresztmetszet: 0.14 mm²

Max. keresztmetszet, hajlékony: 4 mm²

Merev átmérő (min.): 0.2 mm²

Merev keresztmetszet (max.): 4 mm²

Pólusszám: 10

Gyártói szín: Átlátszó
Narancs

Sorozat: 221

Névleges áram: 32 A

Névleges áramerősség, kerekítve: 32 A

Tartalom: 1 db

Gyártói szám: 221-420-1

: 24 - 12

Csupaszolási hossz: 11 mm

Csatlakozó: Rugó

Szigetelőanyag: Műanyag

Névleges feszültség: 450 V

Hőmérséklettartomány: +105-ig °C

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Pólusszám

Merev keresztmetszet (max.)

Max. keresztmetszet, hajlékony

Sorozat

Merev átmérő (min.)

Min. hajlékony keresztmetszet

WAGO 221-420-1 221 Vezetékösszekötő hajlékony: 0.14-4 mm² merev: 0.2-4 mm² Pólusszám: 10 1 db Átlátszó, Narancs

Rendelési szám:3345692

Jelenlegi termék

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Vezetékösszekötő, hajlékony kábel: 0,14-4 mm² merev: 0.2-4 mm² Pólusszám: 2 átlátszó/narancs WAGO 221-412

Rendelési szám:1188436

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Vezetékösszekötő, hajlékony kábel: 0,14-4 mm² merev: 0.2-4 mm² Pólusszám: 3 átlátszó/narancs WAGO 221-413

Rendelési szám:1188437

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Vezetékösszekötő, hajlékony kábel: 0,14-4 mm² merev: 0.2-4 mm² Pólusszám: 5 átlátszó/narancs WAGO 221-415

Rendelési szám:1188438

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Vezetékösszekötő 0,14...4 mm², 2 pólus, 100 db, átlátszó/narancssárga, WAGO 221-412

Rendelési szám:1188439

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Nyitható vezetékösszekötő, 3 pólus, 0,14-4 mm²/0,2-4 mm², átlátszó/narancs, 50 db, WAGO 221-413

Rendelési szám:1188440

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Csatlakozó kapocs, pólusszám: 5 WAGO 221-415 40 db Átlátszó, Narancs

Rendelési szám:1188441

32 A

4 mm²

0.2 mm²

0.14 mm²

Vezetékösszekötő sorkapocs 0,14-4 mm², narancs (átlátszó), 5 pól., 25 db, Wago 221-415-25 221

Rendelési szám:1341805

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221 Vezetékösszekötő hajlékony: 0.14-4 mm² merev: 0.2-4 mm² Pólusszám: 2 16 db Átlátszó, Narancs

Rendelési szám:1488843

32 A

4 mm²

221

0.2 mm²

0.14 mm²

WAGO 221-413/996-012 221 Vezetékösszekötő hajlékony: 0.14-4 mm² merev: 0.2-4 mm² Pólusszám: 3 12 db Átlátszó, Narancs

Rendelési szám:1488844

32 A

4 mm²

221

0.2 mm²

0.14 mm²

Dokumentumok és letöltések

Adatlap

Adatlap 3345692 WAGO 221-420-1 221 Vezetékösszekötő hajlékony: 0.14-4 mm² merev: 0.2-4 mm² Pólusszám: 10 1 db Átlátszó, Narancs

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3345692 WAGO 221-420-1 221 Vezetékösszekötő hajlékony: 0.14-4 mm² merev: 0.2-4 mm² Pólusszám: 10 1 db Átlátszó, Narancs

Leírás

Különösen vékony
A Generation 221 kapcsai valóságos csodaszámba mennek: volumenjeik a korábbi ( 222 sorozatú) modellhez képest kb. 40 %-kal csökkentek. Ezzel a villanyszerelők most már szűk helyekre is gond nélkül beépíthetik. Az új sorozat különösen keskeny kialakításának köszönhetően a huzalozott kapcsok egyszerűen behelyezhetők a szerelődobozokba. Ezen kívül a hely megtakarítások további bővítési lehetőségeket biztosítanak.

Lássuk, mi a lényeg:
A Serie 221 új átlátszó műanyag ház kialakítása lehetővé teszi ránézéssel a vezetékek megfelelő helyzetének ellenőrzését. A villanyszerelő a csatlakoztatás után rögtön látja, hogy valamennyi vezetéket betolta-e a felütközésig és kifogástalanul csatlakoznak-e. A vezetékek korrekt lecsupaszítási hossza is egy pillanat alatt ellenőrizhető. A zárt tölcséres kialakítás egyértelműen bevezeti a vezetéket a beszorító kapocshoz.

Központban a jó kezelhetőség áll
Két vizsgáló nyíláson keresztül a szerelő már beépített állapotban is kényelmesen és biztonságosan ellenőrizheti a kapcsokat bármilyen használatos vizsgáló heggyel. A ház oldalán lévő megfogást segítő mélyedés növeli a karok felnyitásánál a kezelhetőséget. Az új szorító kapocs generáció a bevált szerszámmentes CAGE CLAMP® technológián alapul, amelynél a szorító kapcsokat egy kar segítségével fel lehet nyitni és vissza lehet zárni. Az eltérés a korábbi modelltől: a kart most még könnyebben lehet kézzel mozgatni. Ezzel a vezetékeket még egyszerűbben és gyorsabban lehet becsatlakoztatni.

Igen sokoldalún alkalmazható
Az új Serie 221 szorítókapocs alkalmas bármilyen szokásosan használt vezetékfajta befogására: csupán egy szorítókapoccsal 0,14-től 4 mm²-ig a finom huzalú illetve 0,2-től 4 mm²-ig az egy eres és sokhuzalú vezetékek mind befoghatók. A magas, 32 A-es megengedett névleges áramerősséggel és a 450 V-os névleges feszültséggel a Serie 221 sokoldalúan felhasználható. Az épületgépészetben jellemzően lámpatestek, redőny motorok, telefonberendezések, ajtó- és kapuvezérlések huzalozásához használják. A csatlakozó kapocs az iparban jól használható motorok és szivattyúk huzalozásánál.
