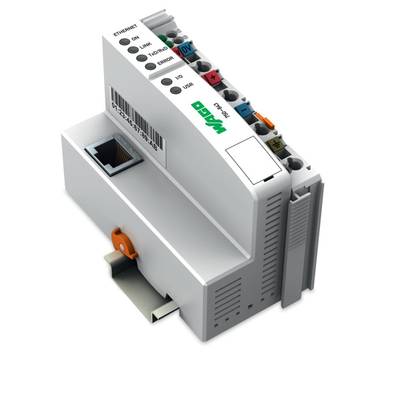

WAGO ETHERNET G1 ECO SPS kontroller 750-843 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Műszaki adatok
- Szín: világosszürke
- Keresztmetszet: 0,08 - 2,5 mm² AWG: 28 - 14
- Csatlakozás: CAGE CLAMP® Csupaszolt hossz: 8 - 9 mm Belső áramfelvétel: 200 mA
- Átviteli sebesség: 10 Mbit / s Üzemi hőmérséklet: 0 - +55 °C
- Termék típus
SPS kontroller
- Csatlakozók
Ethernet
Modbus TCP/UDP
- Gyártói szám
ETHERNET G1 ECO
- Bemenetek száma (max.)
64
- Kimenetek száma (max.)
64
- Üzemi feszültség
24 V/DC
- Magasság
71.1 mm
- Hossz
100 mm
- Szélesség
50.5 mm
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Méret
(H x Sz x Ma) 100 x 50.5 x 71.1 mm
- Kijelző
Nem
- Gyártói szám
750-843
- Átviteli ráta
10 MBit/s
- Súly
197 g
- Csatlakozó
Kosaras húzórugós csatlakozás
- Gyártói szín
Élénk szürke
- Szerelési mód
Kalapsínes
- Sorozat
ETHERNET
50.5
Modular
100 mm
71.1 mm
FALSE
DC
FALSE
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
TRUE
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FALSE
FALSE
FALSE
FALSE
0
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
24-24 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 192101 WAGO ETHERNET G1 ECO SPS kontroller 750-843 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 192101 WAGO ETHERNET G1 ECO SPS kontroller 750-843 1 db
Leírás

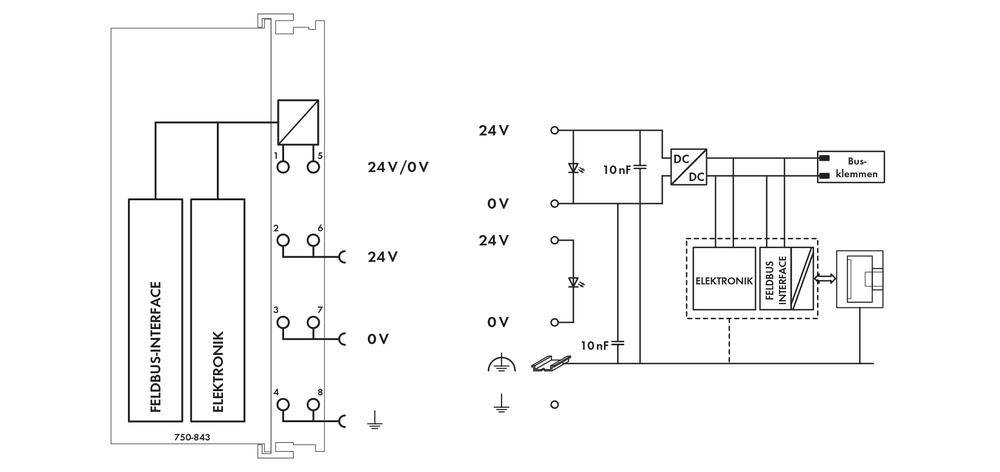

A belső elektronikai tápegység mindig a vezérlőn keresztül történik.
A terepi ellátás ellátása galvanikusan izolált, akár a vezérlő tápegységén keresztül, akár egy különálló potenciálellátó modulon keresztül. Az elválasztás lehetővé teszi az érzékelők és a hajtóművek külön ellátását. Az I / O modulok lezárása automatikusan a tápfeszültség továbbításához vezet (a rendszer az 5 V-os tápfeszültséget az adatkapcsolatokon keresztül és a tápellátást az opcionális meglévő tápkapcsolókon keresztül biztosítja). A diagnosztikával ellátott bemeneti modulok lehetővé teszik az ellátás felügyeletét is. Így egy állomás rugalmas felhasználói specifikus ellátási struktúrája biztosított. Az elektronika áramellátása maximális értékre korlátozódik. Ez az érték a használt vezérlőtől függ. Ha az összes I / O modul belső áramfogyasztásának összege meghaladja ezt az értéket, egy további rendszerellátási modulra van szükség. Hasonlóképpen, a
A terepellátás nem haladhatja meg a 10A-t. Azonban a különböző potenciális tápegységek lehetővé teszik a takarmányok újrafeldolgozását, a potenciális csoportok kialakítását, és így a vészhelyzeti stopperek megvalósítását. Nem reagált a biztonsággal kapcsolatos alkalmazásokban Ahhoz, hogy a teljes hajtóműcsoportokat központilag és biztonságosan, egyszerűen és költséghatékonyan lehessen kikapcsolni, a hajtómű tápellátását biztonsági kapcsolókészülék segítségével lehet kikapcsolni. Ezt külön-külön lehet elvégezni minden egyes hajtóműhöz, vagy egy csoportban egyesített vezérlő kimenetek tápellátását.
Bizonyítani kell, hogy hiba esetén, még akkor is, ha a vezérlőfeszültség ki van kapcsolva, más áram- vagy energiaáramkörökből nincs visszacsatolási hatás, így a biztonsági funkció (logika és idő válasz) meghatározott tulajdonságai változatlanok maradnak. Néhány modult a biztonsági funkciónak megfelelően alakítottak ki a nem-reakció szempontjából.
A modulok megfelelnek a 4. kategória követelményeinek a DIN EN ISO 13849-1: 2007 szerint. A biztonsági kategória és a teljesítményszint kizárólag a biztonsági komponensektől és azok összekapcsolásától függ.
Ez a szöveg gépi fordítással készült.
A terepi ellátás ellátása galvanikusan izolált, akár a vezérlő tápegységén keresztül, akár egy különálló potenciálellátó modulon keresztül. Az elválasztás lehetővé teszi az érzékelők és a hajtóművek külön ellátását. Az I / O modulok lezárása automatikusan a tápfeszültség továbbításához vezet (a rendszer az 5 V-os tápfeszültséget az adatkapcsolatokon keresztül és a tápellátást az opcionális meglévő tápkapcsolókon keresztül biztosítja). A diagnosztikával ellátott bemeneti modulok lehetővé teszik az ellátás felügyeletét is. Így egy állomás rugalmas felhasználói specifikus ellátási struktúrája biztosított. Az elektronika áramellátása maximális értékre korlátozódik. Ez az érték a használt vezérlőtől függ. Ha az összes I / O modul belső áramfogyasztásának összege meghaladja ezt az értéket, egy további rendszerellátási modulra van szükség. Hasonlóképpen, a
A terepellátás nem haladhatja meg a 10A-t. Azonban a különböző potenciális tápegységek lehetővé teszik a takarmányok újrafeldolgozását, a potenciális csoportok kialakítását, és így a vészhelyzeti stopperek megvalósítását. Nem reagált a biztonsággal kapcsolatos alkalmazásokban Ahhoz, hogy a teljes hajtóműcsoportokat központilag és biztonságosan, egyszerűen és költséghatékonyan lehessen kikapcsolni, a hajtómű tápellátását biztonsági kapcsolókészülék segítségével lehet kikapcsolni. Ezt külön-külön lehet elvégezni minden egyes hajtóműhöz, vagy egy csoportban egyesített vezérlő kimenetek tápellátását.
Bizonyítani kell, hogy hiba esetén, még akkor is, ha a vezérlőfeszültség ki van kapcsolva, más áram- vagy energiaáramkörökből nincs visszacsatolási hatás, így a biztonsági funkció (logika és idő válasz) meghatározott tulajdonságai változatlanok maradnak. Néhány modult a biztonsági funkciónak megfelelően alakítottak ki a nem-reakció szempontjából.
A modulok megfelelnek a 4. kategória követelményeinek a DIN EN ISO 13849-1: 2007 szerint. A biztonsági kategória és a teljesítményszint kizárólag a biztonsági komponensektől és azok összekapcsolásától függ.
Ez a szöveg gépi fordítással készült.
