Name: WAGO Tűsor (standard) 1735 Pólusok száma 8 Raszterméret: 3.50 mm 713-1424/107-000 50 db
Brand: WAGO
SKU: 538534
Availability: BackOrder

Fekete, több érintkezős műanyag csatlakozó, elektronikai kötésekhez alkalmas, oldalirányú rögzítési pontok láthatók.

A 713-1103 típusú rugalmas sín deratinggörbéje. A diagram az áramerősséget amperben (A) ábrázolja a környezeti hőmérséklet (°C) függvényében, több pólusú változatokkal és névleges áramerősséggel.

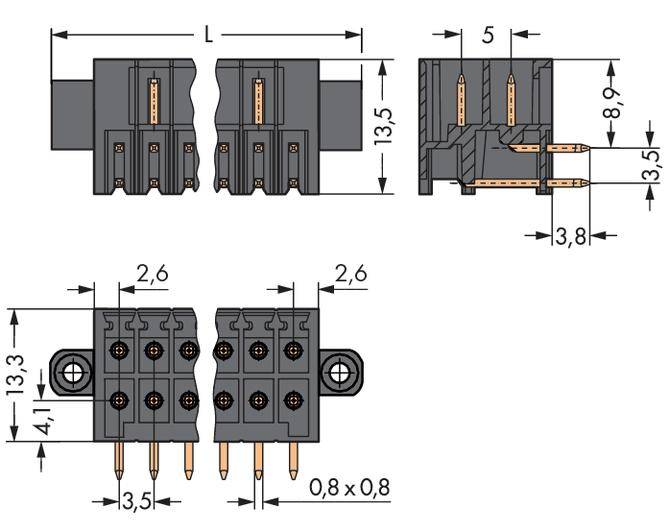

Műszaki rajz egy csatlakozóról milliméteres méretekkel. Különböző nézetek és méretezések a szereléshez és beépítéshez.

1/3

Termék típus

Tűsor (standard)

Kivitel

Dugó, hajlított

Sorok száma

Sorozat

1735

3.50 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 2. [Sze.]

Szám (csomagméret 50 db)

készlet

Összesen (78 990 Ft / Darab)

78 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csapos kapocsléc

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 2
Pólusok száma: 8

Műszaki adatok

Névleges túlfeszültség: 2,5 kV

Termék típus: Tűsor (standard)

Kivitel: Dugó, hajlított

Sorok száma: 2

Csatlakozó rendszer: wire-to-board

Sorozat: 1735

RM: 3.50 mm

Pólusok száma sorozatonként: 4

Pólusok száma: 8

Szélesség: 24.1 mm

Stift forma: Szögletes

Névleges áram: 10 A

Névleges áramerősség, kerekítve: 10 A

Tartalom: 50 db

Méret: (H x Sz x Ma) 13.5 x 24.1 x 17.1 mm

Csatlakozó: Nyák

Ház anyaga: Poliphtalamid (PPA GF)

Gyártói szám: 713-1424/107-000

Gyártói szín: Fekete

Ipari termék: Igen

Szigetelőanyag: Poliphtalamid (PPA GF)

Érintkezőanyag: Elektrolit vörösréz

Nyákoldali érintkező felület: Ónozott

Dugóoldali érintkező felület: Ónozott

Névleges feszültség: 160 V

Magasság: 17.1 mm

Hossz: 13.5 mm

Dugaszolási irány: Vízszintesen a nyomtatott áramköri laphoz

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -60 °C

Gyártói szám: 713-1424/107-000

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Pólusok száma

Szélesség

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1405 50 db

Rendelési szám:538366

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, egyenes

19 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1405/037-000 50 db

Rendelési szám:538367

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, egyenes

25.6 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1405/105-000 50 db

Rendelési szám:538368

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, egyenes

19 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1405/107-000 25 db

Rendelési szám:538369

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, egyenes

27.6 mm

Min.: 1

Többszörös: 1

46 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1405/116-000 50 db

Rendelési szám:538371

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, egyenes

25.6 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1405/117-000 25 db

Rendelési szám:538372

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, egyenes

27.6 mm

Min.: 1

Többszörös: 1

51 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1425 50 db

Rendelési szám:538538

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, hajlított

19 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1425/037-000 50 db

Rendelési szám:538539

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, hajlított

25.6 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1425/105-000 50 db

Rendelési szám:538540

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, hajlított

19 mm

Min.: 1

Többszörös: 1

64 990 Ft^*

WAGO Tűsor (standard) 1735 Pólusok száma 10 Raszterméret: 3.50 mm 713-1425/107-000 25 db

Rendelési szám:538541

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Dugó, hajlított

27.6 mm

Min.: 1

Többszörös: 1

46 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 538534 WAGO Tűsor (standard) 1735 Pólusok száma 8 Raszterméret: 3.50 mm 713-1424/107-000 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 538534 WAGO Tűsor (standard) 1735 Pólusok száma 8 Raszterméret: 3.50 mm 713-1424/107-000 50 db

Leírás

0,8 x 08 mm, 4x2-es pánt, menetes karimákkal, 3,5 mm-es szög, ferde, kétsoros, fekete.

Ez a szöveg gépi fordítással készült.

Leírás

0,8 x 08 mm, 4x2-es pánt, menetes karimákkal, 3,5 mm-es szög, ferde, kétsoros, fekete.

Ez a szöveg gépi fordítással készült.
