Walther Werke 98603314 Fali doboz 32 A Csatlakozók száma 2 22 kW
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Műszaki adatok
- Tápfeszültség típusa: AC
- Ház anyaga: acél
- Falra szerelhető: igen
- 4G (LTE) mobilkommunikációs szabvány: igen
- Kijelzővel: nem
- Frekvencia: 50 Hz
- Apple HomeKit kompatibilis: nem
- Amazon Alexa-kompatibilis: nem
- Google Asszisztenssel kompatibilis: nem
- IFTTT támogatás elérhető: nem
- Padlóra szerelhető: nem
- Bemeneti feszültség: 400 V
- Névleges csatlakozási terhelés: 22 kW
- Kimenő feszültség DC 0 V
- Kimeneti feszültség AC 50 Hz: 400 V
- Kimeneti feszültség AC 60 Hz: 0 V
- Max. kimeneti áram AC 50 Hz: 32 A
- Töltőpontok száma: 2
- Maximális teljesítmény töltőpontonként: 22 kW
- Töltőkábel hossza: 6 m
- Csőszerelésre alkalmas: nem
- Hordozható: nem
- Házi csatlakozódobozzal (HAK): nem
- Túlfeszültség-védelmi modullal: nem
- A típusú maradékáram-védőkapcsolók száma: 2
- A töltőkábel rögzíthető a töltőállomáshoz: igen
- DC hibaáram-érzékelés: igen
- Kontaktor hegesztési érzékelése: igen
- Kismegszakítóval: nem
- Hálózatba köthető masterként: igen
- Hálózatba köthető bővítőként: igen
- Hálózatba kapcsolható LAN-on keresztül: igen
- Wi-Fi-n keresztül hálózatba kapcsolható: nem
- 5G mobilhálózati szabvány: nincs
- Energiamérővel: igen
- Kulcsos kapcsolóval: nem
- Beépített RFID kártyaolvasóval: igen
- NFC (közeli hatótávolságú kommunikáció): igen
- Integrált statikus terheléskezelés: igen
- Dinamikus terheléskezelésre alkalmas: igen
- Nyílt Töltési Pont Protokoll (OCPP) verzió: 1.6
- Csatlakoztasd és töltsd (ISO 15118): igen
- Alkalmazáson keresztüli kezelés és konfiguráció: nem
- Töltési előzmények exportálása: igen
- Háttérrendszer mellékelve: nem
- MID-kompatibilis energiamérővel: igen
- Kalibrációs törvénynek megfelelő: nem
- 2-es típusú töltőcsatlakozók száma: 2
- Termék típus
Fali doboz
- Töltőáram
32 A
- Csatlakozók száma
2
- Töltési teljesítmény
22 kW
- Fázisok száma
3 fázisú
- Névleges feszültség
400 V
- Kábelhossz
6 m
IP54
IK10

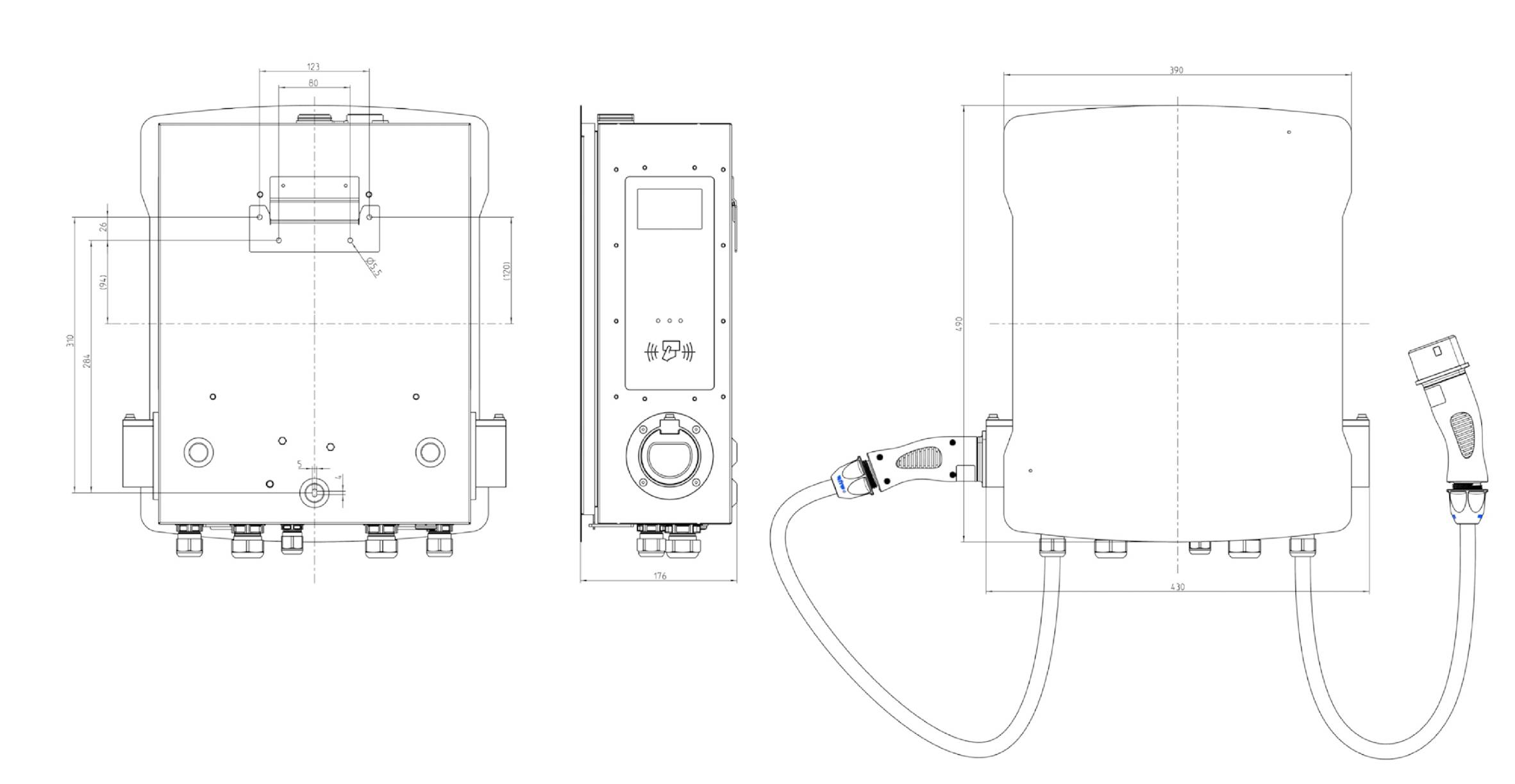

- Szélesség
430 mm
- Magasság
490 mm
- Mélység
176 mm
Dokumentumok és letöltések
Adatlap
Adatlap 3836366 Walther Werke 98603314 Fali doboz 32 A Csatlakozók száma 2 22 kW
Adatlap 3836366 Walther Werke 98603314 Fali doboz 32 A Csatlakozók száma 2 22 kW
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3836366 Walther Werke 98603314 Fali doboz 32 A Csatlakozók száma 2 22 kW
Leírás

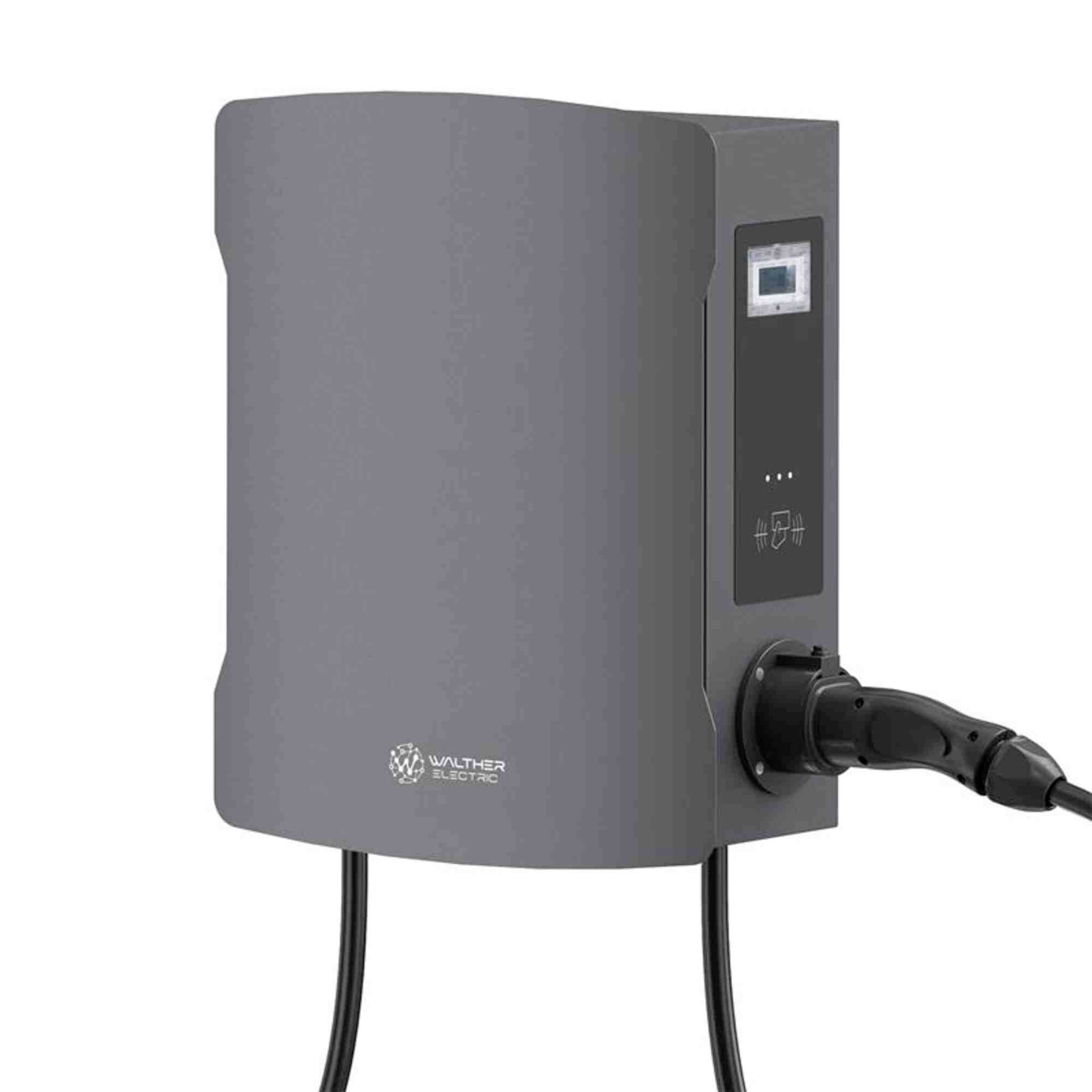

WALTHER Wallbox smartEVO duo connect Jellemzők: 3-as módú töltés az IEC 61851 szabvány szerint, 2x 2-es típusú töltőcsatlakozó (3-as mód), 6 m-es kábelhossz - állandóan csatlakoztatva, töltési teljesítmény töltőpontonként akár 22 kW-ig, 3 állapotjelző LED az oldalsó panelen a töltőpont aktuális állapotának kijelzéséhez, hitelesítés oldalra szerelt RFID panelen keresztül, Powerline kommunikáció (PLC) az ISO 15118 szabvány szerint, amely lehetővé teszi a Plug & Charge funkciót, csatlakozás energiagazdálkodási rendszerekhez Modbus TCP vagy EEBUS protokollon keresztül, csatlakozás az IPD vezérléshez és az IPD managerhez, valamint az SMA kommunikációs protokollhoz (SEMP), integrált webszerver a firmware verziófrissítésekhez és a távoli hozzáférésen keresztüli vezérléshez/karbantartáshoz. Ethernet interfész AMJ modullal a fixen telepített adatkábelhez való csatlakozáshoz; látható energiamérő (MID-tanúsítvánnyal) töltési pontonként; intelligens hálózati képesség OCPP 1.6-on (JSON) keresztül; integrált 4G modemek (microsim) különböző szolgáltatók backend és roaming platformjaihoz való csatlakozáshoz (pl. IPD connect). Helyi dinamikus terheléskezelés (DLM), beleértve a rendelkezésre álló töltési teljesítmény kiegyensúlyozatlan terhelésének észlelését (fázispontos vezérlés) akár 250 töltőponttal. Töltési pontonként: állandó PE-felügyelet, 6 mA DC maradékáram-felügyelet és A típusú RCD, kontaktor behegedésének észlelése, integrált 2-fokozatú hőmérséklet-felügyelet. Robusztus és időjárásálló ház. Horganyzott, porszórt acéllemez ház vascsillám szürke színben (DB703). Zárható ajtó elegáns kivitelben. Max. tápvezeték csatlakozás NYY-J-hez 2x5x10mm². Közvetlen csatlakozás a maradékáram-védőkapcsolóhoz. Mellékelt tartozékok: 2 db Mifare-Desfire EV1 RFID kártya, 1 db kulcs, 1 db fali konzol, 1 db AMJ modul, rögzítőcsavarok, fúrósablon, gyors útmutató.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
- Figyelem!Erősáramú átfolyós vízmelegítő:Ennek a vízmelegítőnek a működéséhez nagyfeszültségű csatlakozó szükséges (háromfázisú váltakozó áramú csatlakozó).Az erősáramú átfolyós vízmelegítő csatlakoztatása és telepítése a hálózat üzemeltetőjének jóváhagyását igényli; ezenkívül ezt csak a hálózatüzemeltető vagy a hálózatüzemeltető telepítői listáján szereplő telepítő cég végezheti el.
