Name: Walther Werke WAV0100BR1 WAV0100BR1 Csatlakozószekrény Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Walther Werke
SKU: 3795848
Availability: BackOrder

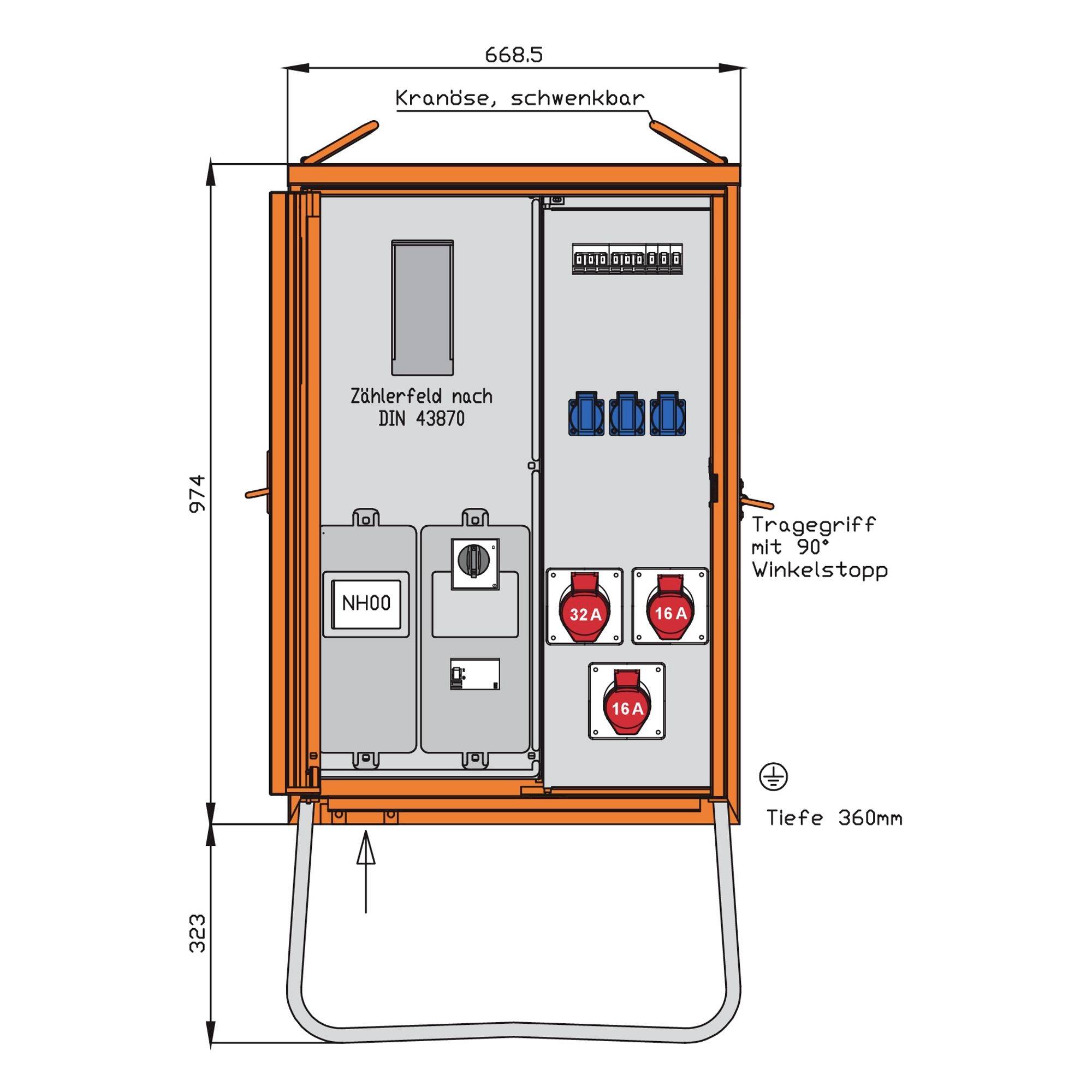

Hordozható elektromos szekrény műszaki rajza jelölt méretekkel, amely a csuklós tetőt, DIN 43870 mérőszekciót, aljzatokat és hordozófogantyút mutatja.

Walther Electric BOS termékkör, amely középen a BOS logó és QR-kód körül helyezkedik el különböző narancssárga elektromos szekrénykeretezésekkel, a szélén weboldal szöveggel.

1/2

Termék típus

Csatlakozószekrény

Szélesség

669 mm

Magasság

974 mm

Mélység

360 mm

Méret

(Sz x Ma x Mé) 669 x 974 x 360 mm

Szállítás: 11. 13. [P.]

Szám

Összesen (1 475 990 Ft / Darab)

1 475 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kialakítás: Csatlakozóelosztó szekrény
Névleges feszültség: 230/400 V
Méretezett áram 32 A
Energiafogyasztás: 24 kVA
CEE aljzatok száma (IEC 60309) 16 A / 400 V / 5 pólusú (1, 2, 3, N, PE): 2
CEE aljzatok száma (IEC 60309) 32 A / 400 V / 5 pólusú (1, 2, 3, N, PE): 1
CEE 7/3 (F típusú) biztonsági aljzatok száma: 3
Számlálómezők száma: 1
Főkapcsoló: Kismegszakító
Főkapcsoló névleges árama: 32 A
A főkapcsoló pólusainak száma: 3
Kismegszakítók száma: 5
Maradékáram típusa: B
Maradékáram-védőkapcsolók száma (30 mA): 1
Vészkapcsoló: nincs
Védettségi fokozat (IP): IP44
Megfelel az IEC/EN 61439-4 szabványnak: igen
Ház anyaga: egyéb
Szélesség: 669 mm
Magasság: 974 mm
Mélység: 360 mm

Termék típus: Csatlakozószekrény

Szélesség: 669 mm

Magasság: 974 mm

Méret: (Sz x Ma x Mé) 669 x 974 x 360 mm

Mélység: 360 mm

Tartalom: 1 db

: IP44

Névleges áram: 32 A

UKCA: Igen

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3795848 Walther Werke WAV0100BR1 WAV0100BR1 Csatlakozószekrény Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

WALTHER elosztószekrény, csatlakozási teljesítmény: 24 kVA, az IEC 61439-4 és a DIN/VDE 43868/1 szabvány szerint jóváhagyva a VDEW Berlin-Brandenburg regionális csoport ellátási területei számára. Elektrolitikusan horganyzott acéllemezből készült ház (H14), nehézfémmentes műanyag bevonattal. Szín: RAL 2004 - tiszta narancssárga - egyajtós, rugós retesz lakathoz és süllyesztett fogantyúval, emelőszemekkel és oldalsó hordozófogantyúkkal, beleértve a tűzihorganyzott alapkeretet földelési horgonyokhoz való fülekkel. Szigetelt házban lévő RCD (Fi-védőkapcsoló) szerelése. Védettségi osztály: IP 44. Mérőeszköz védelmi osztálya: IP 54. Méretek kb.: 974 x 669 x 360 mm / Ma x Sz x Mé + alapkeret magassága kb.: 323 mm. Csatlakozás: 1 NH00 biztosítós szakaszolókapcsoló 63 A prizmás csatlakozókkal P00-70 mm². Adagolás: 1 DS mérőhely. Mérő nélkül a DIN 43870/2 szabvány szerint (mérőkábelezés 25 mm²/N=16 mm²) Kimenő áramkör / Védelem: 1 db kismegszakító 3P 32A termikus-mágneses kioldóval 1 db RCD 4P 40A/30mA -B- 1 db CEE felületszerelt aljzat 32A 5P 400V 6h előoldali biztosíték nélkül - közvetlenül az RCD-ről 2 db CEE felületszerelt aljzat 16A 5P 400V 6h egyenként 1 db kismegszakítóval (MCB) 3P 16A -C- 3 db Schuko aljzat 16A 2P 230V egyenként 1 db kismegszakítóval (MCB) 1P 16A -C-

Ez a szöveg gépi fordítással készült.
