Name: Walther Werke WAV0100R1 WAV0100R1 Csatlakozószekrény Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Walther Werke
SKU: 3795849
Availability: BackOrder

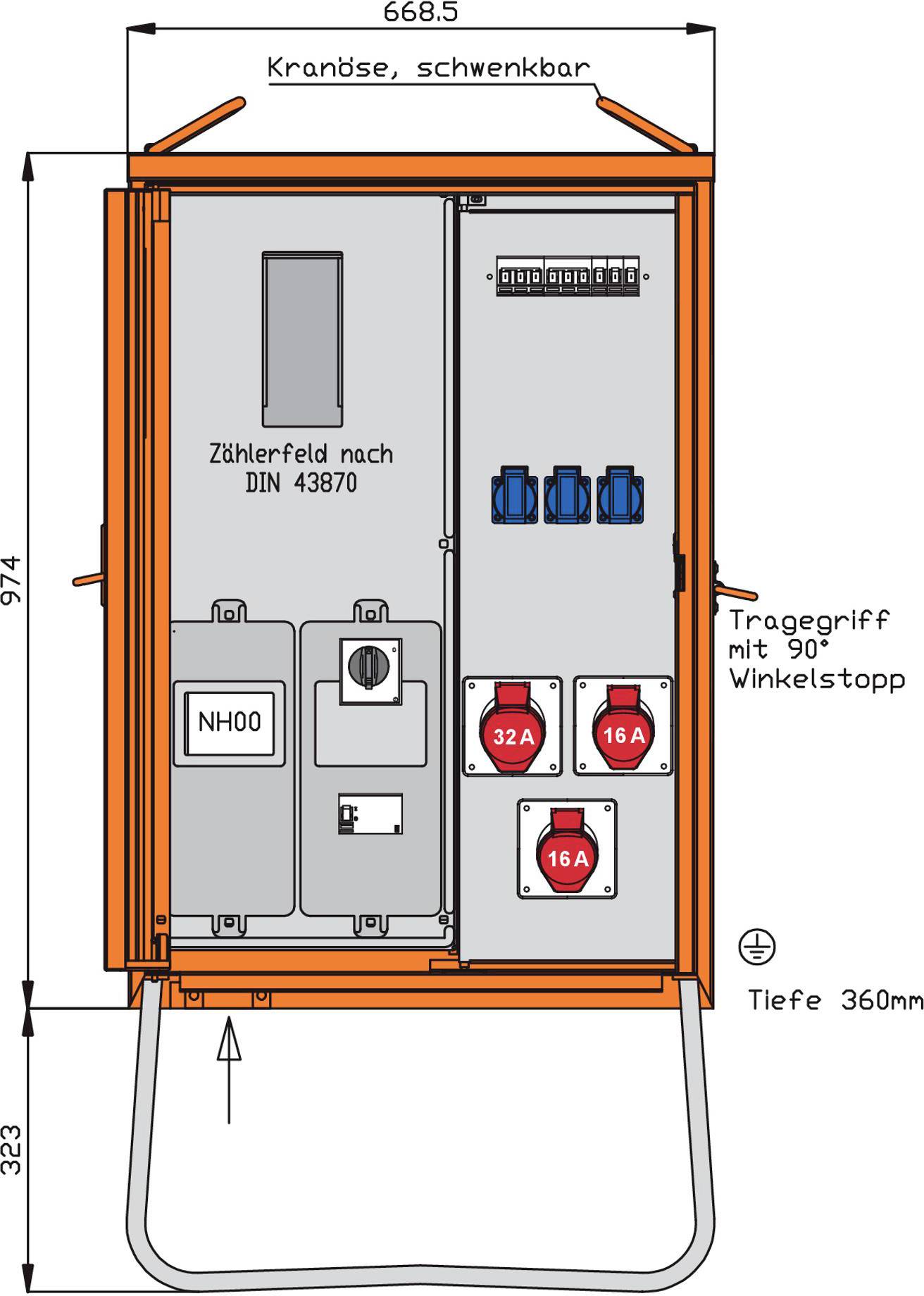

Elektromos szekrény műszaki rajza, méretei 668,5 x 974 x 323 mm, amely daruemelvényt, hordozófület, mérőtelep-rekeszt, megszakítókat és csatlakozómodul-egységeket mutat.

Körkörös Walther Electric BOS termékgrafika, amely középen egy logó körül több narancsszínű elektromos vezérlőszekrényt mutat, QR-kóddal és weboldalcímmel.

1/2

Termék típus

Csatlakozószekrény

Szélesség

669 mm

Magasság

974 mm

Mélység

360 mm

Méret

(Sz x Ma x Mé) 669 x 974 x 360 mm

Szállítás: 11. 4. [Sze.]

9 db

Szám

Összesen (1 371 990 Ft / Darab)

1 371 990 Ft

ÁFÁ-val

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kialakítás: Csatlakozóelosztó szekrény
Névleges feszültség: 230/400 V
Méretezett áram 32 A
Energiafogyasztás: 22 kVA
CEE aljzatok száma (IEC 60309) 16 A / 400 V / 5 pólusú (1, 2, 3, N, PE): 2
CEE aljzatok száma (IEC 60309) 32 A / 400 V / 5 pólusú (1, 2, 3, N, PE): 1
CEE 7/3 (F típusú) biztonsági aljzatok száma: 3
Számlálómezők száma: 1
Főkapcsoló: Kismegszakító
Főkapcsoló névleges árama: 32 A
A főkapcsoló pólusainak száma: 3
Kismegszakítók száma: 5
Maradékáram típusa: B
Maradékáram-védőkapcsolók száma (30 mA): 1
Vészkapcsoló: nincs
Védettségi fokozat (IP): IP44
Megfelel az IEC/EN 61439-4 szabványnak: igen
Ház anyaga: egyéb
Szélesség: 669 mm
Magasság: 974 mm
Mélység: 360 mm

Termék típus: Csatlakozószekrény

Szélesség: 669 mm

Magasság: 974 mm

Méret: (Sz x Ma x Mé) 669 x 974 x 360 mm

Mélység: 360 mm

Tartalom: 1 db

: IP44

Névleges áram: 32 A

UKCA: Igen

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3795849 Walther Werke WAV0100R1 WAV0100R1 Csatlakozószekrény Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

WALTHER elosztószekrény Csatlakozási teljesítmény: 22 kVA az IEC 61439-4 és a DIN/VDE 43868/1 szabvány szerint Ház (H14) elektrolitikusan horganyzott acéllemezből, nehézfémmentes műanyag bevonattal Szín: RAL 2004 - tiszta narancssárga - egyajtós, rugós retesz lakathoz és süllyesztett fogantyúval, emelőszemekkel és oldalsó hordozófogantyúkkal, beleértve a tűzihorganyzott alapkeretet földelési horgonyokhoz való fülekkel Szerelések szigetelő házban lévő RCD megszakítóig (RCD), beleértve azt is Védettségi osztály: IP 44 Mérőeszköz védelmi osztálya: IP 54 Méret kb.: 974 x 669 x 360 mm / Ma x Súly + alapkeret magassága kb.: 323 mm Csatlakozás: 1 NH00 biztosítós szakaszolókapcsoló 63 A, 10-50 mm² szorítókapcsokkal Mérés: 1 DS mérőhely mérő nélkül a DIN 43870/2 szabvány szerint Kimenő / Védelem: 1 megszakító 3P 32A termikus-mágneses kioldással; 1 db maradékáram-védőkapcsoló (RCD) 4P 40A/30mA -B; 1 db CEE felületszerelt aljzat 32A 5P 400V 6h, előoldali biztosíték nélkül - közvetlenül az RCD-ről; 2 db CEE felületszerelt aljzat 16A 5P 400V 6h, egyenként 1 db kismegszakítóval (MCB) 3P 16A -C; 3 db biztonsági aljzat 16A 2P 230V, egyenként 1 db kismegszakítóval (MCB) 1P 16A -C-

Ez a szöveg gépi fordítással készült.
