Name: Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Túlfeszültség levezető 20 kA 1 db
Brand: Weidmüller
SKU: 1912807
Availability: BackOrder

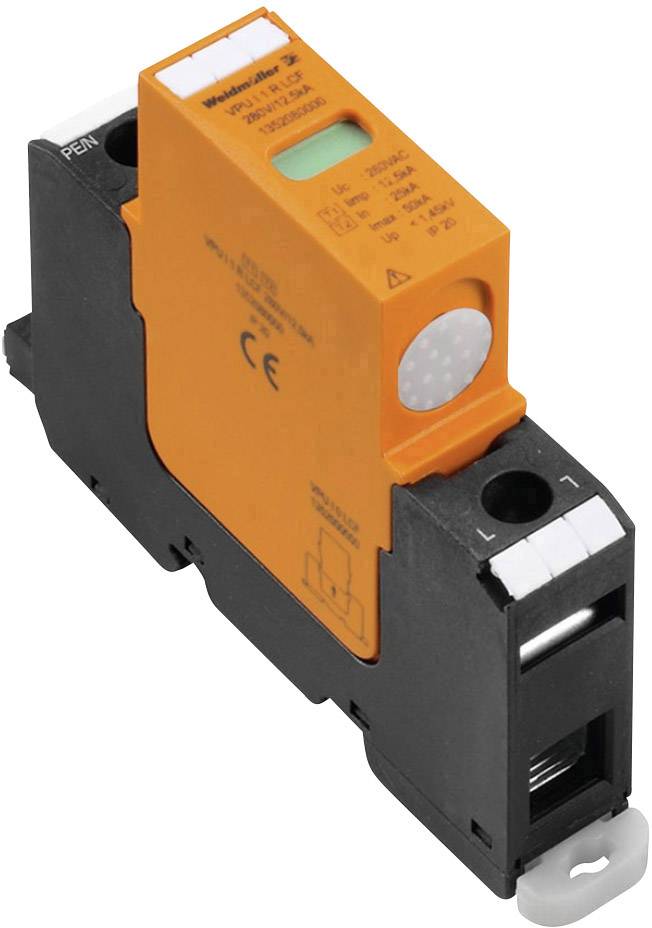

Weidmüller VARITECTOR túlfeszültség-védelmi eszköz, szerelhető, narancssárga és fekete színben, műszaki részletekkel az előoldalán.

Adatlap (PDF)

Szállítás: 10. 26. [H.]

162 db

Helyettesítő termékek megjelenítése

Szám

Min.: 3

Többszörös: 1

Összesen (19 990 Ft / Darab)

59 970 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csupaszolási hossz: 8 mm
Csíkozási hossz névleges csatlakozás: 15 mm
Csatlakozás típusa: PUSH IN
Meghúzási nyomaték, max: 3 Nm
Meghúzási nyomaték, min .: 2 Nm
Kivitel: beépítési ház; 1 TE, Insta IP20
Szerelési méret magasság: 75 mm
Maximális frekvenciatartomány: 60 Hz
Frekvenciatartomány, min .: 50 Hz
Maximális folyamatos feszültség, Uc (AC): 280 V
Befogási terület, legfeljebb: 35 mm²
Befogási terület, min .: 4 mm²
Rövidzárási szilárdság ISCCR: 25 kA
Tárolási hőmérséklet: -40 °C-tól 80 °C-ig
Vezetőkeresztmetszet, tömör, max .: 1,5 mm²
A vezető keresztmetszete finoman sodrott, max.: 25 mm²
Vezető keresztmetszet, többvezetékes, max .: 50 mm²
Nettó súly: 189 g
Optikai funkciókijelző: zöld = rendben, piros = hibás az levezető, cserélje ki
Pólusok száma: 1
DIN sín: TS 35
Túlfeszültség-kategória: IV
Szennyezési fok: 3

Termék típus: Túlfeszültség levezető

Levezető áram: 20 kA

Névleges feszültség: 230 V/AC

Megszólalási idő: ≤ 100 ns

Üzemi hőmérséklet: -40°C ... + 70 °C

: IP20

Gyártói szám: 1352080000

Típus: I. típusú, II

Gyártói szín: Fekete
Narancs

Szabványok: IEC61643-11, EN61643-11

Méret: (Sz x Ma x Mé) 17.8 x 106 x 69 mm

Szélesség: 17.8 mm

Magasság: 106 mm

Mélység: 69 mm

Tartalom: 1 db

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Levezető áram

Névleges feszültség

Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Túlfeszültség levezető 20 kA 1 db

Rendelési szám:1912807

Szállítás: 10. 26. [H.]

162 dbConrad Electronic

Jelenlegi termék

20 kA

230 V/AC

Min.: 3

Többszörös: 1

19 990 Ft^*

Weidmüller 1348590000 VDATA CAT6 Túlfeszültség levezető 5 kA 1 db

Rendelési szám:1948863

Szállítás: 10. 26. [H.]

5 dbConrad Electronic

5 kA

48 V/AC

Min.: 1

Többszörös: 1

53 990 Ft^*

Weidmüller 1351620000 VPU I 2 R LCF 280V/25KA Túlfeszültség levezető 25 kA 1 db

Rendelési szám:1912796

Szállítás: 10. 26. [H.]

18 dbConrad Electronic

25 kA

230 V/AC

Min.: 1

Többszörös: 1

66 990 Ft^*

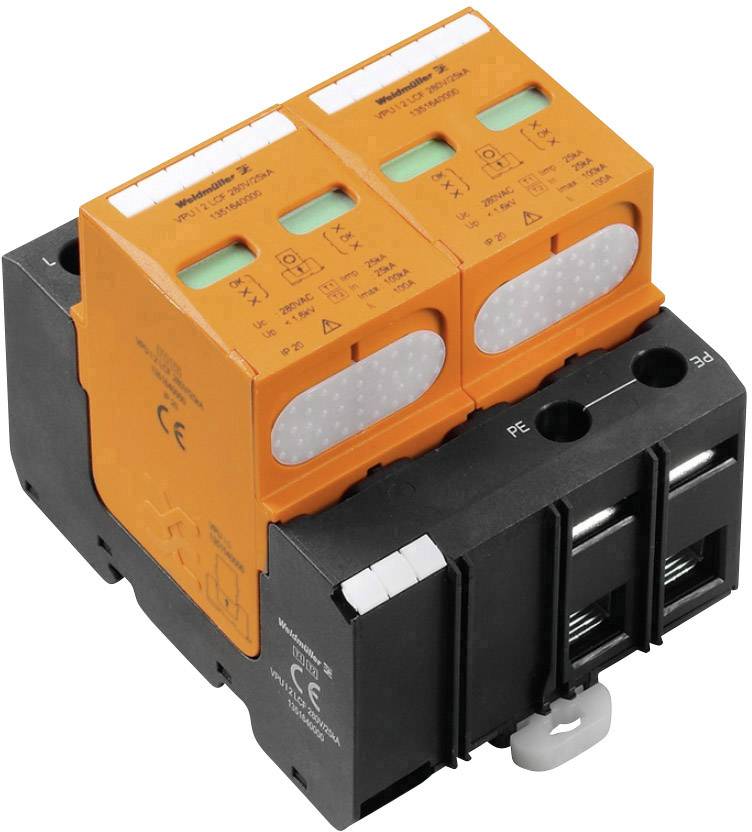

Weidmüller 1351640000 VPU I 2 LCF 280V/25KA Túlfeszültség levezető 25 kA 1 db

Rendelési szám:1912797

Szállítás: 10. 26. [H.]

49 dbConrad Electronic

25 kA

230 V/AC

Min.: 1

Többszörös: 1

66 990 Ft^*

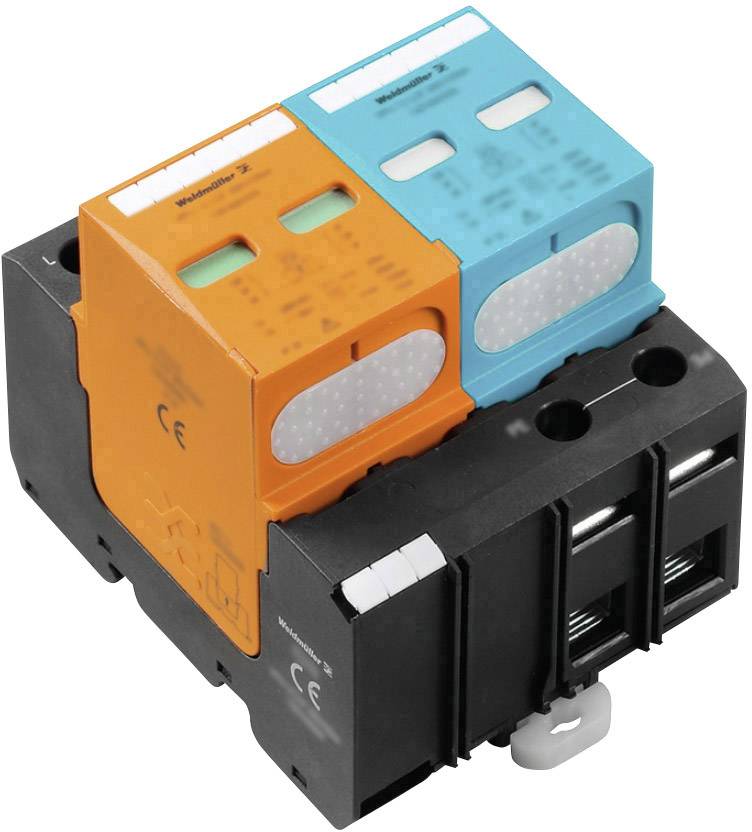

Weidmüller 1351830000 VPU I 1+1 R 400V/25KA Túlfeszültség levezető 25 kA 1 db

Rendelési szám:1951196

Szállítás: 10. 26. [H.]

70 dbConrad Electronic

25 kA

400 V/AC

Min.: 1

Többszörös: 1

66 990 Ft^*

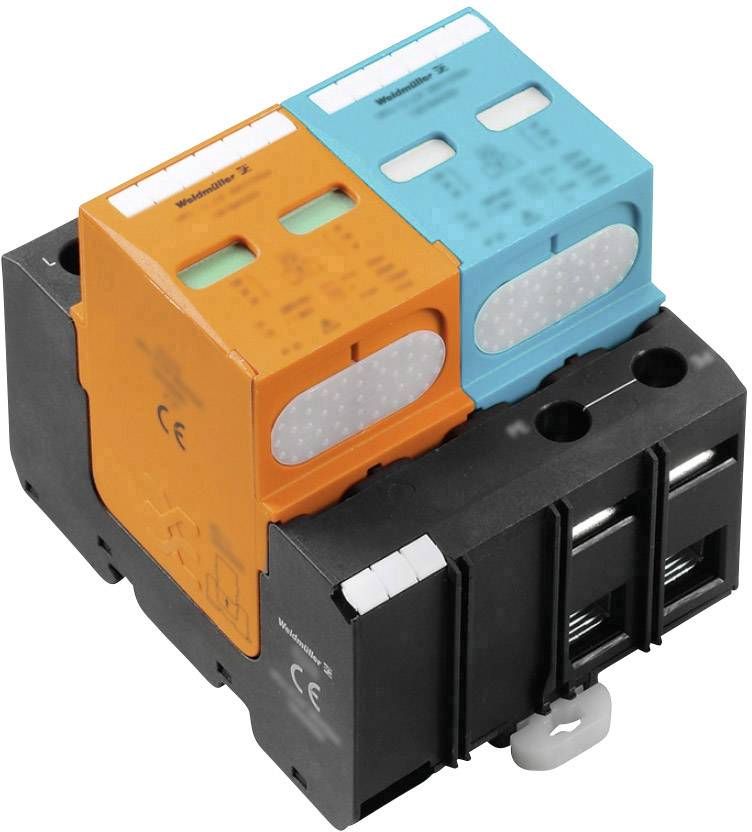

Weidmüller 1351840000 VPU I 1+1 400V/25KA Túlfeszültség levezető 25 kA 1 db

Rendelési szám:1912799

Szállítás: 10. 26. [H.]

6 dbConrad Electronic

25 kA

400 V/AC

Min.: 1

Többszörös: 1

64 990 Ft^*

Weidmüller 1351930000 VPU I 0 N-PE 260V/50KA Túlfeszültség levezető 50 kA 1 db

Rendelési szám:1950553

Szállítás: 12. 8. [K.]

Conrad Electronic

50 kA

230 V/AC

Min.: 1

Többszörös: 1

103 990 Ft^*

Weidmüller 1351980000 VPU I 0 N-PE 440V/50KA Túlfeszültség levezető 50 kA 1 db

Rendelési szám:1912804

Szállítás: 10. 26. [H.]

5 dbConrad Electronic

50 kA

400 V/AC

Min.: 1

Többszörös: 1

113 990 Ft^*

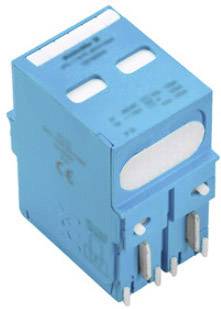

Weidmüller 1351990000 VPU I 0 N-PE 440V/100KA Túlfeszültség levezető 100 kA 1 db

Rendelési szám:1949991

Szállítás: 10. 26. [H.]

5 dbConrad Electronic

100 kA

400 V/AC

Min.: 1

Többszörös: 1

134 990 Ft^*

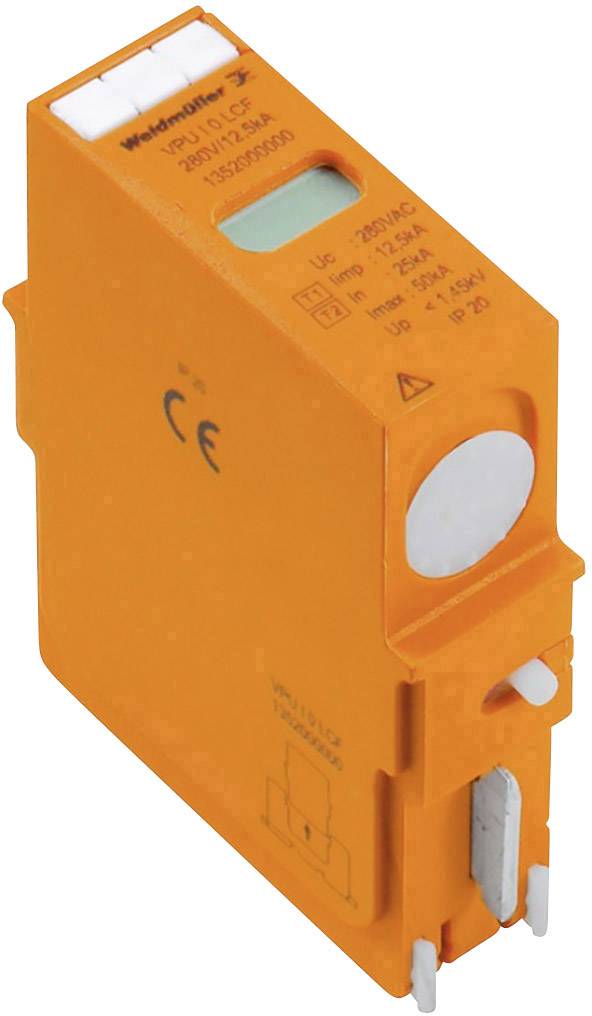

Weidmüller 1352000000 VPU I 0 LCF 280V/12,5KA Túlfeszültség levezető 25 kA 1 db

Rendelési szám:1912805

Szállítás: 12. 8. [K.]

Conrad Electronic

25 kA

230 V/AC

Min.: 1

Többszörös: 1

55 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1912807 Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Túlfeszültség levezető 20 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1912807 Weidmüller 1352080000 VPU I 1 R LCF 280V/12,5KA Túlfeszültség levezető 20 kA 1 db

Leírás

Egypólusú villám-levezető az IEC 61643-11, EN61643-11: 2013 szabvány I. osztályának követelményei szerint, a V0 anyagból készült levezető villámvédő potenciálpotenciál-összekapcsolásként szolgál, ha a 0–1 (IEC 1312-1 szerint) interfészeket használják, és az IEC 61643 szerint 12 használt. Nem fújó szikrarés és nagy teljesítményű varisztor kombinációjának felhasználásával teljesülnek a VDEW irányelv I. osztályú túlfeszültség-védő készülékek ellenőrizhetőségének követelményei. Az ütközőt a védendő rendszer betáplálásának közelében kell felszerelni egy szabványos szerelési / elosztó házban. A VPU I 1 R LCF 280V / 12,5 kA egyfázisú TN-C és TN-CS hálózatban használható. A varisztor hőszigetelő készülékkel. Ha már nincs védelem, a kijelzőn a szín zöldről pirosra változik. Ezenkívül a funkcionális állapotot potenciálmentes jelző érintkező (váltó érintkező) jelzi.

Ez a szöveg gépi fordítással készült.
