Weidmüller 2568990000 Kapcsolótápegység 24 V/DC 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

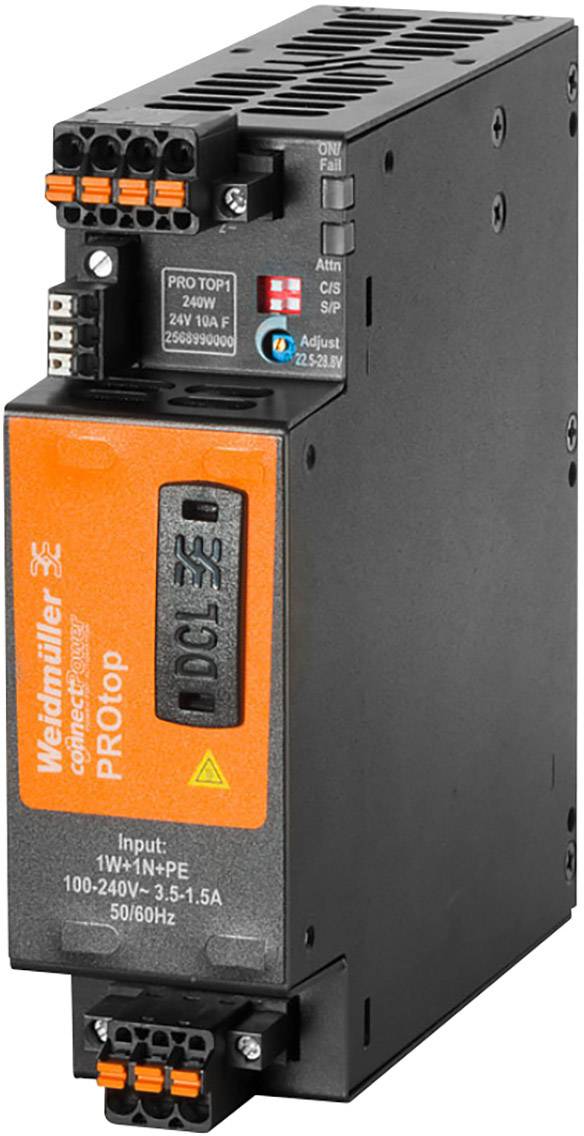

A 'Weldriller 3e PROtop' elektromos modul narancssárga címkével, több csatlakozóval és bemeneti teljesítmény-információkkal.

AC-DC átalakító kapcsolási rajza: Baloldalt L (Fázis), N (Nulla) és PE (Védőföld) csatlakozók vannak. Jobb oldalon egyenáramú kimenetek és egy mikroprocesszor (µC) látható.

A diagram mutatja a terhelés arányát százalékban, amely 130%-ról -25°C-on 60%-ra csökken 70°C-on, lineárisan csökkenve a hőmérséklet emelkedésével.

1/3

Adatlap (PDF)

Szállítás: 10. 1. Cs.

5 db

Szám

Összesen (71 646 Ft / Darab)

71 646 Ft

ÁFA nélkül

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Kapcsolt üzemmódú tápegység PROtop 1-fázisú

Egyoldalas karima Kimeneti oldal a nagyobb mechanikai követelményekhez
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Tárolási hőmérséklet............................. -40 °C ... - +85 °C
Kapcsolt áram max. 5 A
AC frekvenciatartomány: 45 Hz - 65 Hz
Túlfeszültség-védelem: varisztor
Emelési idő:<100 ms
Csatlakozók száma: 4 (++ / -)
Ház kialakítása: fém, korrózióálló

Kivitel: Tápegység, kapcsoló tápegység, 24 V

Bemeneti feszültség (névleges): 100-240 V/AC
120 - 340 V/DC

Termék típus: Kapcsolótápegység

Bemeneti feszültség (min.): 85 V/AC
80 V/DC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 85-277 V / AC, 80-410 V/DC

Bemeneti feszültség (max.): 410 V/DC
277 V/AC

Kimeneti áram (max.): 10 A

Kimenő áram (max.) kerekítve: 10 A

: 240 W

Fázisok: 1

Kimeneti feszültség (nom.): 24 V/DC

Csatlakozó: PUSH IN működtető elemmel

Méret: (H x Sz x Ma) 125 x 39 x 130 mm

Súly: 1050 g

Kimeneti feszültség (max.): 28.8 V/DC

Kimeneti feszültség (min.): 22.5 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): -25 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2568990000

Tartalom: 1 db

MTBF: 1000000 óra

Szélesség: 39 mm

Magasság: 130 mm

Hossz: 125 mm

: IP20

Hőmérséklet (max.): +70 °C

Hőmérséklet (min.): -25 °C

Gyártói szám: PRO TOP1 240W 24V 10A F

Hatékonysági fok: 92 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség (nom.)

Kimeneti feszültség

Bemeneti feszültség (névleges)

Kimenő áram (max.) kerekítve

Termék típus

Bemeneti feszültség (min.)

Weidmüller 2466870000 Kapcsolótápegység 24 V/DC 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661558

120 W

PUSH IN működtető elemmel

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

Kapcsolótápegység

85 V/AC48 V/DC

Weidmüller 2466880000 Kapcsolótápegység 24 V/DC 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661559

240 W

PUSH IN működtető elemmel

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2466890000 Kapcsolótápegység 24 V/DC 20 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661560

480 W

Push-in kapocs

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2466900000 Kapcsolótápegység 24 V/DC 40 A 960 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661561

960 W

Push-in kapocs

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2466920000 Kapcsolótápegység 48 V/DC 20 A 960 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661562

960 W

Push-in kapocs

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2467030000 Kapcsolótápegység 48 V/DC 10 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661563

480 W

Push-in kapocs

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2466850000 Kapcsolótápegység 24 V/DC 3 A 72 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1661581

72 W

PUSH IN működtető elemmel

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2467040000 Kapcsolótápegység 48 V/DC 10 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1949639

480 W

Csavaros kapocsDugó

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Kapcsolótápegység

85 V/AC80 V/DC

Weidmüller 2467080000 Kapcsolótápegység 24 V/DC 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1949640

240 W

PUSH IN működtető elemmel

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

Kapcsolótápegység

320 V/AC450 V/DC

Weidmüller 2466910000 Kapcsolótápegység 12 V/DC 10 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:1950199

120 W

PUSH IN működtető elemmel

410 V/DC277 V/AC

12 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Kapcsolótápegység

85 V/AC80 V/DC

Dokumentumok és letöltések

Adatlap

Adatlap 1951850 Weidmüller 2568990000 Kapcsolótápegység 24 V/DC 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1951850 Weidmüller 2568990000 Kapcsolótápegység 24 V/DC 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

A csúcskategóriás tápegységeknek hatékonyan kell működniük, és kemény ipari környezetben is megbízhatóan kell működniük. Ehhez nagy erőforrásokra, hosszú élettartamra és optimális védelemre van szükség a túlfeszültségek, a rezgések és a szélsőséges hőmérsékleti viszonyok ellen.
Az új DCL technológia kiváló dinamikus tartományt biztosít a PROtop számára. Ezt a megszakítók megbízható kioldásához vagy az erőteljes motor indításához használhatja.

Ez a szöveg gépi fordítással készült.
