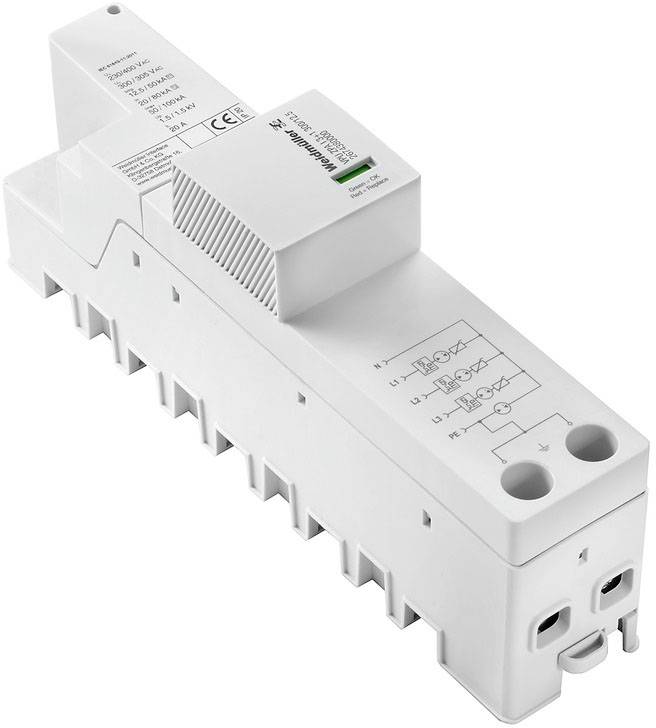

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 50 kA
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
5 db
Szám
Összesen (104 717 Ft / Darab)
104 717 Ft
ÁFA nélkül
Már csak 5 db érhető el
Műszaki adatok
- Nettó súly: 100 g
- Tűzveszélyességi osztály az UL 94 szerint: V-0
- Működési magasság: ≤ 4000 m
- Alkalmas: mérő előtti telepítéshez (szivárgásmentes)
- Optikai funkciókijelző: zöld = rendben, piros = hibás az levezető, cserélje ki
- Védettség: IP30, a fedéllel kombinálva
- Szegmens: energiaelosztás
- Maximális folyamatos feszültség, Uc (AC): 300 V
- Maximális folyamatos feszültség, Uc (N-PE): 305 V
- Hálózati forma: TN-CS, TN-S, TT
- Szivárgási áram (8 / 20µs) N-PE-ben: 80 kA
- Szivárgási áram Imax (8 / 20µs) N-PE: 100 kA
- Szivárgási áram PE (8 / 20µs) magban: 20 kA
- Szivárgási áram Imax (8 / 20µs) mag-PE: 50 kA
- Villám impulzusáram Iimp (10/350 µs) (L-PE): 12,5 kA
- Villámimpulzus, Iimp (10/350 µs) (N-PE): 50 kA
- Védelem: 315 gG, 25 kA Isccr
- Rövidzárási szilárdság ISCCR: 25 kA
- Energiakoordináció (≤10 m): I. típusú, II., III
- UP védelmi szint (tipikus): ≤ 1,5 kV
- Védettségi szint felfelé IN (N-PE) esetén: ≤ 1,5 kV
- Szivárgási áram Unnél: 5 µA
- Ideiglenes túlfeszültség - TOV: 442 V
- Követelményosztály az EN 61643-11 szerint: T1, T2
- Követelményosztály az IEC 61643-11 szerint: I. típusú, II
- Válaszidő / felszabadulási idő: ≤ 100 ns
- Bejelentő kapcsolattartó: Nem
- Vezetékcsatlakozási technológia: csavaros csatlakozás
- Csatlakozás típusa: szorítva
- Meghúzási nyomaték, max: 4.5 Nm
- Befogási terület, min .: 16 mm²
- Befogási terület, legfeljebb: 35 mm²
- Vezeték keresztmetszete, finoman sodrott, AEH (DIN 46228-1), min .: 16 mm²
- Vezetőkeresztmetszet, finoman sodrott, AEH (DIN 46228-1), max .: 25 mm²
- Vezető keresztmetszete, többvezetékes, min .: 16 mm²
- Vezető keresztmetszet, többvezetékes, max .: 35 mm²
- Termék típus
Túlfeszültség levezető
- Túlfeszültség elleni védelem
Elosztószekrény
- Levezető áram
50 kA
- Névleges feszültség
240 V/AC
- Megszólalási idő
100 ns
- Kivitel
Túlfeszültség-levezető, alacsony feszültségű, szivárgásmentes, TN-CS, TN-S, TT, UP (L / N-PE) ≤ 1,5 kV
- Üzemi hőmérséklet
-40°C ... + 70 °C
IP30
- Gyártói szám
2674380000
- Gyártói szín
Szürke
- Szabványok
IEC61643-11, EN61643-11
- Méret
(Sz x Ma x Mé) 47 x 229 x 99 mm
- Szélesség
47 mm
- Magasság
229 mm
- Mélység
99 mm
- Tartalom
1 db
- UKCA
Igen
