Name: Weidmüller 2674460000 VPU ZPA I 3+1 300/7,5 Túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrény 50 kA 1
Brand: Weidmüller
SKU: 2241243
Availability: BackOrder

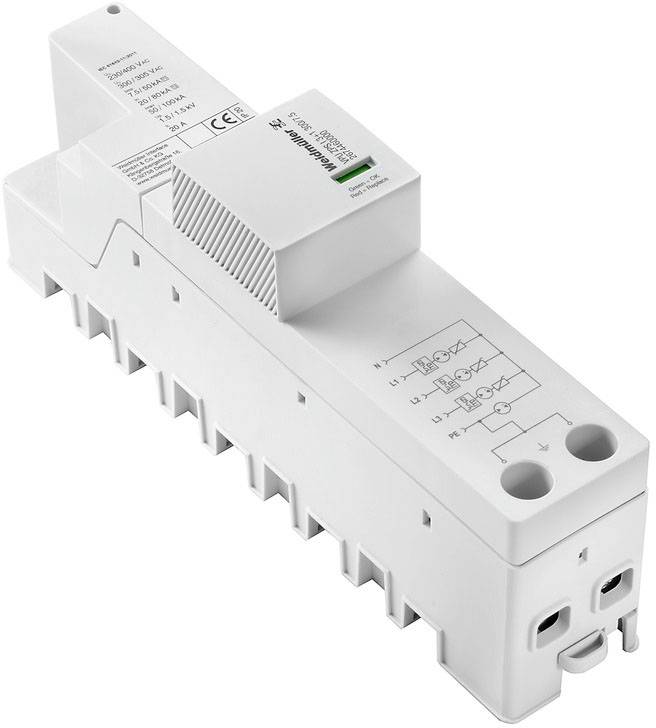

Egy fehér elektromos eszköz több csatlakozóval, elosztószekrénybe történő beépítésre alkalmas. Műszaki specifikációk láthatók az oldalán.

Adatlap (PDF)

Szállítás: 11. 2. [H.]

5 db

Szám

Összesen (85 990 Ft / Darab)

85 990 Ft

ÁFÁ-val

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Nettó súly: 100 g
Tűzveszélyességi osztály az UL 94 szerint: V-0
Működési magasság: ≤ 4000 m
Alkalmas: mérő előtti telepítéshez (szivárgásmentes)
Optikai funkciókijelző: zöld = rendben, piros = hibás az levezető, cserélje ki
Védettség: IP30, a fedéllel kombinálva
Szegmens: energiaelosztás
Maximális folyamatos feszültség, Uc (AC): 300 V
Maximális folyamatos feszültség, Uc (N-PE): 305 V
Hálózati forma: TN-CS, TN-S, TT
Szivárgási áram (8 / 20µs) N-PE-ben: 80 kA
Szivárgási áram Imax (8 / 20µs) N-PE: 100 kA
Szivárgási áram PE (8 / 20µs) magban: 20 kA
Szivárgási áram Imax (8 / 20µs) mag-PE: 50 kA
Villám impulzusáram Iimp (10/350 µs) (L-PE): 7,5 kA
Villámimpulzus, Iimp (10/350 µs) (N-PE): 30 kA
Védelem: 315 gG, 25 kA Isccr
Rövidzárási szilárdság ISCCR: 25 kA
Energiakoordináció (≤10 m): I. típusú, II., III
UP védelmi szint (tipikus): ≤ 1,5 kV
Védettségi szint felfelé IN (N-PE) esetén: ≤ 1,5 kV
Szivárgási áram Unnél: 5 µA
Ideiglenes túlfeszültség - TOV: 442 V
Követelményosztály az EN 61643-11 szerint: T1, T2
Követelményosztály az IEC 61643-11 szerint: I. típusú, II
Válaszidő / felszabadulási idő: ≤ 100 ns
Bejelentő kapcsolattartó: Nem
Vezetékcsatlakozási technológia: csavaros csatlakozás
Csatlakozás típusa: szorítva
Meghúzási nyomaték, max: 4.5 Nm
Befogási terület, min .: 16 mm²
Befogási terület, legfeljebb: 35 mm²
Vezeték keresztmetszete, finoman sodrott, AEH (DIN 46228-1), min .: 16 mm²
Vezetőkeresztmetszet, finoman sodrott, AEH (DIN 46228-1), max .: 25 mm²
Vezető keresztmetszete, többvezetékes, min .: 16 mm²
Vezető keresztmetszet, többvezetékes, max .: 35 mm²

Termék típus: Túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 50 kA

Névleges feszültség: 240 V/AC

Megszólalási idő: 100 ns

Kivitel: Túlfeszültség-levezető, alacsony feszültségű, szivárgásmentes, TN-CS, TN-S, TT, UP (L / N-PE) ≤ 1,5 kV

Üzemi hőmérséklet: -40°C ... + 70 °C

: IP30

Gyártói szám: 2674460000

Gyártói szín: Szürke

Szabványok: IEC61643-11, EN61643-11

Méret: (Sz x Ma x Mé) 47 x 229 x 99 mm

Szélesség: 47 mm

Magasság: 229 mm

Mélység: 99 mm

Tartalom: 1 db

UKCA: Igen
