Weidmüller 8953720000 VSPC 2CL 24VDC EX Dugaszolható túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrén vásárlása

Egy kék tintapatron áll függőlegesen. Téglalapformájú háza van, amelynek tetején egy fekete chip található.

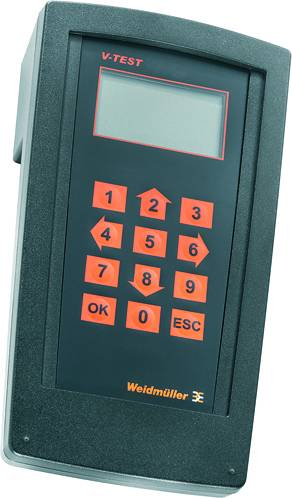

Egy elektronikus vizsgálókészülék kijelzővel és billentyűzettel. Tíz numerikus gomb, 'OK' és 'ESC' gomb. Márka: Weidmüller.

1/2

Adatlap (PDF)

Szállítás: 10. 12. H.

5 db

Szám

Összesen (59 047 Ft / Darab)

63 771,65 Ft

-7 %

59 047 Ft

ÁFA nélkül

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Túlfeszültség elleni védelem VSPC 2CL 24VDC EX

VSPC 2CL 24VDC EX

Műszaki adatok

Csatlakozás típusa: csatlakoztatható a VSPC BASE-ba
Kivitel: bilincs, egyéb
Térfogat-ellenállás: 2,20 Ω
Bemeneti feszültség, max. Ui: 26 V
Maximális folyamatos feszültség, Uc (DC): 28 V
Tárolási hőmérséklet: -40 °C-tól 80 °C-ig
Névleges áram IN: 250 mA
Nettó súly: 51 g
Optikai funkciókijelző: Nem.
Pólusok száma: 1
Felső szintű védelem (tip.):<800 V
Túlfeszültség-ellenállás C1:<1 kA 8/20 μs
C2 túlfeszültség-ellenállás: 5 kA 8/20 μs
C3 túlfeszültség-ellenállás: 100 A 10/1000 μs
Túlfeszültség-ellenállás D1: 1 kA 10/350 μs
Túlfeszültség kategória: III
Szennyezési fok: 3

Termék típus: Dugaszolható túlfeszültség levezető

Túlfeszültség elleni védelem: Elosztószekrény

Levezető áram: 2.5 kA

Névleges feszültség: 24 V/DC

Üzemi hőmérséklet: -40°C ... + 70 °C

: IP20

Gyártói szám: 8953720000

Típus: VSPC 2CL 24VDC EX

Gyártói szín: Világoskék

Méret: (Sz x Ma x Mé) 17.8 x 90 x 69 mm

Szélesség: 17.8 mm

Magasság: 90 mm

Mélység: 69 mm

Tartalom: 1 db

Súly: 45 g

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Túlfeszültség elleni védelem

Levezető áram

Termék típus

Névleges feszültség

Weidmüller 1352200000 VPU I 3 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258443

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352180000 VPU I 4 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258444

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352220000 VPU I 3 R 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258445

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352190000 VPU I 4 R 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258446

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352170000 VPU I 2 R 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258447

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352150000 VPU I 2 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258448

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352130000 VPU I 1 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258449

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352140000 VPU I 1 R 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258450

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352230000 VPU I 3+1 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258451

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Weidmüller 1352240000 VPU I 3+1R 280V/12,5kA Túlfeszültségvédő-levezető Túlfeszültség elleni védelem: Elosztószekrény 20 kA 1 db

Rendelési szám:258452

Elosztószekrény

20 kA

Túlfeszültségvédő-levezető

230 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 258825 Weidmüller 8953720000 VSPC 2CL 24VDC EX Dugaszolható túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrén

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 258825 Weidmüller 8953720000 VSPC 2CL 24VDC EX Dugaszolható túlfeszültség levezető Túlfeszültség elleni védelem: Elosztószekrén

Leírás

Túlfeszültség védelem Mérés-vezérlés szabályok, jelentési funkció / funkciókijelző nélkül. Az alábbi jelekre vonatkozik az analóg jelek / áramkörök védelme (CL - Current Loop): Áramkörök jelei (analóg mérések nagy távolságokon az érzékelőkből) 4 ... 20 mA, 0 ... 20 mA stb. Két, három és Négyvezetékes, nincs közös referenciapotenciál. pl. szintmérési jelek feszültségérzékelõktõl (analóg mérések érzékelõktõl rövid távolságon) 0 ... 10 V, PT 100 stb .; pl. hőmérsékletmérés. Dugaszolható levezető szünetmentes és impedancia-semleges dugóval vagy húzással. A V-TEST tesztkészülékkel ellenőrizhető. Helytakarékos kialakítás 2 analóg jelhez. Földmentes PE csatlakozással ellátott változat a lehetséges különbségek elkerülése érdekében. Az IEC 62305 (D1, C1, C2 és C3) telepítési szabványnak megfelelően használható. Beépített PE láb, biztonságosan ürít akár 20 kA (8/20 μs) és 2,5 kA (10/350 μs) teljesítményt a PE-be. A feszültségszintek színkódolása a vezérlőszekrény gyors azonosításához. Biztonsági funkció kódoló elem révén a különböző feszültségszintekhez.

Ez a szöveg gépi fordítással készült.
