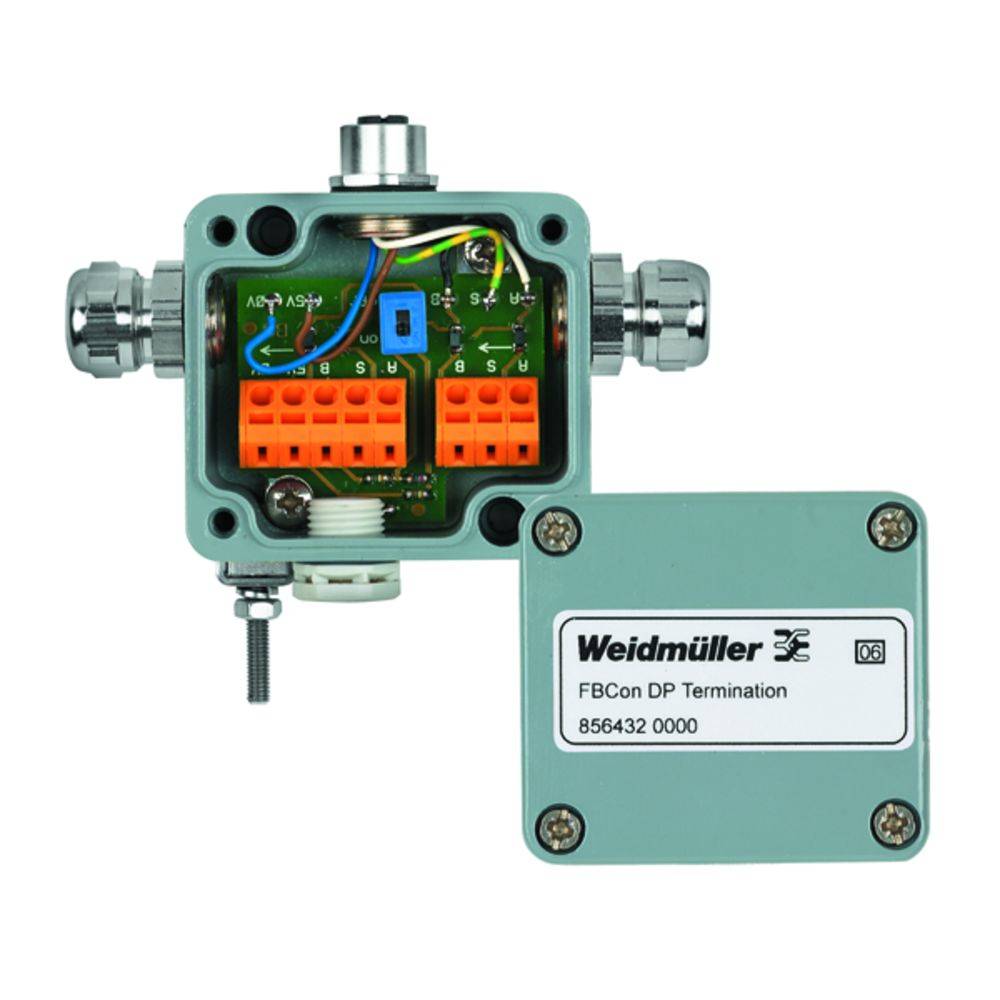

Weidmüller FBCON DP M12 TERM 5V 8564320000 Érzékelő/működtető doboz, aktív Profibus DP standard elosztó busz csatlakozóv
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő/működtető doboz, aktív
Elosztók száma
1-szeres
Kiosztás
egyszeres
Gyártói szám
FBCON DP M12 TERM 5V
Törzsteljesítmény
Nem
Adatlap (PDF)
5 db
Szám
Összesen (60 622 Ft / Darab)
60 622 Ft
ÁFA nélkül
Már csak 5 db érhető el
Főbb jellemzők
Normál elosztó busz végzéssel (aktív)
- FBCon DP M12 Term 5V
Műszaki adatok
- Termék típus
Érzékelő/működtető doboz, aktív
- Kiosztás
egyszeres
- Gyártói szám
FBCON DP M12 TERM 5V
- Törzsteljesítmény
Nem
- Elosztók száma
1-szeres
- Státuszjelző
LED nélkül
- Csatlakozó
Rugós kapocs
- Szélesség
58 mm
- Hossz
64 mm
IP66
- Hőmérséklet (max.)
+80 °C
- Hőmérséklet (min.)
-40 °C
- Csatlakozó keresztmetszet (max.)
1.5 mm²
- Csatlakozó keresztmetszet (min.)
0.5 mm²
- Csatlakozás (eloosztó dobozok)
Rugós csatlakozó
- Ház anyaga
nemesacél
- Súly
262 g
- Gyártói szám
8564320000
- Gyártói szín
Szürke
- Tartalom
1 db
- Magasság
36 mm
- Jellemzők
Busz-csatlakozóval
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 258173 Weidmüller FBCON DP M12 TERM 5V 8564320000 Érzékelő/működtető doboz, aktív Profibus DP standard elosztó busz csatlakozóv
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 258173 Weidmüller FBCON DP M12 TERM 5V 8564320000 Érzékelő/működtető doboz, aktív Profibus DP standard elosztó busz csatlakozóv
Leírás
Normál elosztó busz végzéssel (aktív). Szabványos elosztó busz végzéssel (aktív), terminátor, IP 66. Az FBCon DP terepibusz-elosztókat 1-8 hajtómű, érzékelő vagy távoli I / O csatlakoztatására használják a PROFIBUS hálózathoz. Az elágazások (T-darabok) az egyes buszkomponenseket összekötik a buszvezetékkel. Az adott csonkvonal hossza az átviteli sebességetől függ, és a lehető legrövidebbnek kell lennie. Az összes csonkvonal összege nem haladhatja meg a 6,6 m-t, 1,5 Mbaud-ig terjedő átviteli sebességnél. A fő kábelt egy alumínium / rozsdamentes acél házba vezetik az EMC kábel-tömszelencék segítségével és rugós kapcsokkal csatlakoztatják. A berendezéshez a vonalvezetéket B-kódolt M12-aljzaton vagy EMC-kábel-tömszelen keresztül csatlakoztatják. A lezáró ellenállásokat be kell kapcsolni a PROFIBUS-DP hálózat elején és végén. A Terminátor modulok ezt teszik. A 24 VDC tápegység a jobb kábelcsavaron keresztül van bevezetve. Az éghajlati változások ciklusainak ellensúlyozása érdekében a házak nyomáskiegyenlítő elemmel vannak felszerelve. A telepítés során mindig be kell tartani a PROFIBUS felhasználói szervezet irányelveit. Az elosztók a következő tulajdonságokkal rendelkeznek: Feszítő rugó csatlakozási technológia. EMC kábeltömítés. M12 csatlakozó. Külső földcsatlakozás. Megszakítás nélküli buszüzem. Nyomáskompenzáló elem. Védettség IP66 Rozsdamentes acél kivitel, PROFIBUS-DP kompatibilis.
