Name: Weidmüller Hüvelyház kábel BC/SC Pólusok száma 8 Raszterméret: 3.81 mm 1941970000 50 db
Brand: Weidmüller
SKU: 376705
Availability: BackOrder

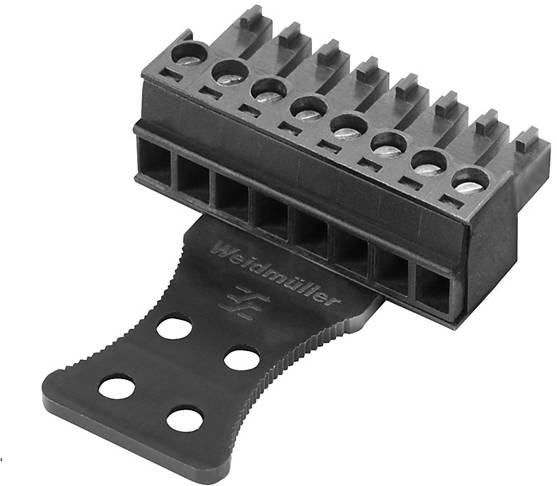

Egy fekete, téglalap alakú csatlakozó több csatlakozóval és egy alatta lévő füllel, amelyen a 'Weidmüller' felirat szerepel.

Termék típus

Hüvelyház kábel

Kivitel

Alj, egyenes

Sorok száma

Sorozat

BC/SC

3.81 mm

Adatlap (PDF)

Szállítás: 2026. 12. 14. [H.]

Szám (csomagméret 50 db)

készlet

Összesen (119 990 Ft / Darab)

119 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PC Board

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 1
Pólusok száma: 8

Műszaki adatok

Termék típus: Hüvelyház kábel

Kivitel: Alj, egyenes

Sorok száma: 1

Csatlakozó rendszer: wire-to-board

Sorozat: BC/SC

RM: 3.81 mm

Pólusok száma sorozatonként: 8

Pólusok száma: 8

Szélesség: 30.48 mm

Névleges áram: 10 A

Névleges áramerősség, kerekítve: 10 A

Tartalom: 50 db

Max. AWG: 16

AWG min.: 28

Csupaszolási hossz (max.): 7.00 mm

Méret: (H x Sz x Ma) 12.50 x 30.48 x 16.10 mm

Csatlakozó: Csavaros kapocs
Dugó

Ház anyaga: PA GF

Gyártói szám: 1941970000

Ipari termék: Igen

Érintkezőanyag: Cu-ötvözet, ónozott

Dugóoldali érintkező felület: Ónozott

Névleges feszültség: 300 V

Magasság: 16.10 mm

Hossz: 12.50 mm

Keresztmetszet (max.): 1.50 mm²

Q (min.): 0.20 mm²

RoHS konform: Igen

Dugaszolási irány: Merőlegesen a nyomtatott áramköri laphoz

Gyártói szám: BCZ 3.81/08/180ZE SN BK BX

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 376705 Weidmüller Hüvelyház kábel BC/SC Pólusok száma 8 Raszterméret: 3.81 mm 1941970000 50 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 376705 Weidmüller Hüvelyház kábel BC/SC Pólusok száma 8 Raszterméret: 3.81 mm 1941970000 50 db

Leírás

Nyáklap dugaszolós csatlakozók. Női csatlakozó, 3,81 mm, Kapcsolatok 8, 180 °, Vonórúd csatlakozás, Rögzítési tartomány, Névleges csatlakozás, max.: 1,5 mm², Doboz. Dugaszoló csatlakozók csavaros csatlakozással vonórúd-technológiához vezetőkapcsoláshoz. három csatlakozó kimeneti irány áll rendelkezésre a csatlakozási szint szabad kialakításához: 180 ° -os vezető egyenesen a dugaszolható irányba, 90 ° -os vezető függőlegesen felfelé a dugaszoló irányba, 270 ° -os vezető a függőleges irányban lefelé. a csatlakozás különböző követelményei között három ház típus közül választhat: standard ház perem nélkül. Karima csavarral (F). Karima a szabadalmaztatott Weidmüller kioldókarral (LR) szerszámmentes, feszültségmentes záráshoz és elválasztáshoz. A 3,81 mm-es (0,15 hüvelykes) Weidmüller csatlakozók a közös csatlakozókkal kompatibilisek és helyet biztosítanak a nyomtatáshoz és kódolhatók. 0,20 - 1,5 mm²; (IEC) / 28-16 AWG (UL), 250V (IEC) / 300V (UL), 17,5A (IEC) / 10A (UL).

Ez a szöveg gépi fordítással készült.
