Name: Weidmüller TRZ 24VDC 1CO AGSNO Relé modul Névleges feszültség: 24 V/DC Max. kapcsolási áram: 6 A 1 váltó darab 10 db
Brand: Weidmüller
SKU: 1951743
Availability: BackOrder

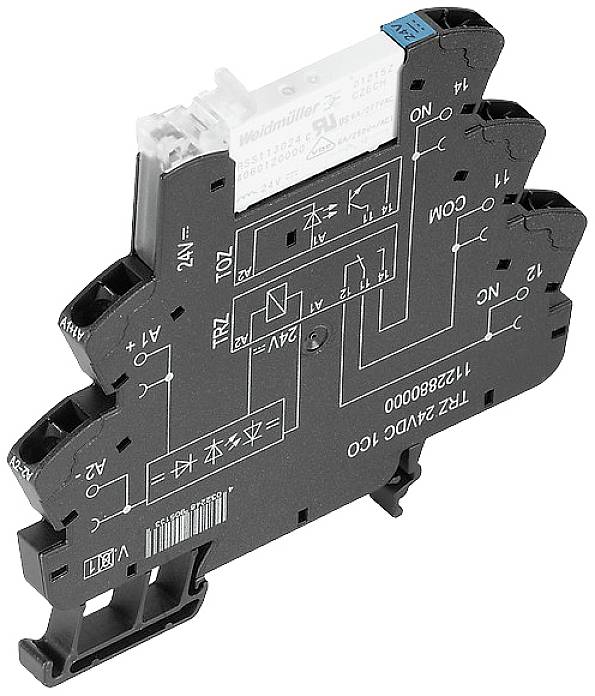

Elektronikus relé modul felületi sematikus kapcsolási rajzzal, amely mutatja a csatlakozókat és funkciókat.

Csomagolás

darab

Termék típus

Relé modul

Érintkező típus

1 váltó

Névleges feszültség

24 V/DC

Kapcsolási feszültség (max.)

250 V/AC

250 V/DC

Adatlap (PDF)

Szállítás: 11. 2. [H.]

5 készlet

Szám (csomagméret 10 db)

készlet

Összesen (59 990 Ft / Darab)

59 990 Ft

ÁFÁ-val

Már csak 5 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Állapotkijelző: zöld zöld
Bekapcsolási késleltetés: ≤ 6 ms
Kikapcsolási késleltetés: ≤ 16 ms
perc Kapcsolási teljesítmény: 100 mA 12 V feszültségnél
max. Kapcsolási frekvencia névleges terhelésnél: 0,1 Hz
DIN sín: TS 35
Teszt gomb: Nem
Mechanikus kapcsoló helyzetjelzője: Nem
Túlfeszültség kategória: III
Szennyeződési fok 2.
Dielektromos erő bemenet - kimenet: 4 kVeff / 1 perc.
Csíkhossz névleges csatlakozás: 8 mm
Rögzítési terület, névleges csatlakozás: 1,5 mm²
Befogási terület, min .: 0,14 mm²
Befogási terület, legfeljebb: 2,5 mm²
Vezető keresztmetszete AWG, min .: AWG 26
Vezető keresztmetszete AWG, max .: AWG 14
Vezetőkeresztmetszet, szilárd, min .: 0,14 mm²
Vezetőkeresztmetszet, szilárd, max .: 2,5 mm²
A vezető keresztmetszete finoman sodrott, min .: 0,14 mm²
Vezetőkeresztmetszet, finoman sodrott, legfeljebb: 2,5 mm²
Vezeték keresztmetszete, finoman sodrott AEH műanyag gallérral DIN 46228/4, min .: 0,14 mm²
Vezetékkeresztmetszet, finoman sodrott AEH műanyag gallérral, DIN 46228/4, max .: 1,5 mm²
Vezeték keresztmetszete finoman sodrott, AEH (DIN 46228-1), min .: 0,14 mm²
Vezetőkeresztmetszet, finoman sodrott, AEH (DIN 46228-1), max .: 1,5 mm²
Penge mérete: 0,6 x 3,5 mm

Csomagolás: darab

Termék típus: Relé modul

Gyártói szám: TRZ 24VDC 1CO AGSNO

Csatlakozó: Rugó

Gyártói szín: Fekete

Megszólalási feszültség (min.): 19.2 V/DC

Megszólalási feszültség (max.): 16 V/DC

Megszólalási idő: 6 ms

Hanyatlási idő: 16 ms

Érintkező típus: 1 váltó

Érintkezőanyag: AgSnO

Névleges feszültség: 24 V/DC

Kapcsolási feszültség (max.): 250 V/AC
250 V/DC

Max. kapcsolási áram: 6 A

Kapcsolási teljesítmény (max.): 1500 VA
144 W

Élettartam (mechanikus): 5 x 10⁶áramkörök

Kúszóút távolság: 5.5 mm

Tekercs teljesítmény: 1 W

: IP20

Hőmérséklet (max.): 60 °C

Hőmérséklet (min.): -40 °C

Hossz: 87.8 mm

Szélesség: 6.4 mm

Magasság: 90.5 mm

Méret: (H x Sz x Ma) 87.8 x 6.4 x 90.5 mm

Tartalom: 10 db

Súly: 30.8 g

RoHS konform: Igen

UKCA: Igen
