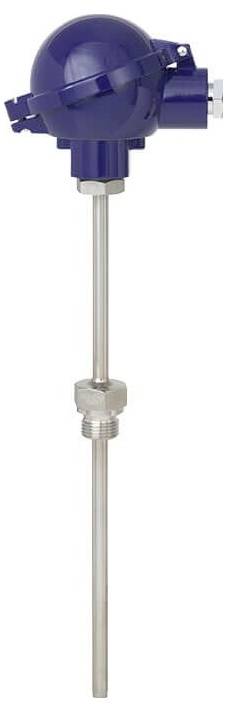

WIKA 14413425 TR10-C Ellenállás-hőmérő -30 - 300 °C
Gyártól szám:
Rendelési szám:
Termék típus
Ellenállás-hőmérő
Mérési tartomány (hőmérséklet, min.)
-30 °C
Mérési tartomány (hőmérséklet, max.)
300 °C
Csatlakozó
G 1/2"
Gyártói szám
TR10-C
Adatlap (PDF)
Szám
Összesen (202 354 Ft / Darab)
202 354 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Kimeneti jel: 4 ... 20 mA, 2 vezetékes technológia
- Egység: °C
- Folyamatcsatlakozás: G 1/2 B
- Védőcső: Egyenes, becsavarható menet, 2G alak DIN 43772
- Védőcső anyaga: CrNi acél 1.4571
- Kialakítás: Fej
- Tömítés: Nélkül
- Mérési tartomány kezdete - előjel: plusz (beleértve a 0-t is)
- Mérési tartomány kezdete: 0
- Mérési tartomány vége - előjel: plusz (beleértve a 0-t is)
- Mérési tartomány vége: 150
- A kiválasztott osztály hőmérsékleti tartománya: -30...+300°C
- Csatlakozódoboz: BSZ, alumínium, gömb alakú, csuklós fedéllel
- Kábelbemenet: Standard kábelbemenet
- Kábelbemenet menetmérete: M20 x 1,5
- Távadó: T15, digitális távadó, 4…20 mA, programozható
- Csatlakozás a nyakcsőhöz: M24 x 1,5
- Védőcső átmérője: 9x1 mm
- Beépítési hossz [A] [U1]: 250 mm
- Nyakhossz [MH/N]: 130 mm
- Mérőbetét átmérője: 6 mm
- Mérőbetét anyaga, köpeny: CrNi acél 1.4571
- A védőcső teljes hossza csere esetén [L]: 395 mm
- Mérőbetét hossza a csere tokban [l5]: 405 mm
- Robbanásvédelem / elektromos engedély: ATEX
- Védelem típusa: Ex ia
- Szerelési helyzet távadó: mérőbetét
- Robbanásvédelem: ATEX/IECEx
- Megengedett környezeti hőmérséklet-távadó: Standard -40...85°C
- Konfiguráció: Ügyfélspecifikus konfiguráció
- Érzékelő konfiguráció: Pt100
- Bemeneti konfiguráció: 4 vezetékes
- Hibajelzés: 3,5 mA
- Termék típus
Ellenállás-hőmérő
- Gyártói szám
TR10-C
- Kimenetek
Analóg áram
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Mérési tartomány (hőmérséklet, min.)
-30 °C
- Mérési tartomány (hőmérséklet, max.)
300 °C
- Hőmérséklet mérési tartomány
-30 - 300 °C
- Csatlakozó
G 1/2"
- Ház anyaga
Alumínium
- Pontossági osztály
A
- Hossz
405 mm
- Átmérő
6 mm
- Méret
(Ø x H) 6 mm x 405 mm
- Ex zóna
1
- Tartalom
1 db
- Csatlakozó
G 1/2 B
Dokumentumok és letöltések
Adatlap
Adatlap 3525129 WIKA 14413425 TR10-C Ellenállás-hőmérő -30 - 300 °C
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3525129 WIKA 14413425 TR10-C Ellenállás-hőmérő -30 - 300 °C
Leírás
TR10-C ellenállás-hőmérő többrészes becsavarható védőcsővel
Műszaki adatok az adatlap szerint: TE 60.03
Robbanásvédelem / elektromos engedély: ATEX
Védelem típusa: Ex i
1. zóna, gáz [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4 vezetékes
A osztály, EN 60751
A kiválasztott osztály hőmérsékleti tartománya: -30...+300°C
Csatlakozódoboz: BSZ, alumínium, gömb alakú, csuklós fedéllel
Kábelbemenet: Standard kábelbemenet
Kábelbemenet menetmérete: M20 x 1,5
Távadó: T15, digitális távadó, 4…20 mA, programozható
Csatlakozás a nyakcsőhöz: M24 x 1,5
Védőcső: Egyenes, becsavarható menet, 2G alak DIN 43772
Védőcső átmérője: 9x1 mm
Folyamatcsatlakozás: G 1/2 B
Védőcső anyaga: CrNi acél 1.4571
Beépítési hossz [A] [U1]: 250 mm
Nyakhossz [MH/N]: 130 mm
Mérőbetét átmérője: 6 mm
Mérőbetét anyaga, köpeny: CrNi acél 1.4571
Tömítés: Nélkül
Szerelési helyzet távadó: mérőbetét
A védőcső teljes hossza csere esetén [L]: 395 mm
Mérőbetét hossza a csere tokban [l5]: 405 mm
Digitális hőmérséklet-távadó ellenállás-hőmérőkhöz T15
Műszaki adatok az adatlap szerint: TE 15.01
Kimeneti jel: 4 ... 20 mA, 2 vezetékes technológia
Kialakítás: Fej
Robbanásvédelem: ATEX/IECEx
Védelem típusa: Ex ia
Megengedett környezeti hőmérséklet-távadó: Standard -40...85°C
Konfiguráció: Ügyfélspecifikus konfiguráció
Érzékelő konfiguráció: Pt100
Bemeneti konfiguráció: 4 vezetékes
Egység: °C
Mérési tartomány kezdete - előjel: plusz (beleértve a 0-t is)
Mérési tartomány kezdete: 0
Mérési tartomány vége - előjel: plusz (beleértve a 0-t is)
Mérési tartomány vége: 150
Hibajelzés: 3,5 mA
Ez a szöveg gépi fordítással készült.
Műszaki adatok az adatlap szerint: TE 60.03
Robbanásvédelem / elektromos engedély: ATEX
Védelem típusa: Ex i
1. zóna, gáz [ II 2G Ex ia IIC T1…T6 Gb ]
1xPt100, 4 vezetékes
A osztály, EN 60751
A kiválasztott osztály hőmérsékleti tartománya: -30...+300°C
Csatlakozódoboz: BSZ, alumínium, gömb alakú, csuklós fedéllel
Kábelbemenet: Standard kábelbemenet
Kábelbemenet menetmérete: M20 x 1,5
Távadó: T15, digitális távadó, 4…20 mA, programozható
Csatlakozás a nyakcsőhöz: M24 x 1,5
Védőcső: Egyenes, becsavarható menet, 2G alak DIN 43772
Védőcső átmérője: 9x1 mm
Folyamatcsatlakozás: G 1/2 B
Védőcső anyaga: CrNi acél 1.4571
Beépítési hossz [A] [U1]: 250 mm
Nyakhossz [MH/N]: 130 mm
Mérőbetét átmérője: 6 mm
Mérőbetét anyaga, köpeny: CrNi acél 1.4571
Tömítés: Nélkül
Szerelési helyzet távadó: mérőbetét
A védőcső teljes hossza csere esetén [L]: 395 mm
Mérőbetét hossza a csere tokban [l5]: 405 mm
Digitális hőmérséklet-távadó ellenállás-hőmérőkhöz T15
Műszaki adatok az adatlap szerint: TE 15.01
Kimeneti jel: 4 ... 20 mA, 2 vezetékes technológia
Kialakítás: Fej
Robbanásvédelem: ATEX/IECEx
Védelem típusa: Ex ia
Megengedett környezeti hőmérséklet-távadó: Standard -40...85°C
Konfiguráció: Ügyfélspecifikus konfiguráció
Érzékelő konfiguráció: Pt100
Bemeneti konfiguráció: 4 vezetékes
Egység: °C
Mérési tartomány kezdete - előjel: plusz (beleértve a 0-t is)
Mérési tartomány kezdete: 0
Mérési tartomány vége - előjel: plusz (beleértve a 0-t is)
Mérési tartomány vége: 150
Hibajelzés: 3,5 mA
Ez a szöveg gépi fordítással készült.
