Name: 2000 A 8 záró, 8 nyitó Siemens 3KD56340RE400
Brand: Siemens
SKU: 2263615
Availability: BackOrder

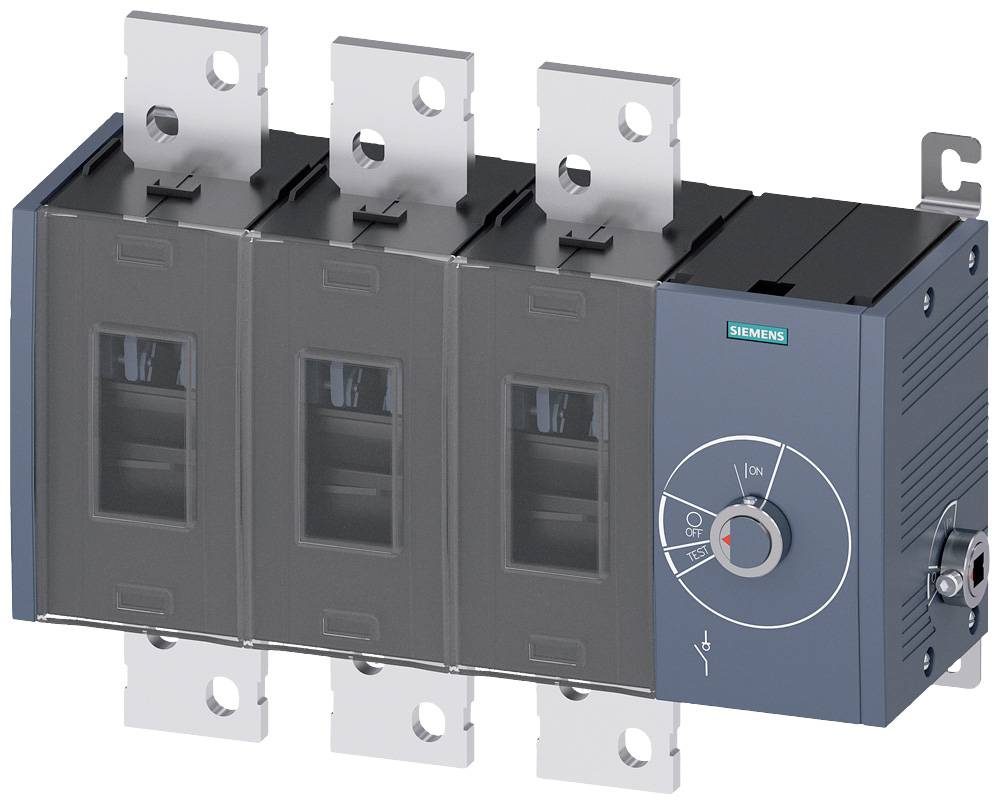

Egy háromfázisú főkapcsoló a Siemens gyártásából, ipari alkalmazásokhoz megfelelő. Bemutatja a kapcsolási mechanizmust és a rögzítési pontokat.

Kapcsolási rajz függőleges vonalakkal, 1, 2, 3, 4, 5, 6 számokkal feliratozva. Baloldalán '-Q' szerepel. Kapcsolatok a számok között.

Egy elektromos kapcsoló műszaki rajza milliméteres méretekkel. Látható a rétegezett nézet, felülnézet és oldalnézet.

1/3

Hasonló kivitel

Pólusszám

Névleges áramerősség, kerekítve

2000 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

1000 V/AC

Méret

(Sz x Ma x Mé) 394.5 x 310 x 154 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 12. [Cs.]

Szám

Összesen (1 563 990 Ft / Darab)

1 563 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A kijelző kialakítása / a kapcsoló helyzetének kijelzéséhez az ajtó-tengelykapcsoló forgó működési mechanizmusa: BE-KI
A főáramkör elektromos csatlakozásának kialakítása: lapos csatlakozás
A kapcsolókapcsoló mérete: 5
Szerelési típus: csavaros rögzítés
Padlóra szerelés: igen
Szigetelési feszültség: 1000 V
Védettség: IP00
Környezeti hőmérséklet üzem közben: -25 ° C - +70 ° C
Teljesítményveszteség max .: 240 W
Mechanikus élettartam (kapcsolási ciklusok) / tipikus: 8000
Lökési feszültség szilárdság: 12 kV

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 1000 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 394.5 x 310 x 154 mm

Névleges áram: 2000 A

Névleges áramerősség, kerekítve: 2000 A

Kivitel: Oldalsó meghajtó

Szélesség: 394.5 mm

Magasság: 310 mm

Mélység: 154 mm

: 8

: 8

: 2000 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: FALSE

: None

: TRUE

: TRUE

: TRUE

: 1000 kW

: 55 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 2000 A

: 400 kW

: FALSE

: 2000

: Other

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2263615 2000 A 8 záró, 8 nyitó Siemens 3KD56340RE400

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2263615 2000 A 8 záró, 8 nyitó Siemens 3KD56340RE400

Leírás

SWITCH-DISCONNECTOR 2000A, FRAME SIZE 5, 3-POLE LATERAL DRIVE RIGHT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
