Name: 3 pólusú 1000 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD50300RE100
Brand: Siemens
SKU: 1742325
Availability: BackOrder

Egy elektromos kapcsoló fém csatlakozókkal és három kapcsolókerékkel. Alkalmas ipari környezetben történő teljesítmény-kapcsoláshoz.

Áramköri rajz: Három párhuzamosan kapcsolt kapcsoló, felül 1, 3, 5 számozással és alul 2, 4, 6 számozással, -Q ponthoz csatlakoztatva.

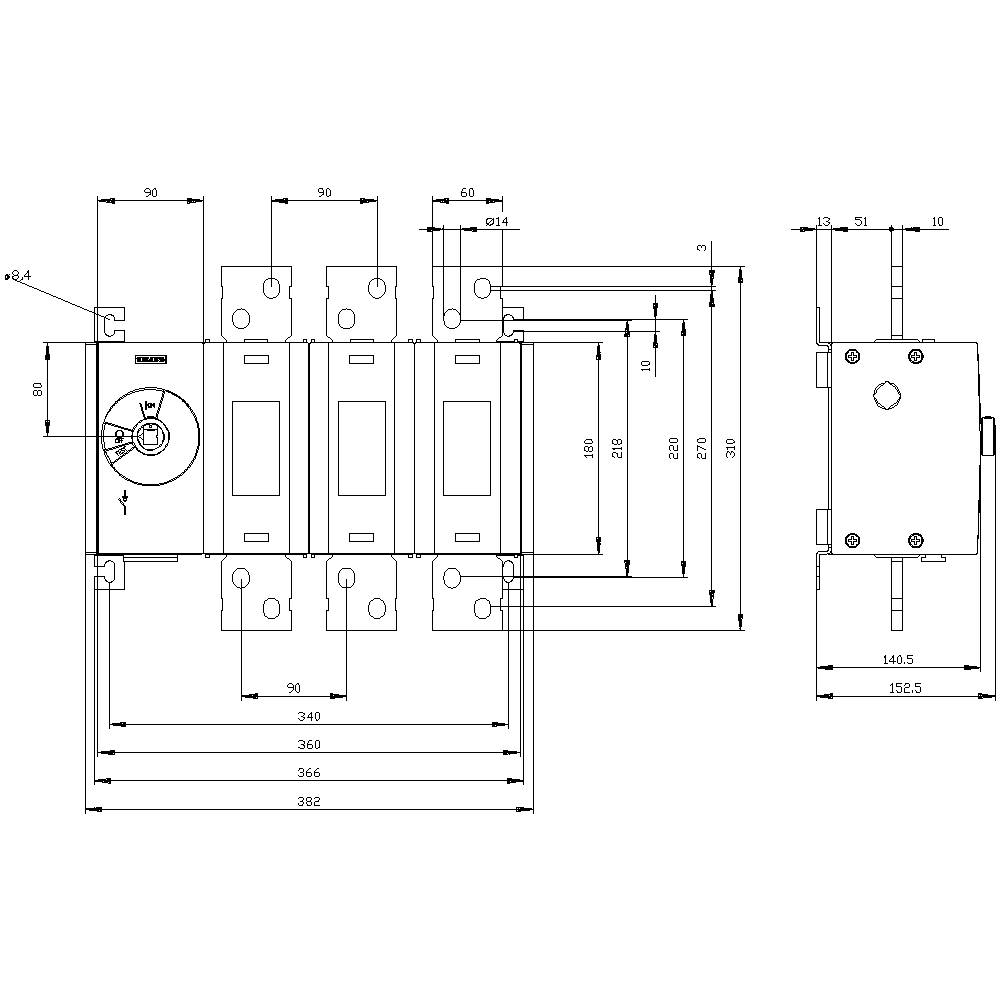

Egy alkatrész műszaki rajza részletes méretekkel és leírásokkal. Elölnézeti és oldalnézeti nézeteket mutat.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

1000 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (684 990 Ft / Darab)

684 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 6000
elektromos élettartam: 500
Teljesítmény veszteség: 60 W
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 5
Rögzítés típusa: csavaros rögzítés

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 360 x 310 x 152.5 mm

Névleges áram: 1000 A

Névleges áramerősség, kerekítve: 1000 A

Kivitel: kapcsoló

Szélesség: 360 mm

Magasság: 310 mm

Mélység: 152.5 mm

: 8

: 8

: 1000 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 560 kW

: 55 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: FALSE

: 1000

: Other

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1742325 3 pólusú 1000 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD50300RE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742325 3 pólusú 1000 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD50300RE100

Leírás

1000A kapcsolószétkapcsoló, dim. 5, 3-pólusú első kerékhajtás bal alapkészülék nélkül fogantyúval Lapos csatlakozás 3KD kapcsolószétkapcsoló akár 1600 A-ig erőteljes fő, VÉSZLEÁLLÍTÁS vagy javító kapcsolóként. A Siemens 3KD kapcsolókapcsolók 1600 A-ig megbízhatóan biztosítják a személyes védelmet és biztosítják a rendszer magas rendelkezésre állását az iparban, az infrastruktúrában és az épületekben. Főbb, VÉSZLEGES STOP vagy javító kapcsolóként a 3KD kapcsolószakaszok megbízhatóan kapcsolják az elektromos berendezéseket terhelés alatt, és biztosítják a biztonsági leválasztás funkciót és az áramkört kisfeszültségű áramkörökben. 1. Megbízható védelem az elektromos balesetek ellen. 2. Robusztus technológia a magas rendelkezésre álláshoz. 3. Sokoldalú használhatóság változó csatlakozással és meghajtó típusokkal. 4 A kiegészítő funkciók egyszerű kiegészítése széleskörű kiegészítők segítségével. 5. Gyorsan szerelhető DIN sínre 200 A méretig. 6. Hatékony tervezés nagy CAx adatokkal. 7. Egyszerű dokumentáció a kézi konfigurátorral. 8 . Alkalmas szélenergia és napenergia rendszerekhez. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
