Name: 3 pólusú 160 A 690 V/AC Siemens 3KF23162LF11
Brand: Siemens
SKU: 1744524
Availability: BackOrder

Egy Siemens elektromos megszakító három fekete kapcsolóval és egy kék fogantyúval ipari felhasználásra.

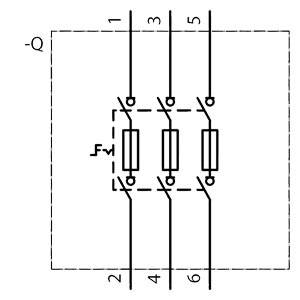

Áramköri vázlat három párhuzamosan kötött ellenállással az 1-2, 3-4 és 5-6 csatlakozók között, szaggatott vonalú téglalap által körülvéve.

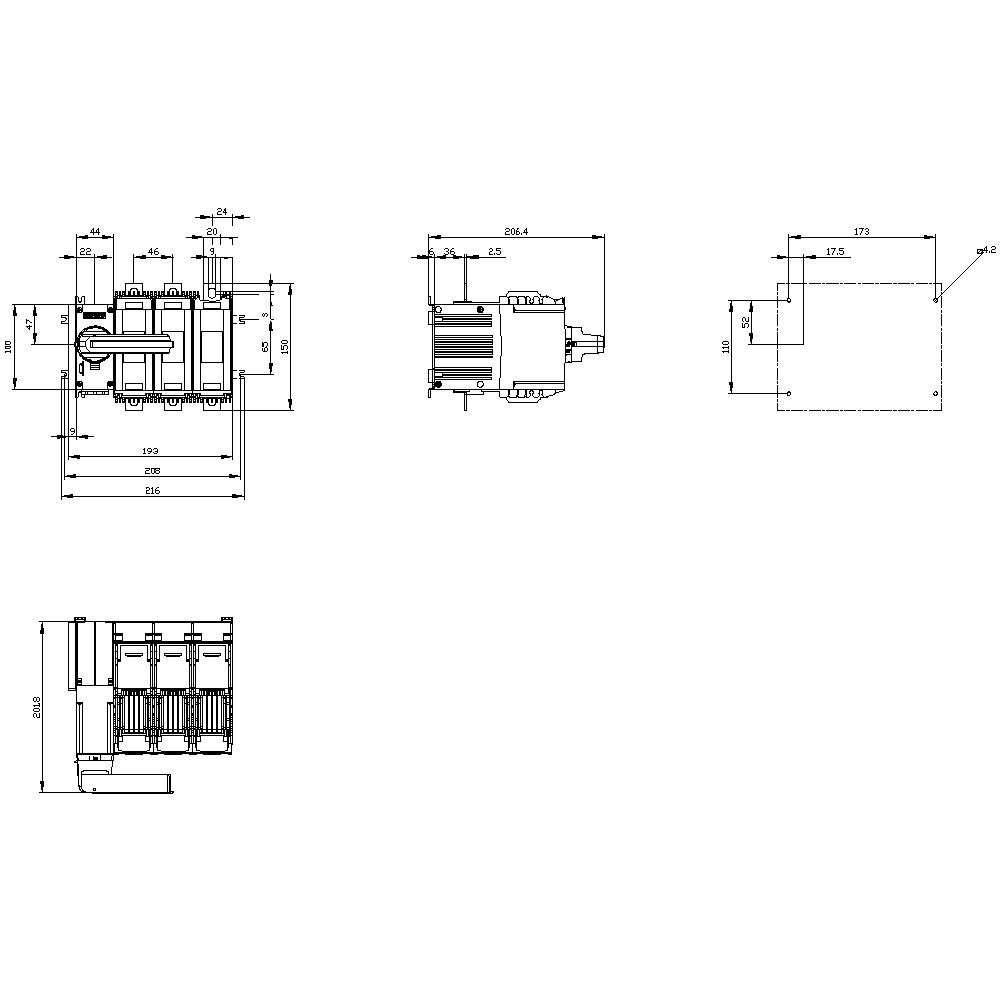

Egy motor műszaki rajza oldalnézetben, elölnézetben és felülnézetben. Részletes méretezés milliméteres pontossággal feltüntetve.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

160 A

Üzemi feszültség

690 V/AC

Méret

(Sz x Ma x Mé) 190 x 150 x 206.5 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (147 990 Ft / Darab)

147 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
A szelepmozgató színe: szürke
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 12000
elektromos élettartam: 8000
Rögzítés típusa: padlórögzítés
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 2
Teljesítmény veszteség: 57.6 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 190 x 150 x 206.5 mm

Névleges áram: 160 A

Névleges áramerősség, kerekítve: 160 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 190 mm

Magasság: 150 mm

Mélység: 206.5 mm

: Other

: 160 A

: 3

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flat plug-in connection

: FALSE

: Other

: TRUE

: TRUE

: 90 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744524 3 pólusú 160 A 690 V/AC Siemens 3KF23162LF11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744524 3 pólusú 160 A 690 V/AC Siemens 3KF23162LF11

Leírás

Kapcsolószétkapcsoló 160A biztosítékkal, dim. 2, 3-pólusú NH biztosíték Gr. 000 és 00 Első hajtás balra Komplett egység közvetlen meghajtású szürke Lapos csatlakozás 3KF kapcsoló leválasztó biztosítékkal fő, VÉSZLEÁLLÍTÁS vagy javító kapcsoló. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
