Name: 3 pólusú 160 A 690 V/AC Siemens 3KF23164RF11
Brand: Siemens
SKU: 1744526
Availability: BackOrder

Négy felismerhető porttal rendelkező Siemens márkájú PLC-modul, ipari vezérlési alkalmazásokhoz.

Háromfázisú mágneskapcsoló kapcsolási rajza. Három párhuzamosan kötött záróérintkező látható, 1-től 6-ig számozva.

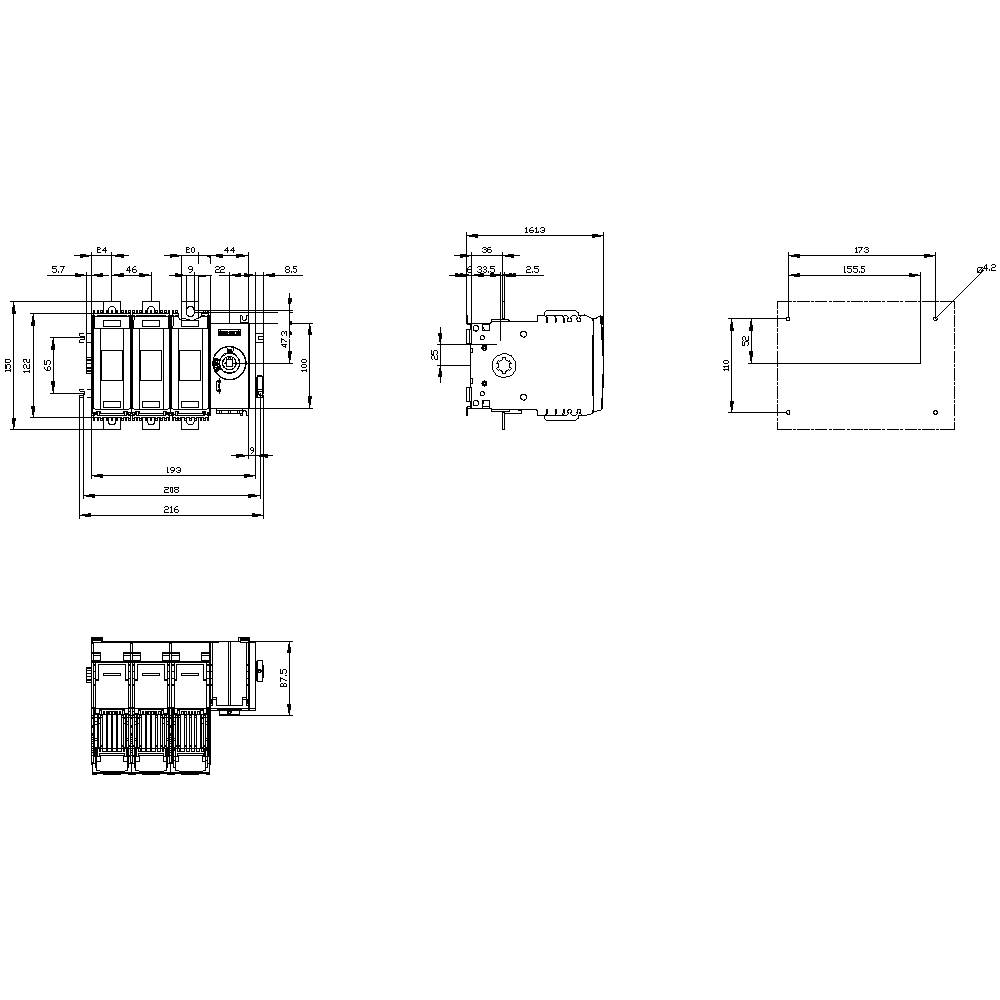

Egy elektromos készülék műszaki rajza több nézetben és pontos méretmegadással milliméterben.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

160 A

Üzemi feszültség

690 V/AC

Méret

(Sz x Ma x Mé) 203.7 x 150 x 161.5 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (123 990 Ft / Darab)

123 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 12000
elektromos élettartam: 8000
Rögzítés típusa: padlórögzítés
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 2
Teljesítmény veszteség: 57.6 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 203.7 x 150 x 161.5 mm

Névleges áram: 160 A

Névleges áramerősség, kerekítve: 160 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 203.7 mm

Magasság: 150 mm

Mélység: 161.5 mm

: Other

: 160 A

: 3

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 90 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Right

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1744526 3 pólusú 160 A 690 V/AC Siemens 3KF23164RF11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744526 3 pólusú 160 A 690 V/AC Siemens 3KF23164RF11

Leírás

Kapcsolószétkapcsoló 160A biztosítékkal, dim. 2, 3-pólusú NH biztosíték Gr. 000 és 00 oldalsó hajtás jobb alapegység nélkül fogantyúval Lapos csatlakozás Kapcsolószétkapcsoló 3KF biztosítékkal fő, VÉSZLEÁLLÍTÁS vagy javító kapcsolóként. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
