Name: 3 pólusú 35 mm² 63 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD25551TP000AE8
Brand: Siemens
SKU: 1744180
Availability: BackOrder

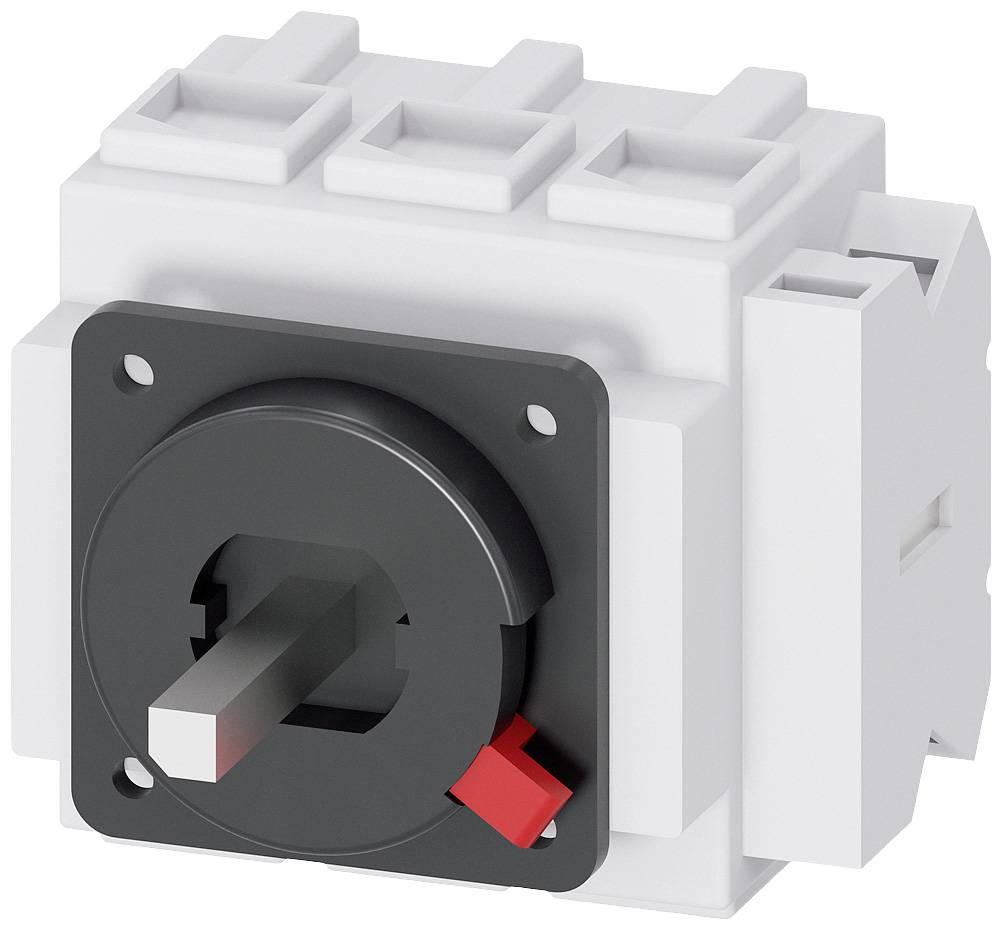

Fehér és szürke forgókapcsoló, piros jelölődarabbal, téglalap alakú alapzatra szerelve.

Kapcsolási rajz csatlakozásokkal és megjelölt pontokkal. Az 'L1' pont piros X-szel van jelölve.

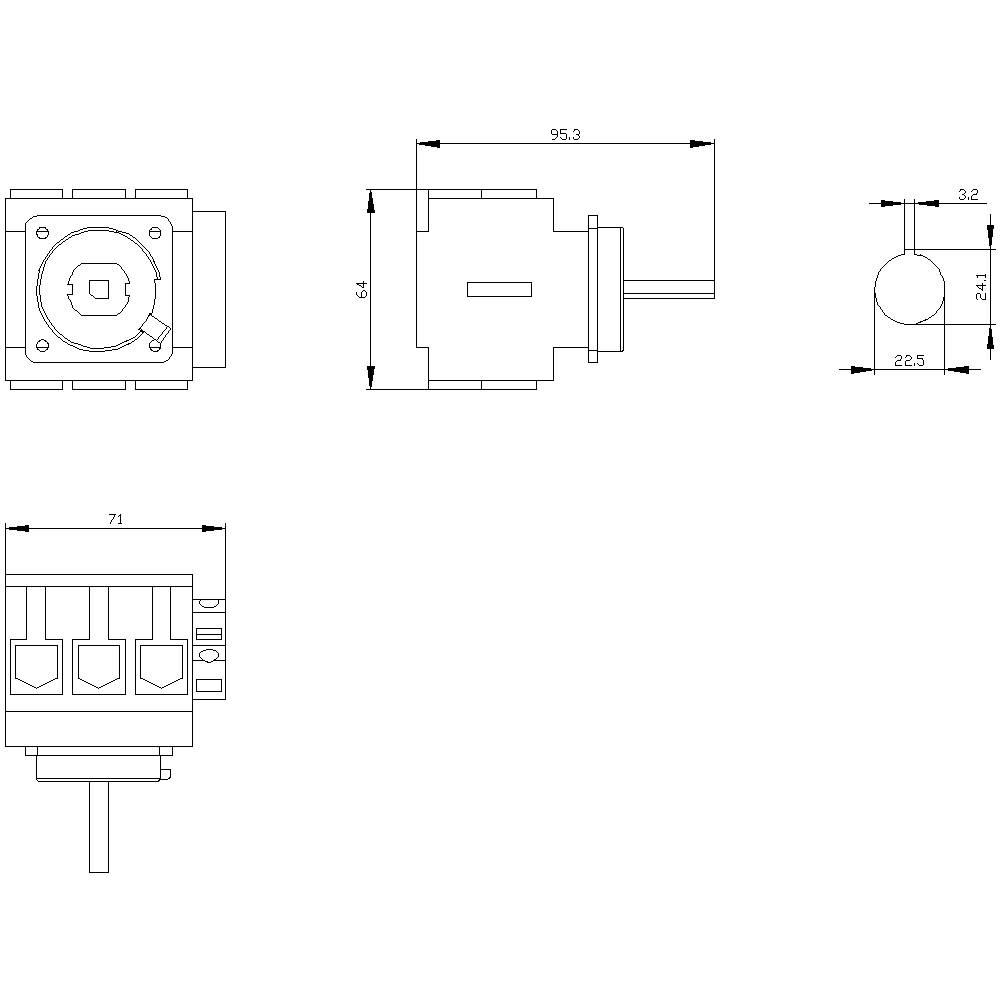

Egy elektromos alkatrész műszaki rajza milliméterben megadott méretekkel. Elölnézet, oldalnézet és felülnézet részletes méreteket mutat.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

63 A

Érintkező típus

1 záró

1 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám (csomagméret 10 db)

készlet

Összesen (356 990 Ft / Darab)

356 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Szigetelési feszültség: 690 V
Működési frekvencia: 50/60 Hz
Környezeti hőmérséklet: -25 °C ... +55 °C
Lökési feszültség szilárdság: 6 kV
mechanikai élettartam: 100000
elektromos élettartam: 6000
A kapcsoló-leválasztó mérete: 3
Teljesítmény veszteség: 13.5 W

Érintkező típus: 1 záró
1 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Keresztmetszet: 35 mm²

Pólusszám: 3

Méret: (Sz x Ma x Mé) 71 x 64 x 80 mm

Névleges áram: 63 A

Névleges áramerősség, kerekítve: 63 A

Kivitel: kapcsoló

Szélesség: 71 mm

Magasság: 64 mm

Mélység: 80 mm

: 19 kW

: 1

: 1

: 63 A

: 3

: IP65

: 0

: 1

: FALSE

: FALSE

: Frame clamp

: FALSE

: Other

: TRUE

: TRUE

: TRUE

: 22 kW

: 1.26 kA

: Other

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 63 A

: FALSE

: 43

: Other

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Keresztmetszet

Névleges áramerősség, kerekítve

Névleges feszültség

Pólusszám

3 pólusú 35 mm² 63 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD25551TP000AE8

Rendelési szám:1744180

Szállítás: 11. 13. [P.]

Conrad Electronic

Jelenlegi termék

35 mm²

63 A

690 V/AC

Min.: 1

Többszörös: 1

356 990 Ft^*

2 pólusú 16 A Siemens 3LD92065A

Rendelési szám:1742995

Szállítás: 11. 20. [P.]

Conrad Electronic

16 A

Min.: 1

Többszörös: 1

22 990 Ft^*

2.515 mm² Siemens 3LD93402C

Rendelési szám:1704864

Szállítás: 11. 13. [P.]

Conrad Electronic

2.515 mm²

Min.: 1

Többszörös: 1

5590Ft^*

3 pólusú 16 mm² 16 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD30101TK05

Rendelési szám:1744386

Szállítás: 11. 13. [P.]

Conrad Electronic

16 mm²

16 A

690 V/AC

Min.: 1

Többszörös: 1

18 990 Ft^*

3 pólusú 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Rendelési szám:1744384

Szállítás: 11. 13. [P.]

Conrad Electronic

16 mm²

16 A

690 V/AC

Min.: 1

Többszörös: 1

13 990 Ft^*

3 pólusú 16 mm² 25 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD31101TK05

Rendelési szám:1703073

Szállítás: 11. 20. [P.]

Conrad Electronic

16 mm²

25 A

690 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

3 pólusú 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Rendelési szám:1699137

Szállítás: 11. 13. [P.]

Conrad Electronic

16 mm²

25 A

690 V/AC

Min.: 1

Többszörös: 1

18 990 Ft^*

3 pólusú 16 mm² 32 A 1 záró, 1 nyitó 690 V/AC Vezeték típus = L Siemens 3LD32101TK05

Rendelési szám:1741547

Szállítás: 11. 20. [P.]

Conrad Electronic

16 mm²

32 A

690 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

3 pólusú 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Rendelési szám:1748476

Szállítás: 11. 13. [P.]

Conrad Electronic

16 mm²

32 A

690 V/AC

Min.: 1

Többszörös: 1

16 990 Ft^*

3 pólusú 16 mm² 40 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD33101TK05

Rendelési szám:1741759

Szállítás: 11. 20. [P.]

Conrad Electronic

16 mm²

40 A

690 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1744180 3 pólusú 35 mm² 63 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD25551TP000AE8

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744180 3 pólusú 35 mm² 63 A 1 záró, 1 nyitó 690 V/AC Siemens 3LD25551TP000AE8

Leírás

SENTRON, 3LD kapcsoló szétkapcsoló, 3 pólusú kapcsoló, Iu: 63 A, üzemi teljesítmény / AC 23 A 400V: 22 kW, elöl, 1NC, 1S, központi szerelés nélkül 22,5 mm fogantyú A fő és vészleállító Kapcsolja a 3LD-t javító kapcsolóként a különböző környezeti terhelések biztonságos lekapcsolásához. A 3LD hatalomból való leválasztók alkalmazása sokféle. A hálózatról történő leválasztás után biztosítják az összes elektromos berendezés, így a háromfázisú motorok, valamint a légkondicionáló és szellőztető rendszerek biztonságos bekapcsolását. A 3LD sok területen bizonyult, különösen a mechanikai és szállítószalag-feldolgozó és feldolgozó gépeken, a vegyiparban vagy az élelmiszer- és italgyártásban. A Siemens 3LD fő és vészkapcsoló kapcsolók jellemzői: 1. Moduláris kialakítás, gyors és egyszerű telepítés segédkapcsolók, N-PE terminál vagy 4. Pol. 2. Világszerte sokoldalú és alkalmazható a nemzetközi IEC, UL és hajógyártási jóváhagyásoknak köszönhetően. 3. Védettség IP 65-ig, kapulázott ház kültéri alkalmazásokhoz. 4 DC alkalmazásokhoz használható. 5. Szerelési módok: elülső rögzítés, szerelőlap, DIN sín. 6 Optimális rácselválasztás 16 A és 250 A között a forgó hajtás zárhatósága miatt. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
