Name: 3 pólusú 500 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD44340QE100
Brand: Siemens
SKU: 1702902
Availability: BackOrder

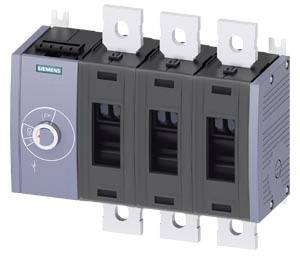

Egy elektronikus kapcsoló több fekete karral, egy ismert gyártó logójával megjelölve, elektromos áramok vezérlésére.

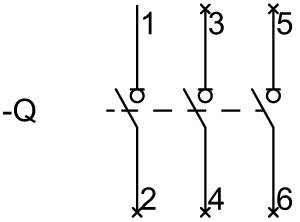

A 'Q' szimbólum az egyik oldalon az '1', '3', '5' kapcsolókhoz, a másik oldalon pedig a '2', '4', '6' kapcsolókhoz csatlakozik, létraszerű szerkezetet képezve.

Villamos kapcsoló műszaki rajza méretekkel és elölnézeti, oldalnézeti ábrázolással. Tartalmazza a méreteket és a mechanikai részleteket.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

500 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 27. [P.]

Szám

Összesen (232 990 Ft / Darab)

232 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 8000
elektromos élettartam: 1000
Teljesítmény veszteség: 36 W
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 4
Rögzítés típusa: csavaros rögzítés

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 271 x 235 x 111.5 mm

Névleges áram: 500 A

Névleges áramerősség, kerekítve: 500 A

Kivitel: kapcsoló

Szélesség: 271 mm

Magasság: 235 mm

Mélység: 111.5 mm

: 8

: 8

: 500 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 250 kW

: 30 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 500 A

: 280 kW

: FALSE

: 500

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1702902 3 pólusú 500 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD44340QE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702902 3 pólusú 500 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD44340QE100

Leírás

Kapcsoló-leválasztó 500A, dim. 4-es, 3-pólusú oldalsó hajtás bal alapegység nélkül fogantyúval Lapos csatlakozás 3KD kapcsoló leválasztó 1600 A-ig erőteljes fő, VÉSZLEÁLLÍTÁS vagy javító kapcsolóként. A Siemens 3KD kapcsolókapcsolók 1600 A-ig megbízhatóan biztosítják a személyes védelmet és biztosítják a rendszer magas rendelkezésre állását az iparban, az infrastruktúrában és az épületekben. Főbb, VÉSZLEGES STOP vagy javító kapcsolóként a 3KD kapcsolószakaszok megbízhatóan kapcsolják az elektromos berendezéseket terhelés alatt, és biztosítják a biztonsági leválasztás funkciót és az áramkört kisfeszültségű áramkörökben. 1. Megbízható védelem az elektromos balesetek ellen. 2. Robusztus technológia a magas rendelkezésre álláshoz. 3. Sokoldalú használhatóság változó csatlakozással és meghajtó típusokkal. 4 A kiegészítő funkciók egyszerű kiegészítése széleskörű kiegészítők segítségével. 5. Gyorsan szerelhető DIN sínre 200 A méretig. 6. Hatékony tervezés nagy CAx adatokkal. 7. Egyszerű dokumentáció a kézi konfigurátorral. 8 . Alkalmas szélenergia és napenergia rendszerekhez. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
