Name: 3 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD46320QE100
Brand: Siemens
SKU: 1742308
Availability: BackOrder

Egy többpólusú Siemens-teljesítménymegszakító kék karral elektromos alkalmazásokhoz.

Kapcsolási rajz két párhuzamos kapcsolóval: 'Q' vezet a 1, 3, 5 számú kapcsolókhoz, párhuzamosan a 2, 4, 6 számú kapcsolókkal.

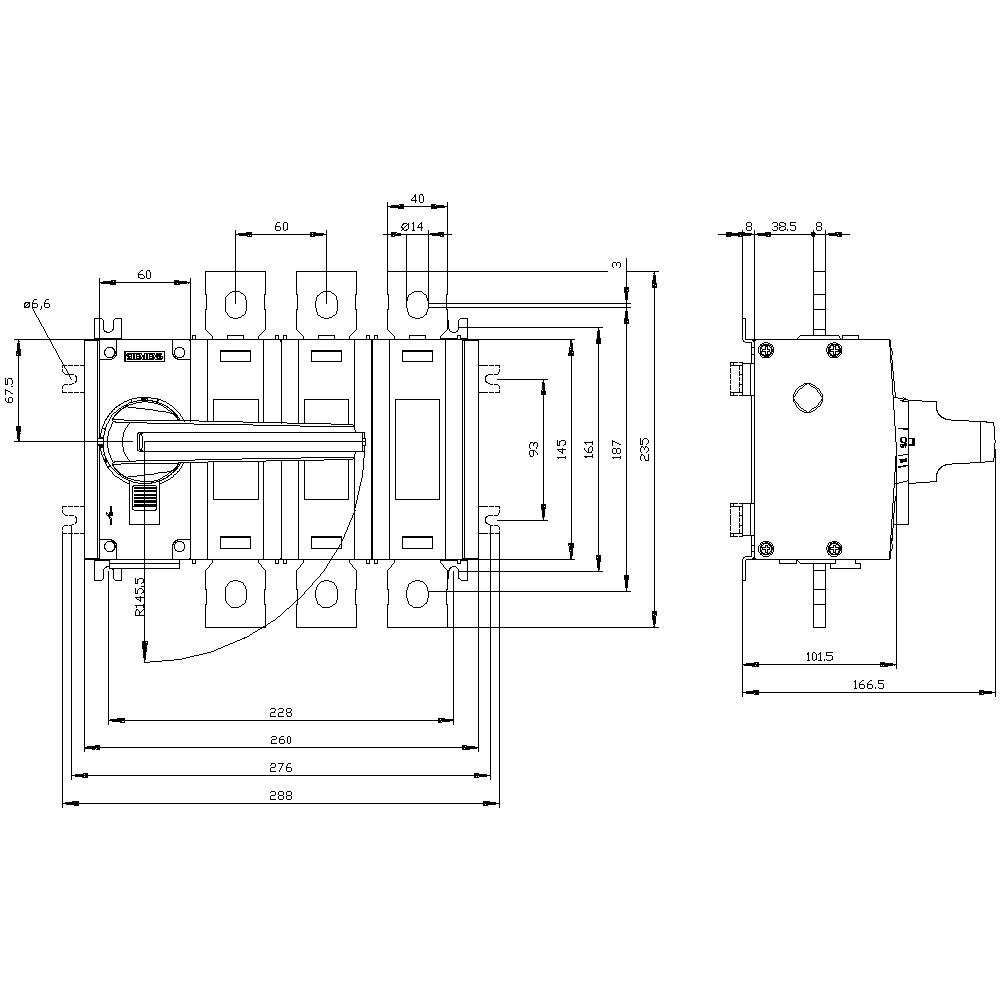

Egy kapcsoló műszaki rajza méretekkel, elölnézeti és oldalnézeti ábrázolással. Méretek milliméterben megadva. A fő alkatrészek megjelölve.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

630 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (322 990 Ft / Darab)

322 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 8000
elektromos élettartam: 1000
A szelepmozgató színe: szürke
Teljesítmény veszteség: 51 W
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 4
Rögzítés típusa: csavaros rögzítés

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 260 x 235 x 166.5 mm

Névleges áram: 630 A

Névleges áramerősség, kerekítve: 630 A

Kivitel: kapcsoló

Szélesség: 260 mm

Magasság: 235 mm

Mélység: 166.5 mm

: 8

: 8

: 630 A

: 3

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 355 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 630 A

: 355 kW

: FALSE

: 630

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742308 3 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD46320QE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742308 3 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD46320QE100

Leírás

630A szétkapcsoló, dim. 4, 3-pólusú első kerékhajtás balra Komplett egység közvetlen meghajtású szürke Lapos csatlakozás 3KD kapcsolószétkapcsoló 1600 A-ig erőteljes fő, VÉSZLEÁLLÍTÁS vagy javító kapcsoló. A Siemens 3KD kapcsolókapcsolók 1600 A-ig megbízhatóan biztosítják a személyes védelmet és biztosítják a rendszer magas rendelkezésre állását az iparban, az infrastruktúrában és az épületekben. Főbb, VÉSZLEGES STOP vagy javító kapcsolóként a 3KD kapcsolószakaszok megbízhatóan kapcsolják az elektromos berendezéseket terhelés alatt, és biztosítják a biztonsági leválasztás funkciót és az áramkört kisfeszültségű áramkörökben. 1. Megbízható védelem az elektromos balesetek ellen. 2. Robusztus technológia a magas rendelkezésre álláshoz. 3. Sokoldalú használhatóság változó csatlakozással és meghajtó típusokkal. 4 A kiegészítő funkciók egyszerű kiegészítése széleskörű kiegészítők segítségével. 5. Gyorsan szerelhető DIN sínre 200 A méretig. 6. Hatékony tervezés nagy CAx adatokkal. 7. Egyszerű dokumentáció a kézi konfigurátorral. 8 . Alkalmas szélenergia és napenergia rendszerekhez. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
