Name: 3 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF53632LF11
Brand: Siemens
SKU: 1750441
Availability: BackOrder

Egy elektromos kapcsolókészülék nagy fogantyúval a bal oldalán, valószínűleg egy teherelosztó kapcsoló ipari felhasználásra.

'Kapcsolási rajz három párhuzamosan kötött ellenállással. Csatlakozások felül 1, 3, 5 számozással, alul 2, 4, 6 számozással.'

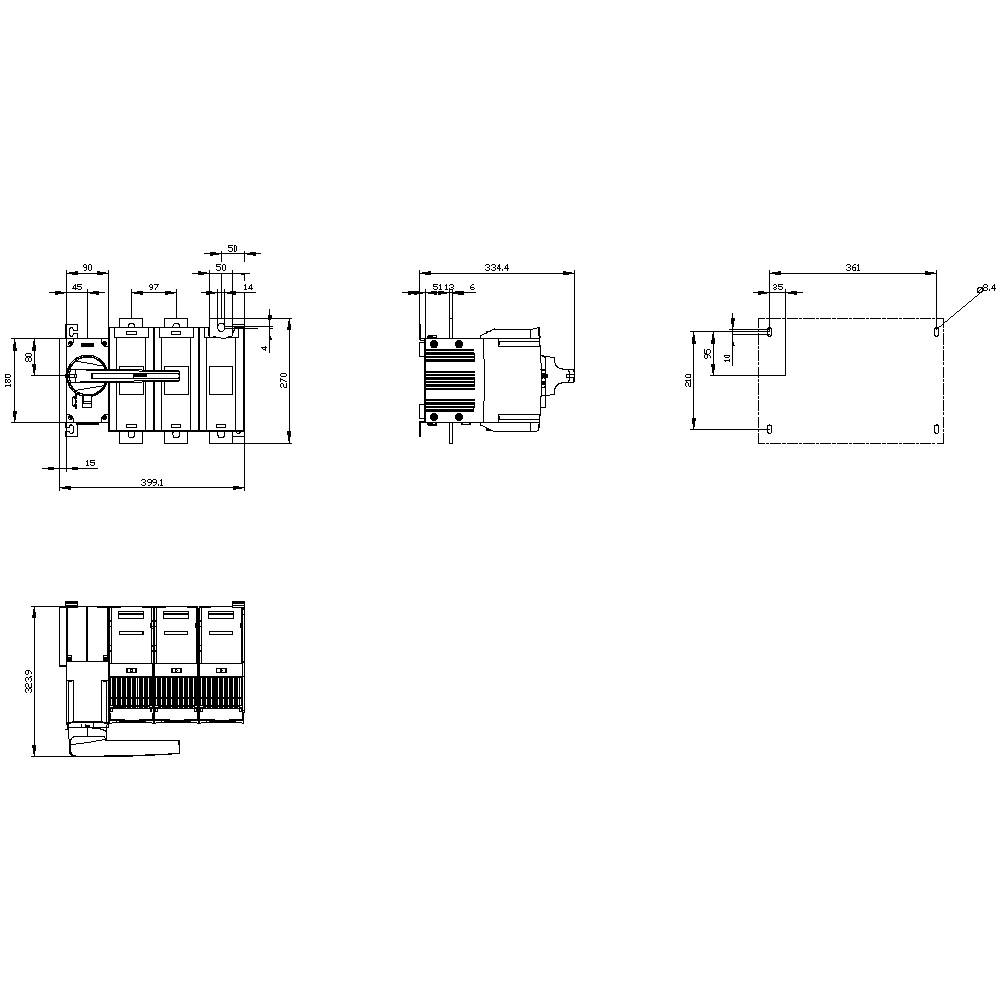

Műszaki rajz mutatja egy több csatlakozóval rendelkező elektromos kapcsoló méreteit, elrendezését és szerelési útmutatóját.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

630 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (534 990 Ft / Darab)

534 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
A szelepmozgató színe: szürke
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 6000
elektromos élettartam: 1500
Rögzítés típusa: padlórögzítés
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 5
Teljesítmény veszteség: 264 W

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 395 x 270 x 335 mm

Névleges áram: 630 A

Névleges áramerősség, kerekítve: 630 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 395 mm

Magasság: 270 mm

Mélység: 335 mm

: Other

: 630 A

: 3

: 100 kA

: IP00

: NH2, NH3

: FALSE

: FALSE

: TRUE

: TRUE

: 355 kW

: 22 kA

: TRUE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1750441 3 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF53632LF11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1750441 3 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF53632LF11

Leírás

Kapcsolószétkapcsoló 630A biztosítékkal, dim. 5, 3-pólusú NH-biztosíték Gr. 2 és 3 Kerékhajtás balra Komplett egység közvetlen meghajtású szürke lapos csatlakozással Kapcsolószétkapcsoló 3KF biztosítékkal fő, vészleállás vagy javító kapcsolóként. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
