Name: 3 pólusú 80 A 4 váltó 690 V/AC Siemens 3KF13082LB11
Brand: Siemens
SKU: 1743651
Availability: BackOrder

Egy Siemens négypólusú megszakító, szürke és kompakt kivitelben, látható kézi működtetővel, ipari alkalmazásokhoz tervezve.

Háromfázisú kontaktor elvi kapcsolási rajza, középen tekercsel és hat csatlakozóval (1-től 6-ig) a felső és az alsó oldalon.

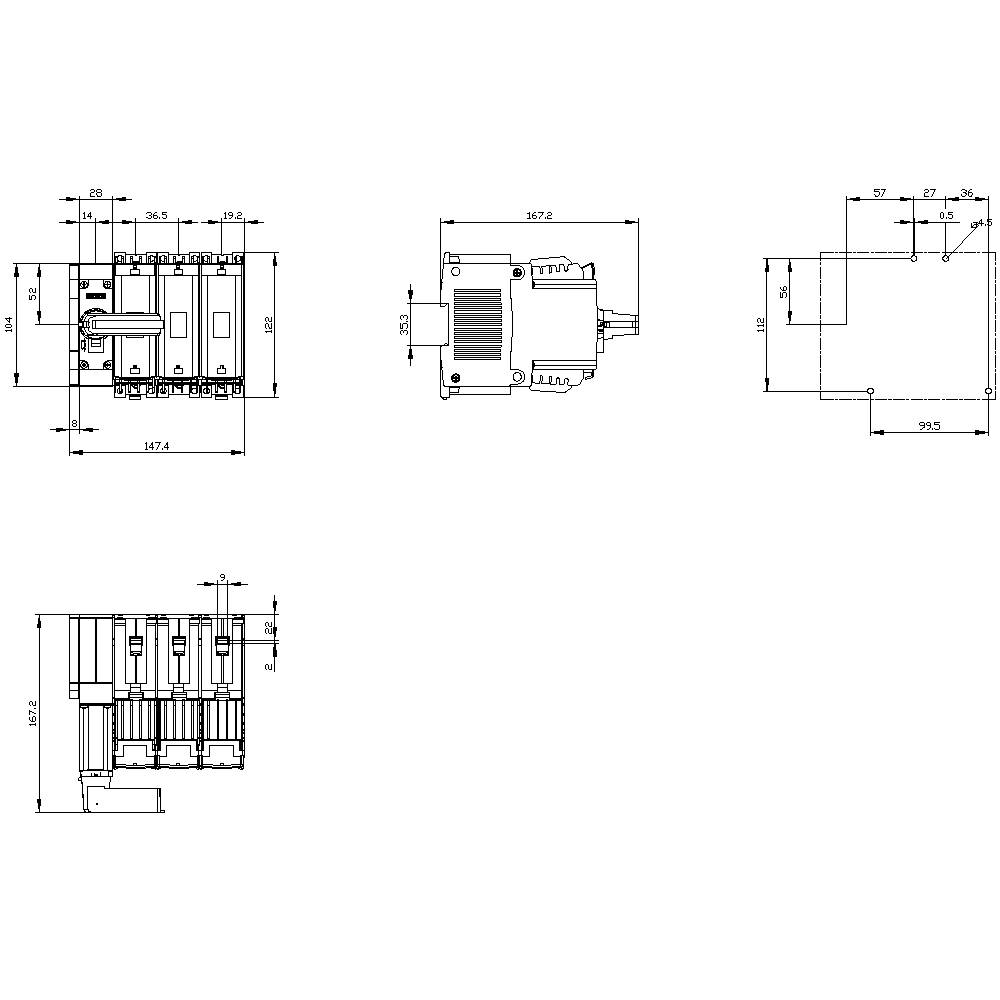

Egy eszköz műszaki rajza három nézetben. Részletes méretekkel ellátva magasság, szélesség és mélység tekintetében milliméterben.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

80 A

Érintkező típus

4 váltó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (127 990 Ft / Darab)

127 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
A szelepmozgató színe: szürke
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 15000
elektromos élettartam: 10000
Szerelési módszer: padlóra szerelés és rögzítés 35 mm-es felső sínre
Az elektromos csatlakozás végrehajtása: doboz bilincs
A kapcsoló-leválasztó keret mérete: 1
Teljesítmény veszteség: 33.9 W

Érintkező típus: 4 váltó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 3

Méret: (Sz x Ma x Mé) 149 x 122 x 166 mm

Névleges áram: 80 A

Névleges áramerősség, kerekítve: 80 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 149 mm

Magasság: 122 mm

Mélység: 166 mm

: Other

: 80 A

: 3

: 100 kA

: IP20

: NH000, NH00

: FALSE

: Frame clamp

: FALSE

: Other

: TRUE

: TRUE

: 37 kW

: 2.5 kA

: TRUE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1743651 3 pólusú 80 A 4 váltó 690 V/AC Siemens 3KF13082LB11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743651 3 pólusú 80 A 4 váltó 690 V/AC Siemens 3KF13082LB11

Leírás

Kapcsoló-leválasztó 80A biztosítékkal, dim. 1, 3-pólusú NH-biztosíték Gr. 000 Első kerékhajtás balra Komplett egység közvetlen meghajtású szürke Vázkivezetés 3KF kapcsoló-leválasztó biztosítékkal fő, E-STOP vagy javító kapcsolóként. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
