Name: 4 pólusú 100 A 4 váltó 690 V/AC Siemens 3KD30402NE100
Brand: Siemens
SKU: 1735772
Availability: BackOrder

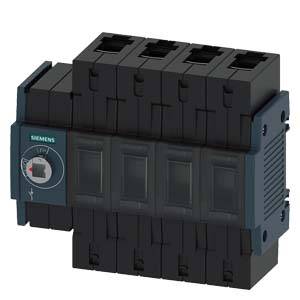

Egy négypozíciós, fekete Siemens elektromos kapcsoló. Baloldalán egy forgókapcsoló látható zöld Siemens logóval.

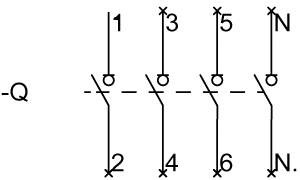

Egy elektromos kapcsoló sémája: Az áramkör három függőleges szakaszra van osztva, amelyek 1, 3, 5 és 2, 4, 6 jellel vannak megjelölve.

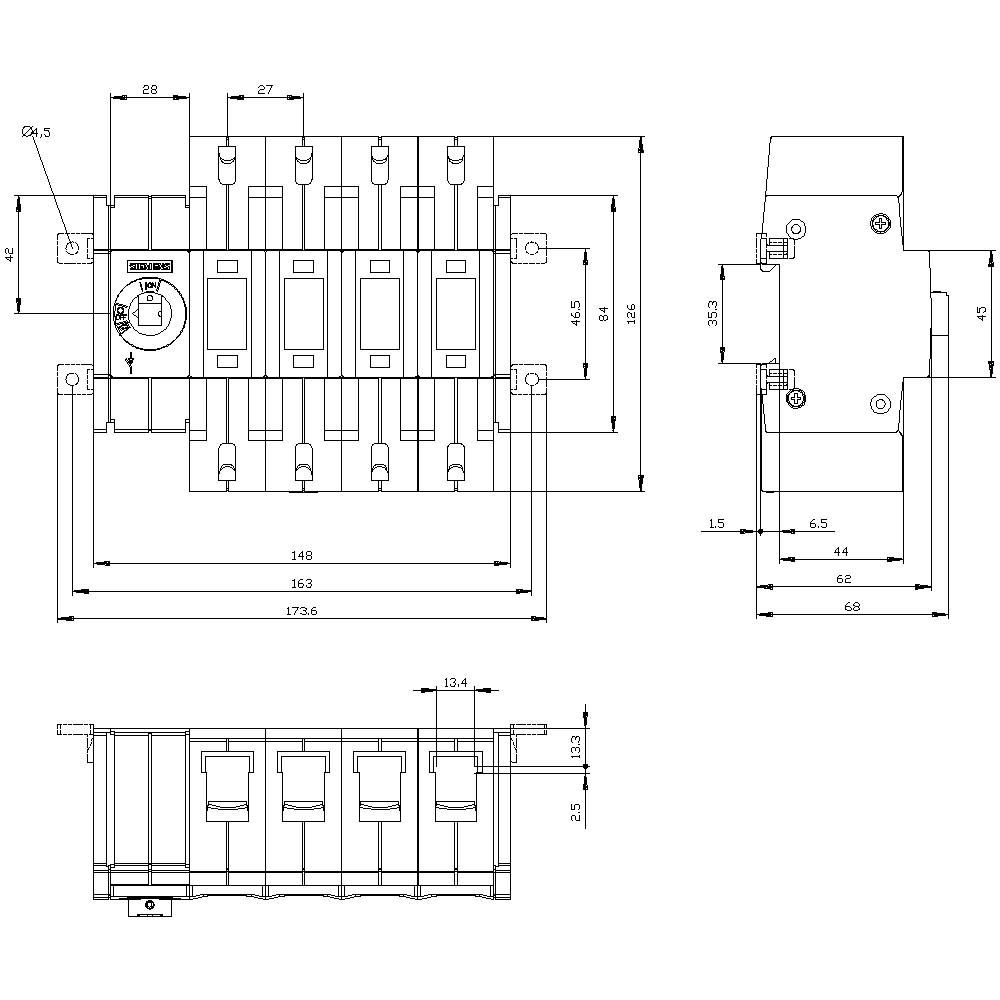

Egy kapcsoló műszaki rajza pontos méretekkel milliméterben. Felülnézet, oldalnézet és elölnézet látható.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

100 A

Érintkező típus

4 váltó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

Szállítás: 11. 13. [P.]

Szám

Összesen (81 990 Ft / Darab)

81 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 8 kV
mechanikai élettartam: 15000
elektromos élettartam: 1500
Teljesítmény veszteség: 7.2 W
Az elektromos csatlakozás végrehajtása: doboz bilincs
A kapcsoló-leválasztó mérete: 2
Rögzítés típusa: csavaros és felső kalaptartó sínre szerelés 35 mm

Érintkező típus: 4 váltó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 148 x 126 x 68 mm

Névleges áram: 100 A

Névleges áramerősség, kerekítve: 100 A

Kivitel: kapcsoló

Szélesség: 148 mm

Magasság: 126 mm

Mélység: 68 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 100

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1735772 4 pólusú 100 A 4 váltó 690 V/AC Siemens 3KD30402NE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1735772 4 pólusú 100 A 4 váltó 690 V/AC Siemens 3KD30402NE100

Leírás

100A kapcsolószétkapcsoló, dim. 2, 4-pólusú első kerékhajtás balra Alapvető egység fogantyú nélkül Vázkivezetés 3KD kapcsolószétkapcsoló 1600 A-ig erőteljes fő, VÉSZLEÁLLÍTÁS vagy javító kapcsolóként. A Siemens 3KD kapcsolókapcsolók 1600 A-ig megbízhatóan biztosítják a személyes védelmet és biztosítják a rendszer magas rendelkezésre állását az iparban, az infrastruktúrában és az épületekben. Főbb, VÉSZLEGES STOP vagy javító kapcsolóként a 3KD kapcsolószakaszok megbízhatóan kapcsolják az elektromos berendezéseket terhelés alatt, és biztosítják a biztonsági leválasztás funkciót és az áramkört kisfeszültségű áramkörökben. 1. Megbízható védelem az elektromos balesetek ellen. 2. Robusztus technológia a magas rendelkezésre álláshoz. 3. Sokoldalú használhatóság változó csatlakozással és meghajtó típusokkal. 4 A kiegészítő funkciók egyszerű kiegészítése széleskörű kiegészítők segítségével. 5. Gyorsan szerelhető DIN sínre 200 A méretig. 6. Hatékony tervezés nagy CAx adatokkal. 7. Egyszerű dokumentáció a kézi konfigurátorral. 8 . Alkalmas szélenergia és napenergia rendszerekhez. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.
