Name: 4 pólusú 125 A 690 V/AC Siemens 3KF24120LF11
Brand: Siemens
SKU: 1744527
Availability: BackOrder

Egy Siemens gyártmányú elektromos készülék négy kivehető modullal, amely valószínűleg ipari vagy műszaki felhasználásra készült.

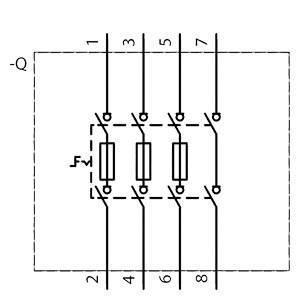

A kapcsolási rajz nyolc függőleges vezetéket mutat, amelyek három vízszintes ellenállással vannak összekötve a középső részén.

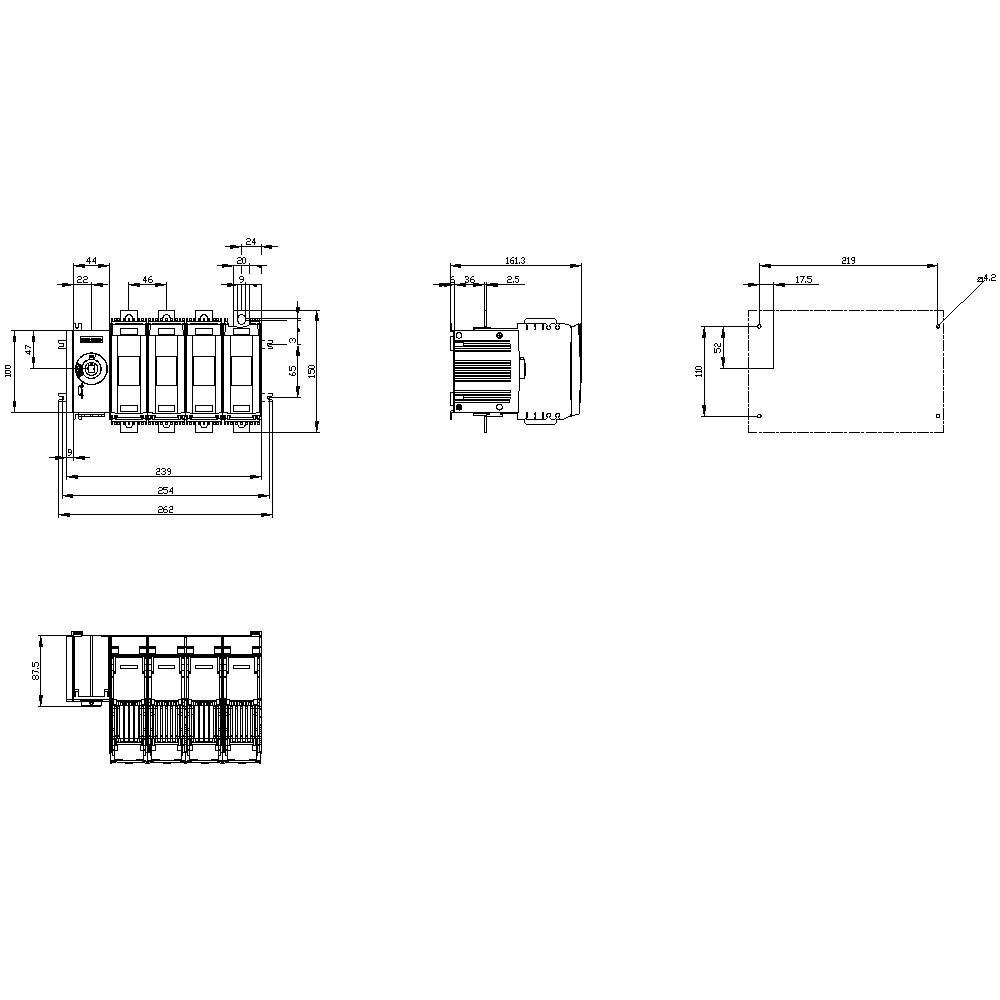

Egy elektromos kapcsoló műszaki rajza milliméteres méretekkel. Elölnézetet, oldalnézetet és felülnézetet mutat.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

125 A

Üzemi feszültség

690 V/AC

Méret

(Sz x Ma x Mé) 237 x 150 x 161.5 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (138 990 Ft / Darab)

138 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 12000
elektromos élettartam: 8000
Rögzítés típusa: padlórögzítés
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 2
Teljesítmény veszteség: 45.6 W

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 237 x 150 x 161.5 mm

Névleges áram: 125 A

Névleges áramerősség, kerekítve: 125 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 237 mm

Magasság: 150 mm

Mélység: 161.5 mm

: Other

: 125 A

: 4

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flat plug-in connection

: TRUE

: Other

: TRUE

: TRUE

: 55 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744527 4 pólusú 125 A 690 V/AC Siemens 3KF24120LF11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744527 4 pólusú 125 A 690 V/AC Siemens 3KF24120LF11

Leírás

Kapcsoló-leválasztó 125A biztosítékkal, dim. 2, 4-pólusú NH biztosíték Gr. 000 és 00 Első kerékhajtás bal alapegység fogantyú nélkül Lapos csatlakozás Kapcsoló-leválasztó 3KF biztosítékkal fő, E-STOP vagy javító kapcsolóként. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
