Name: 4 pólusú 1600 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD54400RE200
Brand: Siemens
SKU: 1742345
Availability: BackOrder

Egy négypólusú elektromos alkatrész, valószínűleg egy teljesítménymegszakító, amely elektromos energia irányítására és elosztására szolgál.

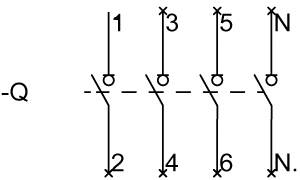

Kapcsolási rajz három függőleges vezetékkel, 1-től N-ig számozva, kapcsolókhoz csatlakoztatva. Pontozott vonalakkal ábrázolva, szimmetrikusan elrendezve.

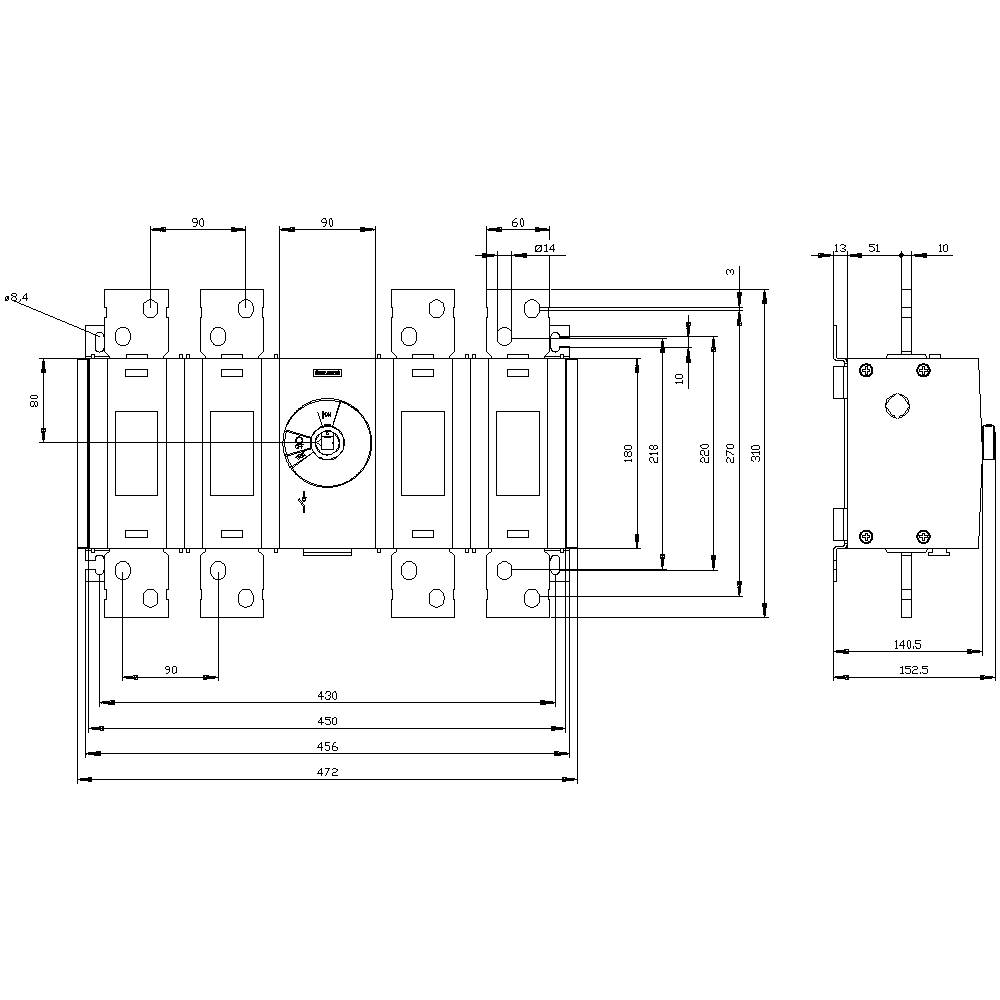

Egy elektromos kapcsoló műszaki rajza pontos méretekkel milliméterben. Elölnézet és oldalnézet ábrázolása.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

1600 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 27. [P.]

Szám

Összesen (1 500 990 Ft / Darab)

1 500 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 6000
elektromos élettartam: 500
Teljesítmény veszteség: 228 W
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 5
Rögzítés típusa: csavaros rögzítés

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 472 x 310 x 152.5 mm

Névleges áram: 1600 A

Névleges áramerősség, kerekítve: 1600 A

Kivitel: kapcsoló

Szélesség: 472 mm

Magasság: 310 mm

Mélység: 152.5 mm

: 8

: 8

: 1600 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 900 kW

: 55 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1600 A

: 400 kW

: FALSE

: 1600

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742345 4 pólusú 1600 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD54400RE200

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742345 4 pólusú 1600 A 8 záró, 8 nyitó 690 V/AC Siemens 3KD54400RE200

Leírás

1600A kapcsolószétkapcsoló, dim. 5, 4-pólusú első kerékhajtás a közepén Alapkészülék fogantyú nélkül Lapos csatlakozás 3KD kapcsolószétkapcsoló akár 1600 A-ig erőteljes fő, VÉSZLEÁLLÍTÁS vagy javító kapcsolóként. A Siemens 3KD kapcsolókapcsolók 1600 A-ig megbízhatóan biztosítják a személyes védelmet és biztosítják a rendszer magas rendelkezésre állását az iparban, az infrastruktúrában és az épületekben. Főbb, VÉSZLEGES STOP vagy javító kapcsolóként a 3KD kapcsolószakaszok megbízhatóan kapcsolják az elektromos berendezéseket terhelés alatt, és biztosítják a biztonsági leválasztás funkciót és az áramkört kisfeszültségű áramkörökben. 1. Megbízható védelem az elektromos balesetek ellen. 2. Robusztus technológia a magas rendelkezésre álláshoz. 3. Sokoldalú használhatóság változó csatlakozással és meghajtó típusokkal. 4 A kiegészítő funkciók egyszerű kiegészítése széleskörű kiegészítők segítségével. 5. Gyorsan szerelhető DIN sínre 200 A méretig. 6. Hatékony tervezés nagy CAx adatokkal. 7. Egyszerű dokumentáció a kézi konfigurátorral. 8 . Alkalmas szélenergia és napenergia rendszerekhez. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
