Name: 4 pólusú 250 A 690 V/AC Siemens 3KD38440PE400
Brand: Siemens
SKU: 1742089
Availability: BackOrder

Egy Siemens gyártmányú négyfokozatú elektromos kapcsoló, fekete tartószerkezetre szerelve. Ipari alkalmazásokra tervezve.

A 'Q' egy olyan áramkört mutat, amelyben az 1., 3. és 5. kapcsolók sorosan vannak kötve, a 4. és 6. kapcsolók pedig párhuzamosan vannak kötve az 5. kapcsolóval, ezt követi egy 'N' jelölés.

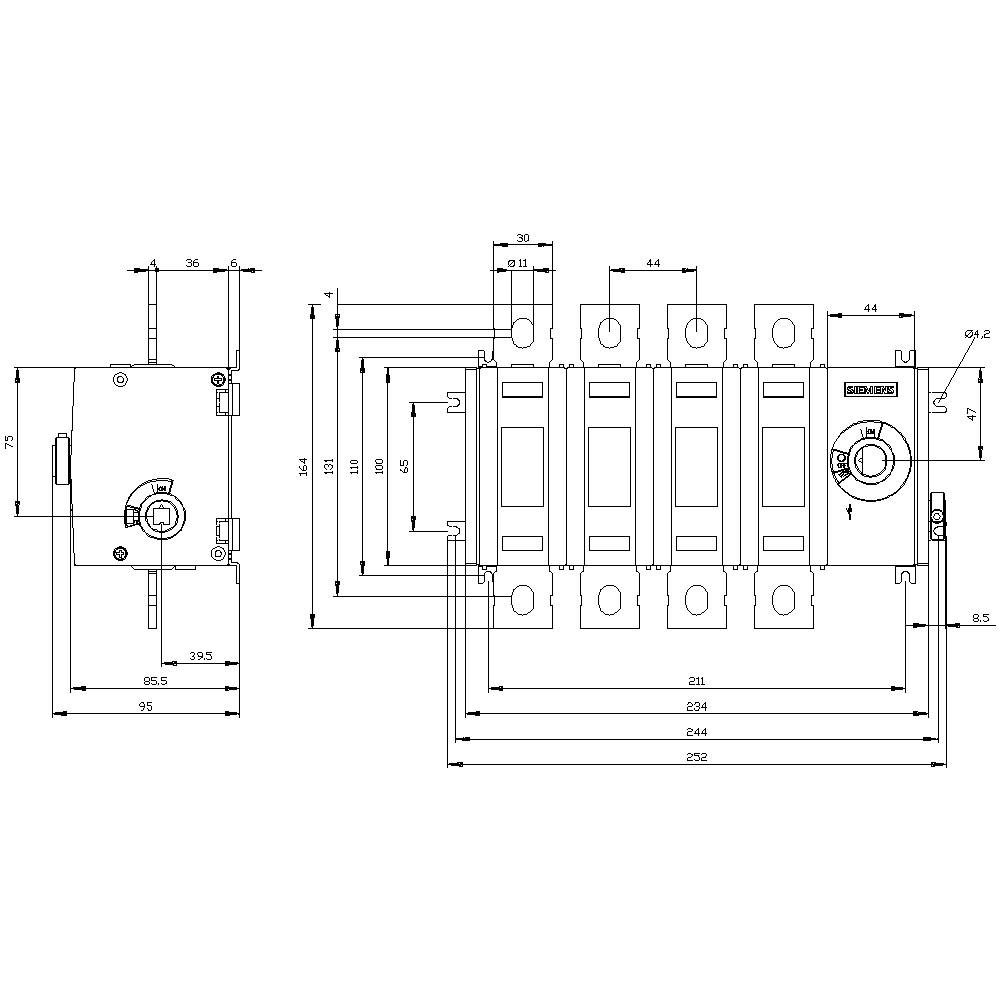

Egy négy pólusú kapcsolókombináció műszaki rajza részletes méretmegadásokkal milliméterben. Elölnézet és oldalnézet.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

250 A

Üzemi feszültség

690 V/AC

Méret

(Sz x Ma x Mé) 242.5 x 164 x 95 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (174 990 Ft / Darab)

174 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 10000
elektromos élettartam: 1000
Teljesítmény veszteség: 24 W
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 3
Rögzítés típusa: csavaros rögzítés

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 242.5 x 164 x 95 mm

Névleges áram: 250 A

Névleges áramerősség, kerekítve: 250 A

Kivitel: kapcsoló

Szélesség: 242.5 mm

Magasság: 164 mm

Mélység: 95 mm

: 6

: 6

: 250 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: FALSE

: None

: TRUE

: TRUE

: TRUE

: 132 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 132 kW

: FALSE

: 250

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1742089 4 pólusú 250 A 690 V/AC Siemens 3KD38440PE400

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742089 4 pólusú 250 A 690 V/AC Siemens 3KD38440PE400

Leírás

250A kapcsolószétkapcsoló, dim. 3, 4-pólusú Jobb oldali fali meghajtó Alapvető eszköz fogantyú nélkül Lapos csatlakozás 3KD kapcsoló leválasztó 1600 A-ig erőteljes fő, VÉSZLEÁLLÍTÁS vagy javító kapcsolóként. A Siemens 3KD kapcsolókapcsolók 1600 A-ig megbízhatóan biztosítják a személyes védelmet és biztosítják a rendszer magas rendelkezésre állását az iparban, az infrastruktúrában és az épületekben. Főbb, VÉSZLEGES STOP vagy javító kapcsolóként a 3KD kapcsolószakaszok megbízhatóan kapcsolják az elektromos berendezéseket terhelés alatt, és biztosítják a biztonsági leválasztás funkciót és az áramkört kisfeszültségű áramkörökben. 1. Megbízható védelem az elektromos balesetek ellen. 2. Robusztus technológia a magas rendelkezésre álláshoz. 3. Sokoldalú használhatóság változó csatlakozással és meghajtó típusokkal. 4 A kiegészítő funkciók egyszerű kiegészítése széleskörű kiegészítők segítségével. 5. Gyorsan szerelhető DIN sínre 200 A méretig. 6. Hatékony tervezés nagy CAx adatokkal. 7. Egyszerű dokumentáció a kézi konfigurátorral. 8 . Alkalmas szélenergia és napenergia rendszerekhez. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
