Name: 4 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF54632LF11
Brand: Siemens
SKU: 1744553
Availability: BackOrder

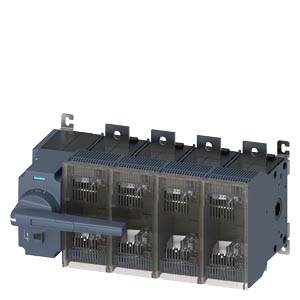

Egy több modullal rendelkező eszköz, amelynek az oldalán egy kar van, valószínűleg egy elektromos kapcsoló vagy kapcsolószekrény.

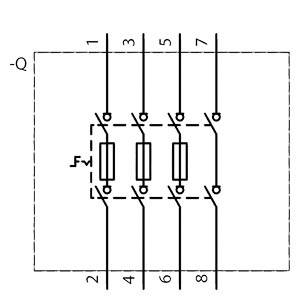

Négyvezetékes elektromos áramkör kapcsolási szimbóluma, amelynek négy vízszintes vezeték helyezkedik el felül és alul, összekötve három függőleges ellenállással.

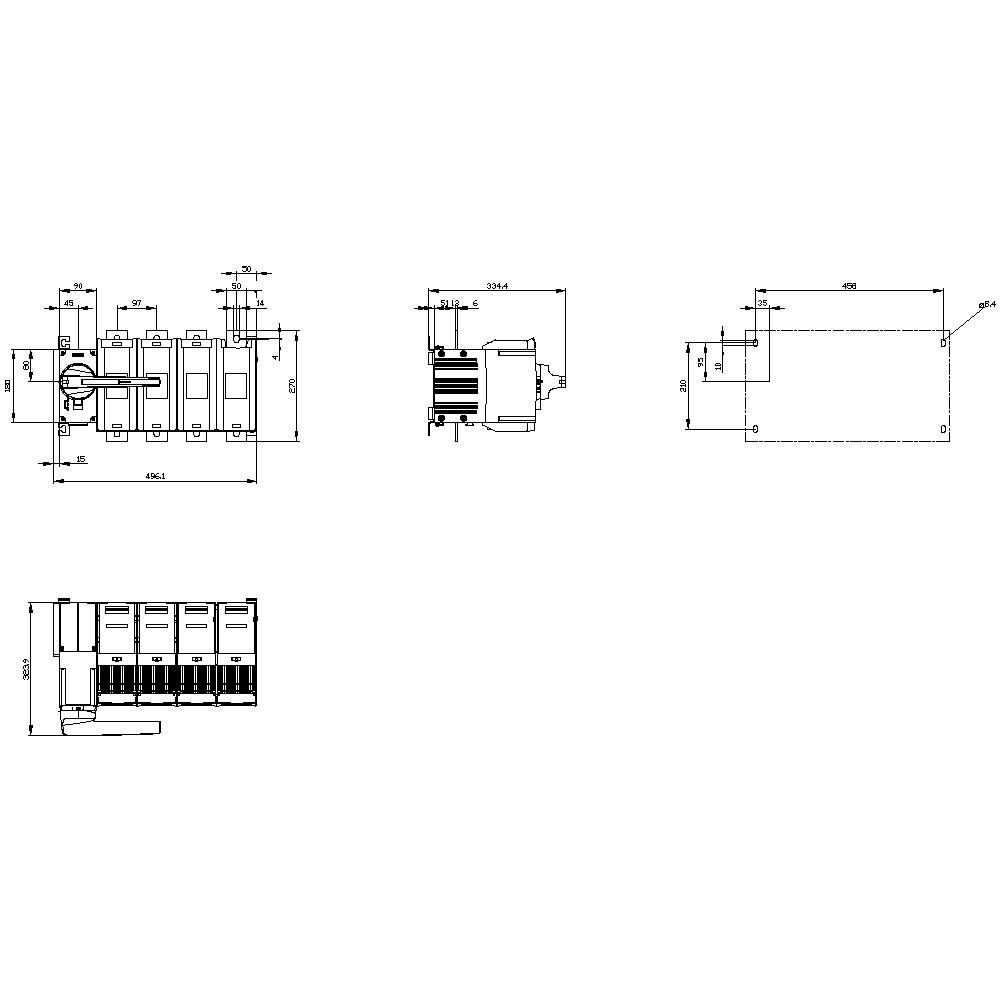

Egy készülék műszaki rajza több alkatrészről, méretek milliméterben, oldalnézet és szemből nézet.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

630 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (661 990 Ft / Darab)

661 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
A szelepmozgató színe: szürke
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 6000
elektromos élettartam: 1500
Rögzítés típusa: padlórögzítés
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 5
Teljesítmény veszteség: 264 W

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 492 x 270 x 335 mm

Névleges áram: 630 A

Névleges áramerősség, kerekítve: 630 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 492 mm

Magasság: 270 mm

Mélység: 335 mm

: Other

: 630 A

: 4

: 100 kA

: IP00

: NH2, NH3

: FALSE

: Flat plug-in connection

: FALSE

: Other

: TRUE

: TRUE

: 355 kW

: 22 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1744553 4 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF54632LF11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744553 4 pólusú 630 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF54632LF11

Leírás

Kapcsolószétkapcsoló 630A biztosítékkal, dim. 5, 4-pólusú NH-biztosíték Gr. 2 és 3 Kerékhajtás balra Komplett egység közvetlen meghajtású szürke lapos csatlakozással Kapcsolószétkapcsoló 3KF biztosítékkal fő, vészleállás vagy javító kapcsolóként. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
