Name: 4 pólusú 800 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF54802LF11
Brand: Siemens
SKU: 1744557
Availability: BackOrder

Elektromos megszakító kapcsolótáblával és karokkal, ipari felhasználásra és áramellátás szabályozására alkalmas.

Egy nyolc csatlakozóval és három ellenállással középen rendelkező áramkör kapcsolási szimbóluma. A csatlakozók 1-től 8-ig vannak számozva.

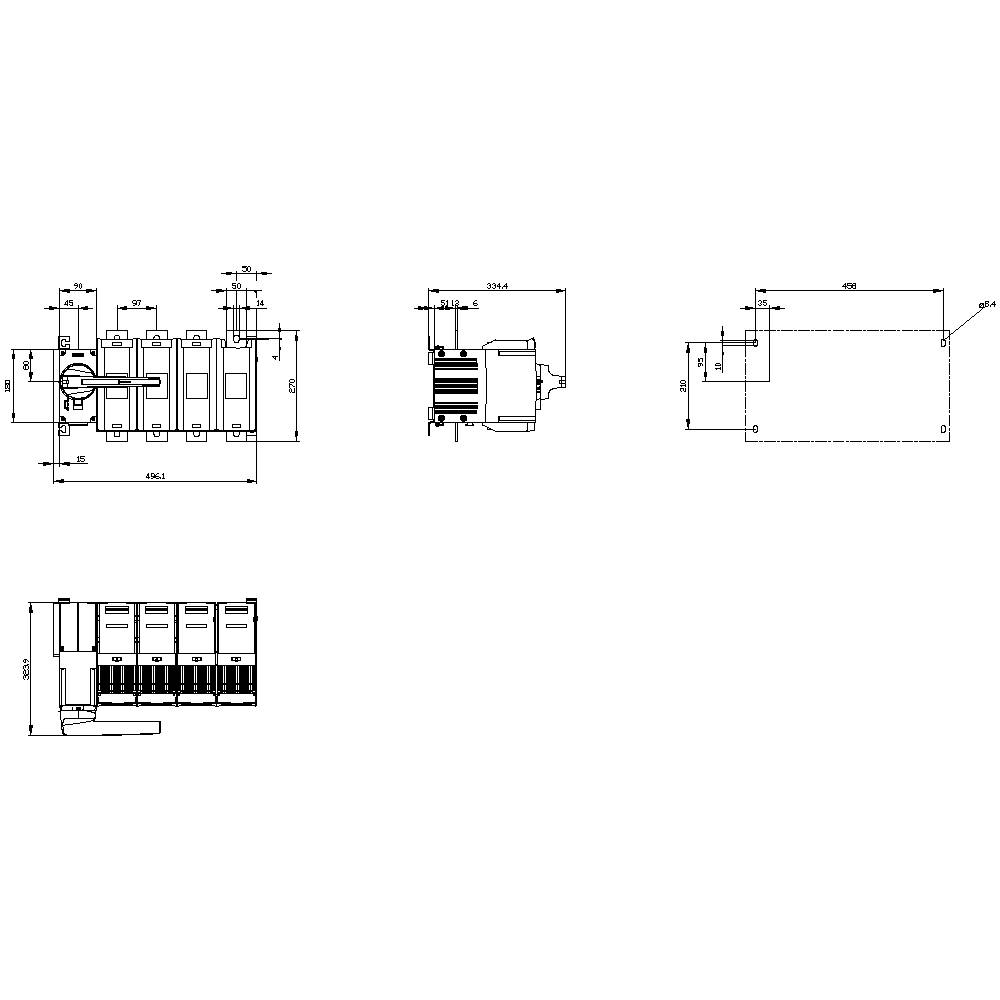

Egy többpólusú elektromos kapcsoló műszaki rajza szerkezeti részletekkel és méretmegadásokkal milliméterben.

1/3

Hasonló kivitel

Névleges feszültség

690 V/AC

Pólusszám

Névleges áramerősség, kerekítve

800 A

Érintkező típus

8 záró

8 nyitó

Üzemi feszültség

690 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (784 990 Ft / Darab)

784 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Szigetelési feszültség: 1000 V
A szelepmozgató színe: szürke
Környezeti hőmérséklet: -25 °C ... +70 °C
Lökési feszültség szilárdság: 12 kV
mechanikai élettartam: 6000
elektromos élettartam: 1500
Rögzítés típusa: padlórögzítés
Az elektromos csatlakozás végrehajtása: lapos csatlakozás
A kapcsoló-leválasztó mérete: 5
Teljesítmény veszteség: 330 W

Érintkező típus: 8 záró
8 nyitó

Üzemi feszültség: 690 V/AC

Névleges feszültség: 690 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 492 x 270 x 335 mm

Névleges áram: 800 A

Névleges áramerősség, kerekítve: 800 A

Kivitel: 3KF kapcsoló-leválasztók biztosítékokkal

Szélesség: 492 mm

Magasság: 270 mm

Mélység: 335 mm

: Other

: 800 A

: 4

: 100 kA

: IP00

: NH2, NH3

: FALSE

: Flat plug-in connection

: FALSE

: Other

: TRUE

: TRUE

: 400 kW

: 22 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744557 4 pólusú 800 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF54802LF11

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744557 4 pólusú 800 A 8 záró, 8 nyitó 690 V/AC Siemens 3KF54802LF11

Leírás

Kapcsoló-leválasztó 800A biztosítékkal, dim. 5, 4-pólusú NH-biztosíték Gr. 2 és 3 Kerékhajtás balra Komplett egység közvetlen meghajtású szürke lapos csatlakozással Kapcsolószétkapcsoló 3KF biztosítékkal fő, vészleállás vagy javító kapcsolóként. Méreteitől függően a 3KF kapcsolókapcsolók lehetővé teszik a 32 és 800 A közötti névleges áram be- és kikapcsolását. Ezenkívül biztonsági kiszerelést biztosítanak minden kisfeszültségű áramkörben. A 3KF kapcsolókapcsolók biztosítékokkal vannak felszerelve, amelyek nagy igénybevétel esetén alkalmazhatók. 1. Változtatható terheléskapcsoló szétkapcsolók kapumozgatóval vagy közvetlen hajtással öt méretben. 2. A funkciók könnyű felújítása a kiterjedt kiegészítők segítségével. 3. Megbízható védelem a bekötés miatt bekövetkező üzemzavarok ellen, az érintésvédelem és az automatikusan lezárt biztosítékfedél bekapcsolásakor. 4 Robusztus technológia magas zárlat-ellenállással a magas rendszer rendelkezésre állása miatt. 5. Gyors telepítés a DIN sínre 80 A méretig. 6. Hatékony tervezés és kiterjedt CAx adatok. 7. Biztonságos védelem még a szélturbinákhoz akár 690 V + 10% -ig. www.siemens.de/schaltgeraete. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
