Name: 500 A 6 záró, 4 nyitó, 2 nitó Siemens 3KD44400PE100
Brand: Siemens
SKU: 2263596
Availability: BackOrder

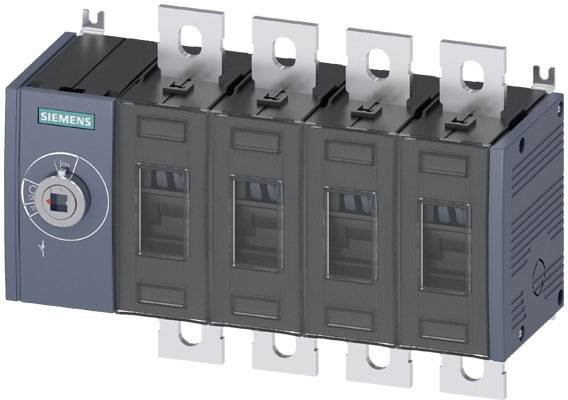

A 'Siemens' kapcsoló egy négyszögletes, szürke házban van, négy átlátszó résszel és fém rögzítésekkel.

Kapcsolási rajz egy elektromos áramkörhöz, amelyben három sorosan kötött kapcsoló (1, 3, 5) és három, az N és Q biztosítékokhoz párhuzamosan kötött kapcsoló (2, 4, 6) található.

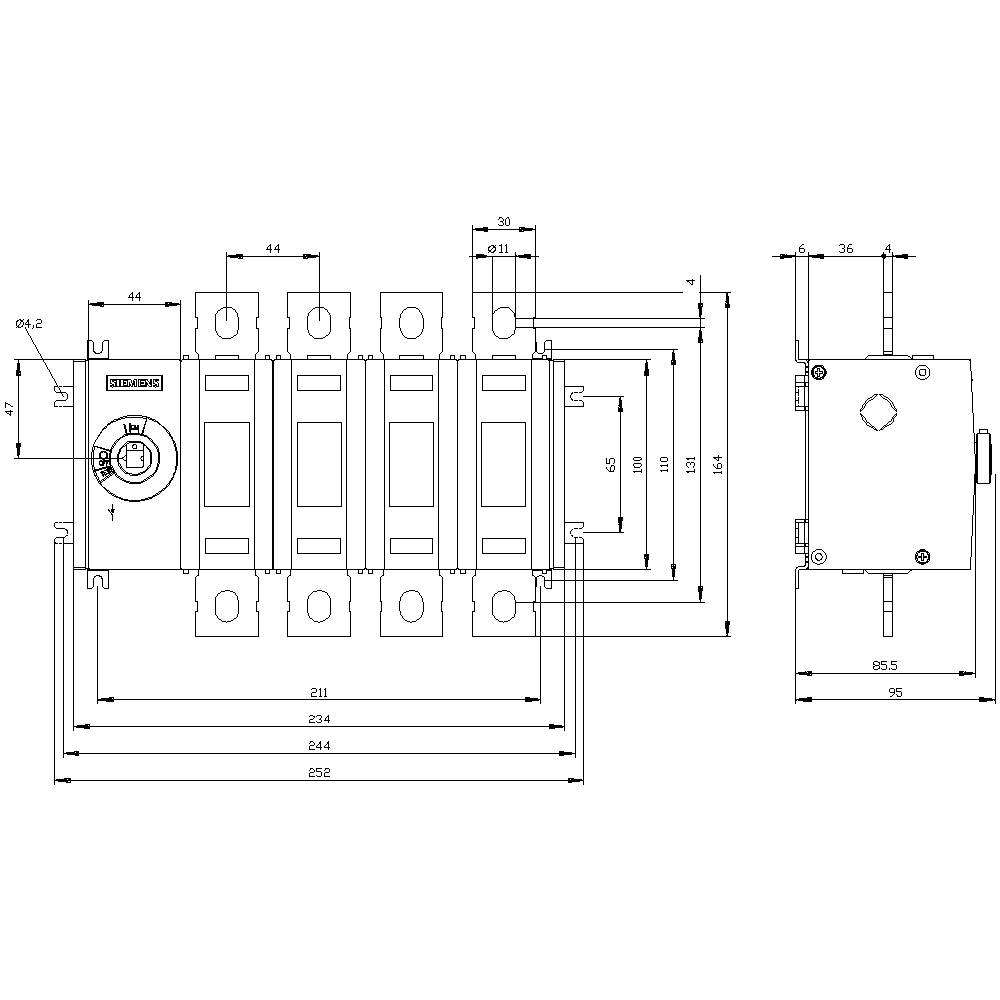

Villamos kapcsoló műszaki rajza milliméteres méretekkel.Front- és oldalnézetet mutat telepítési tervezéshez.

1/3

Hasonló kivitel

Pólusszám

Névleges áramerősség, kerekítve

500 A

Érintkező típus

6 záró

4 nyitó

2 nitó

Üzemi feszültség

1000 V/AC

Méret

(Sz x Ma x Mé) 234 x 164 x 93.5 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (266 990 Ft / Darab)

266 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A kijelző kialakítása / a kapcsoló helyzetének kijelzéséhez az ajtó-tengelykapcsoló forgó működési mechanizmusa: BE-KI
A főáramkör elektromos csatlakozásának kialakítása: lapos csatlakozás
A kapcsolókapcsoló mérete: 3
Szerelési típus: csavaros rögzítés
Padlóra szerelés: igen
Szigetelési feszültség: 1000 V
Védettség: IP00
Környezeti hőmérséklet üzem közben: -25 ° C - +70 ° C
Teljesítményveszteség max .: 68,8 W
Mechanikus élettartam (kapcsolási ciklusok) / jellemző: 15000
Lökési feszültség szilárdság: 12 kV

Érintkező típus: 6 záró
4 nyitó
2 nitó

Üzemi feszültség: 1000 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 234 x 164 x 93.5 mm

Névleges áram: 500 A

Névleges áramerősség, kerekítve: 500 A

Kivitel: Elsőkerék meghajtású

Szélesség: 234 mm

Magasság: 164 mm

Mélység: 93.5 mm

: 6

: 6

: 400 A

: 4

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: FALSE

: 400

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2263596 500 A 6 záró, 4 nyitó, 2 nitó Siemens 3KD44400PE100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2263596 500 A 6 záró, 4 nyitó, 2 nitó Siemens 3KD44400PE100

Leírás

SWITCH-DISCONNECTOR 500A, FRAME SIZE 3, 4-POLE FRONT OPERATING LEFT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
