Name: 80 A 3 váltó Siemens 3KD28442ME100
Brand: Siemens
SKU: 2263569
Availability: BackOrder

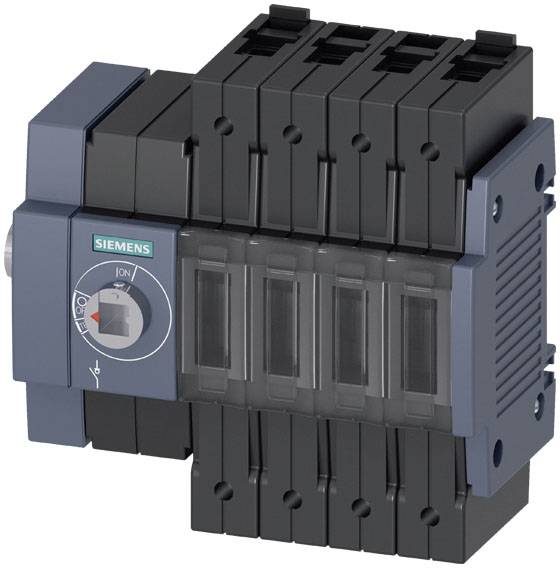

Egy Siemens típusú fekete, többpólusú megszakító, amelynek bal oldalán egy kék kapcsoló van "I" (bekapcsolt) állásban.

Egy elektromos rendszer kapcsolási rajza három, 1, 3, 5 számmal ellátott biztosítékkal és N és Q jelű vonalakkal.

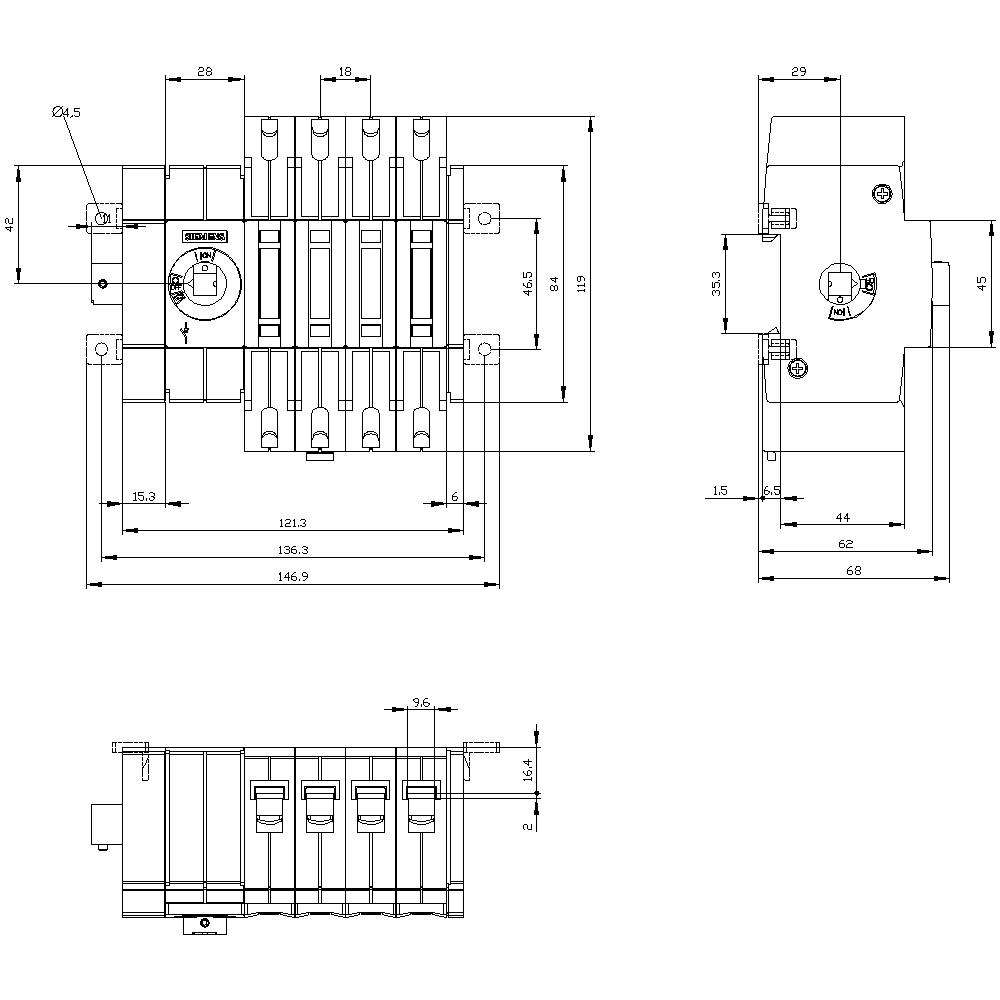

Egy elektromos kapcsoló műszaki rajza, amely elölnézetet, felülnézetet és oldalnézetet mutat pontos méretekkel milliméterben.

1/3

Hasonló kivitel

Pólusszám

Névleges áramerősség, kerekítve

80 A

Érintkező típus

3 váltó

Üzemi feszültség

1000 V/AC

Méret

(Sz x Ma x Mé) 121.3 x 119 x 69.5 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (40 990 Ft / Darab)

40 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A kijelző kialakítása / a kapcsoló helyzetének kijelzéséhez az ajtó-tengelykapcsoló forgó működési mechanizmusa: BE-KI
A főáramkör elektromos csatlakozásának kialakítása: dobozkivezetés
A kapcsolókapcsoló mérete: 1
Rögzítéstípus: csavaros és DIN sínrögzítés 35 mm
Padlóra szerelés: igen
Szigetelési feszültség: 1000 V
Védelmi típus: IP20
Környezeti hőmérséklet üzem közben: -25 ° C - +70 ° C
Teljesítményveszteség max .: 8,4 W
Mechanikus élettartam (kapcsolási ciklusok) / jellemző: 15000
Lökési feszültség szilárdság: 8 kV

Érintkező típus: 3 váltó

Üzemi feszültség: 1000 V/AC

Pólusszám: 4

Méret: (Sz x Ma x Mé) 121.3 x 119 x 69.5 mm

Névleges áram: 80 A

Névleges áramerősség, kerekítve: 80 A

Kivitel: Oldalsó meghajtó

Szélesség: 121.3 mm

Magasság: 119 mm

Mélység: 69.5 mm

: 0

: 0

: 80 A

: 4

: IP20

: 3

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 80 A

: 37 kW

: FALSE

: 80

: Other

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2263569 80 A 3 váltó Siemens 3KD28442ME100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2263569 80 A 3 váltó Siemens 3KD28442ME100

Leírás

SWITCH-DISCONNECTOR 80A, FRAME SIZE 1, 4-POLE LATERAL DRIVE LEFT BASIC UNIT WITHOUT HANDLE BOX TERMINAL 3KD switch disconnector up to 1600 A as efficient master, emergency stop or maintenance switch. 3KD switch disconnectors up to 1600 A from Siemens offer reliable operator protection and ensure high plant availability in industry, infrastructure and buildings. As main, EMERGENCY OFF or maintenance switches, 3KD switch disconnectors reliably connect and disconnect live electrical equipment and provide a safety isolating function and isolating distance in low-voltage circuits. 1. Reliable protection from electrical accidents. 2. Rugged technology for high system availability. 3. Wide range of applications with variable connection and operating mechanism types. 4. Simple retrofitting of additional functions with an extensive range of accessories. 5. Quick installation on the standard mounting rail with frame sizes up to 200 A. 6. Efficient engineering with extensive CAx data. 7. Simple documentation with the manual configurator. 8. Suitable for wind power and solar plants. www.siemens.com/switching-devices. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
