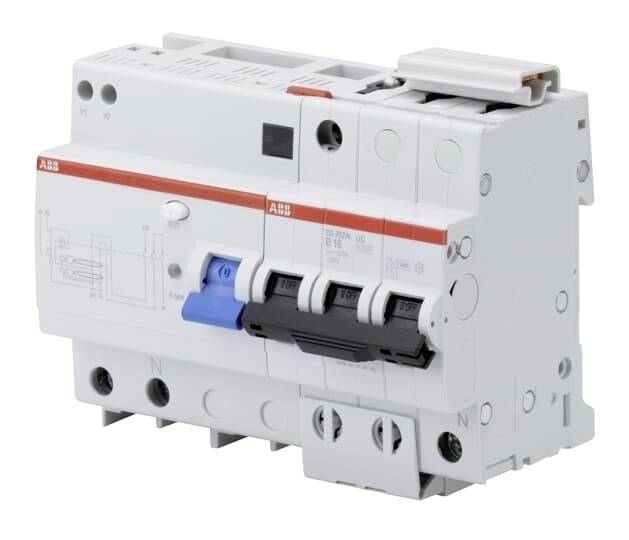

ABB 2CDR272568R3325 FI védőkapcsoló Minden áramra érzékeny FI 32 A 0.03 A
Termék típus
FI védőkapcsoló
Kioldási karakterisztika
B
Bemérési differenciál áram
0.03 A
Névleges áramerősség, kerekítve
32 A
Névleges feszültség
230 V
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (517 990 Ft / Darab)
517 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Névleges feszültség
230 V
- Termék típus
FI védőkapcsoló
- Kioldási karakterisztika
B
- Bemérési differenciál áram
0.03 A
- Tartalom
1 db
- Névleges áram
32 A
- Névleges áramerősség, kerekítve
32 A
- Kivitel
Minden áramra érzékeny FI
AC/DC
123 mm
32 A
230 V
B
500 V
0.3 A
B
3 kA
3
3
2
7
Other
IP20
2
FALSE
10 kA
0.75-25 mm²
10-35 mm²
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3113544 ABB 2CDR272568R3325 FI védőkapcsoló Minden áramra érzékeny FI 32 A 0.03 A
Leírás
Az FI/LS kombinációk (RCBO) személy- és vagyonvédelmet, valamint elektromos tüzek elleni védelmet kínálnak a DIN VDE 0100-410 és DIN VDE 0100-530 szerint. A DS250N-UC sorozat FI/LS kombinációi védelmet nyújtanak a szinuszos váltakozó áramok, a földre irányuló pulzáló áramok, valamint a széles (magas/) frekvenciatartományú egyenletes maradékáramok ellen. Valamint hibavédelem (közvetett érintés elleni védelem), kiegészítő védelem (IΔn ≤ 30 mA mellett) és elektromos tüzek elleni védelem (IΔn ≤ 300 mA esetén). Megfelelnek az A típusú DIN EN 61009-1 (VDE 0664-20) G függelék és a B típusú DIN EN 60947-2 (VDE 0660-101) termékszabványainak.
A DS250N-UC sorozat speciális FI/LS kombinációk egyenáramú helyi vonatok területén, különösen a felsővezetékek területén. Ezeket a fenti termékszabványok alapján fejlesztették ki, és pontosan megfelelnek a VDV 509 (10/08): „Maradékáram-védelmi (FI) áramkörök alkalmazása a helyi vasutak egyenáramú villamosenergia-rendszereiben” című dokumentum ajánlásainak.
A DS250N-UC egy mindenáramérzékeny FI blokkból (B típusú) és egy LS részből áll, egy vagy három külső vezető pólussal AC változatban, valamint két ellenkapcsolt nullavezető pólusból UC változatban - a polaritásfüggetlenség érdekében egyenáramok kikapcsolása (N-UC : N pólus az univerzális áramhoz).
Ez azt jelenti, hogy a nagy kompenzációs egyenáramok az általános hálózat nullavezetője és az egyenáramú földelés (az egyenáramú vasúti hálózat visszatérő vezetéke) között - vagy fordítva - biztonságosan kikapcsolhatók.
Ez a szöveg gépi fordítással készült.
A DS250N-UC sorozat speciális FI/LS kombinációk egyenáramú helyi vonatok területén, különösen a felsővezetékek területén. Ezeket a fenti termékszabványok alapján fejlesztették ki, és pontosan megfelelnek a VDV 509 (10/08): „Maradékáram-védelmi (FI) áramkörök alkalmazása a helyi vasutak egyenáramú villamosenergia-rendszereiben” című dokumentum ajánlásainak.
A DS250N-UC egy mindenáramérzékeny FI blokkból (B típusú) és egy LS részből áll, egy vagy három külső vezető pólussal AC változatban, valamint két ellenkapcsolt nullavezető pólusból UC változatban - a polaritásfüggetlenség érdekében egyenáramok kikapcsolása (N-UC : N pólus az univerzális áramhoz).
Ez azt jelenti, hogy a nagy kompenzációs egyenáramok az általános hálózat nullavezetője és az egyenáramú földelés (az egyenáramú vasúti hálózat visszatérő vezetéke) között - vagy fordítva - biztonságosan kikapcsolhatók.
Ez a szöveg gépi fordítással készült.
