Aim TTi LD400P Elektronikus terhelés 80 V/DC 80 A 400 W
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (681 094 Ft / Darab)
681 094 Ft
ÁFA nélkül
Főbb jellemzők
Elektronikus egyenáramú terhelés LD400P
- 400 W
- 80 V/DC
- 80 A
- Sokoldalú megoldás egyenáramú források tesztelésére
- Állandó áram, ellenállás, vezetőképesség, feszültség és teljesítmény módok
- Széles feszültség- és áramtartomány, 0-80V és 0-80A
- 400 watt folyamatos teljesítmény
- 600 watt csúcsteljesítmény (akár 60 másodpercig)
- Alacsony üzemi feszültség< 1V 40A-en
- Nagy felbontás és pontosság a szintbeállításhoz
- Beépített változó küszöbérték tesztgenerátor
- Monitor kimenet a hullámforma megjelenítéséhez
- Változtatható leállási feszültség az akkumulátorteszthez

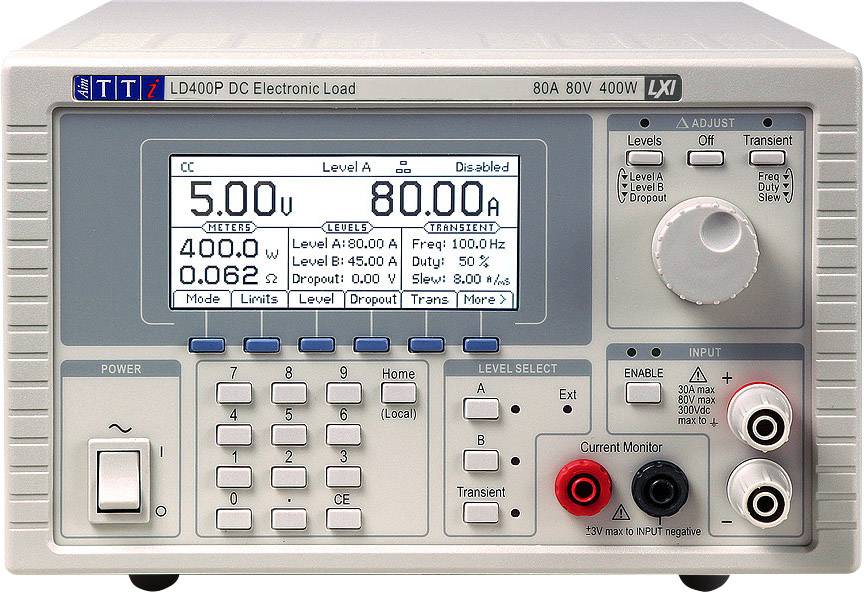

- Nagy felbontású, háttérvilágítású grafikus LC kijelző funkciógombos vezérléssel
- A szintek analóg távirányítója, valamint a ki/bekapcsolás és a pillanatnyi kapcsolás TTL vezérlése

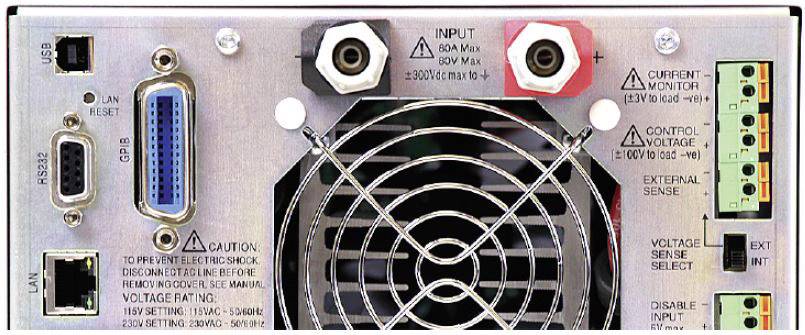

- Első és hátsó bemeneti sorkapcsok (elülső kapcsok max. 30A)
- Teljes buszvezérlés USB, RS232 és LXI kompatibilis LAN interfészeken keresztül
Műszaki adatok
- Gyártói szám
LD400P
- Termék típus
Elektronikus terhelés
- Terhelési bemeneti áram (max.)
80 A
- Tartós csatlakozási teljesítmény (max.)
400 W
- Méret
(Sz x Ma x Mé) 212 x 130 x 435 mm
- Bemeneti terhelési áram (max.)
80 V/DC
- Súly
5.7 kg
Gyári standard (tanúsítvány nélkül)
- Tartós csatlakozási teljesítmény (min.)
0 W
- Terhelés bemeneti feszültség (min.)
0 V/DC
- Terhelés-bemeneti áram (min.)
0 A
- Terhelés csatlakozás
Csavaros szorító (elöl)
Csavaros szorító (hátul)
- Szélesség
212 mm
- Magasság
130 mm
- Mélység
435 mm
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1418407 Aim TTi LD400P Elektronikus terhelés 80 V/DC 80 A 400 W
Információ
Információ 1418407 Aim TTi LD400P Elektronikus terhelés 80 V/DC 80 A 400 W
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 1418407 Aim TTi LD400P Elektronikus terhelés 80 V/DC 80 A 400 W
Leírás
Az LD400 egy olcsó elektronikus terhelés, amely alkalmas a különböző egyenáramú források tesztelésére és jellemzésére.
Számos különböző energiaforrás, például akkumulátorok és napelemek, valamint elektronikus tápegységek viselkedésének tanulmányozására használható.
Széles feszültség / áramtartománya, több működési módja és beépített vizsgálati generátora sokoldalúságot biztosít a tervező laboratóriumtól a komponensvizsgálati területhez.
A különböző igények kielégítése érdekében az LD400P a digitális busz interfészek széles választékát kínálja. Az LXI támogatással rendelkező RS-232, USB, GPIB és LAN (Ethernet) szabványok ezen a modellen szabványosak.
Ez a szöveg gépi fordítással készült.
Számos különböző energiaforrás, például akkumulátorok és napelemek, valamint elektronikus tápegységek viselkedésének tanulmányozására használható.
Széles feszültség / áramtartománya, több működési módja és beépített vizsgálati generátora sokoldalúságot biztosít a tervező laboratóriumtól a komponensvizsgálati területhez.
A különböző igények kielégítése érdekében az LD400P a digitális busz interfészek széles választékát kínálja. Az LXI támogatással rendelkező RS-232, USB, GPIB és LAN (Ethernet) szabványok ezen a modellen szabványosak.
Ez a szöveg gépi fordítással készült.
Kivitel
- Alacsony minimális bemeneti feszültség
- Az LD400 500 mV alatti feszültséggel működtethető akár 10 amperes áramokra is. Magasabb áramoknál a minimális rögzített ellenállás (jellemzően jobb, mint 25 mW) fokozatosan növeli a minimális üzemi feszültséget, de az 1 voltos és 40 amper közötti érték alatt marad, és legfeljebb 2 voltnál 80 amperig.
- Ez az alacsony üzemi feszültség lehetővé teszi, hogy sok alacsony feszültségű alkalmazást használjon, amelyekhez más elektronikus terhelés nem megfelelő.
- 600 wattos teljesítmény
- Az LD400 max. 1 percig tarthat, max. 600 watt üzemel
- A rövid távú terhelések elegendőek lehetnek számos tesztalkalmazásra, és jelentősen növelhetik az LD400 használhatóságát. A folyamatos teljesítmény 400 W.
- Több üzemmód
- Állandó áram üzemmód
- Az állandó áram üzemmódot a normál tápegységek terhelési tesztjére és az akkumulátorok folyamatos áramfelvételére használják. Ez az üzemmód lehetővé teszi az áramforrás vezérlés gyors mérését (V / I jellemzők).
- Állandó teljesítmény üzemmód
- Az állandó teljesítménymód olyan terhelést szimulál, amelynek energiafogyasztása független az alkalmazott feszültségtől. Ez sok olyan eszköz esetében érvényes, amely kapcsolt üzemmódú tápegységet tartalmaz. Ez az üzemmód ideális hordozható eszközök, például lítium-ion akkumulátorok áramforrásainak tesztelésére.
- Állandó feszültségű üzemmód
- Az állandó feszültség üzemmód az állandó áramellátás terhelésének vizsgálatára szolgál. A készülék nagyteljesítményű sunt szabályozóként működik.
- Állandó ellenállás mód
- Az állandó ellenállás mód egy szabványos ellenállási terhelést szimulál, a feszültséggel arányos áramárammal. A beállítások ohmban vagy milliohmban jelennek meg.
- A rögzített ellenállásoktól vagy reosztátoktól eltérően a terhelés pontosan szabályozható ellenállást biztosít nagy teljesítményű eloszlással és magas hőmérsékleti stabilitással széles frekvenciatartományban.
- Állandó vezetőképesség mód
- Az állandó vezetési mód is szerepel.
- Az ampulla-voltos beállításokon túlmenően ez az üzemmód jobb felbontást biztosít a nagyon alacsony egyenértékű ellenállás értékek beállításakor.
- Teljesen automatikus tesztgenerátor változó frekvenciával
- A két előre beállított szint közötti váltás bármely 0,01 Hz és 10 kHz közötti frekvencián történhet. A tesztgenerátor minden üzemmódban használható.
- A szintek közötti változás mértéke (megfordulási arány) széles tartományban szabályozható.
